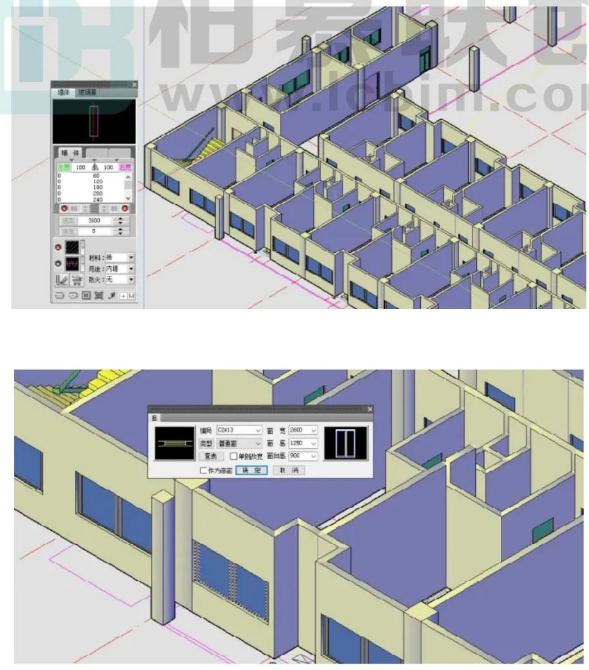

1. 在天正打开文件，可在在轴测图中查看相关图元是否为天正图元，如墙体和窗户，看看其天正属性中的参数是否设置正确，因为这些参数将传递至 Revit 软件中去。

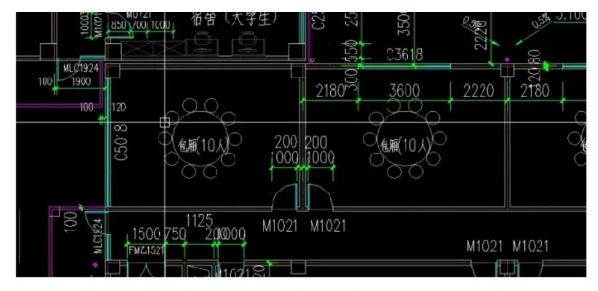

2.将天正墙体基线调为显示。

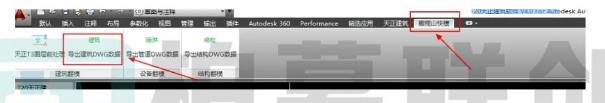

3.点击橄榄山快模中的“导出建筑 DWG 数据’

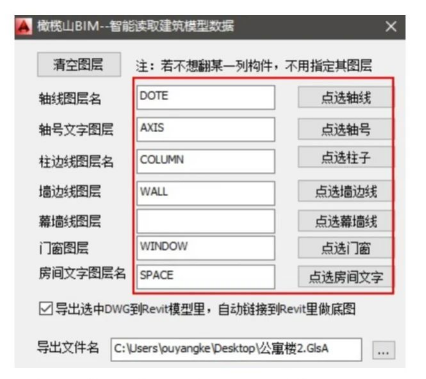

4.在橄榄山 BIM 窗口中，分别点选轴线、轴号、柱子等图层选取对应的图层。点击确定，之后点选基点和框选所需要转换的天正图元，就可以导出相关天正数据文件，格式为.GIsA，时间大致在 10s左右。

5.在 Revt 中新建文件，到需要的某楼层平面图中。点击 GLS土建选项卡，再点击土建综合翻模/建筑翻模(基于 AOTUCAD)即可导出如下图的 Revt 构件，用时 15S。且点击墙体和窗户等，可以看到其属性与天正图元中参数属性一致。
