在翻模过程中，有时候我们会发现，模型里创建的一面墙、一根管道或者其它构件，在当前视图里看不到它，这种情况我们该如何处理呢?今天就给大家分享此类问题的处理方法，构件不可见大概分为

四种情况。

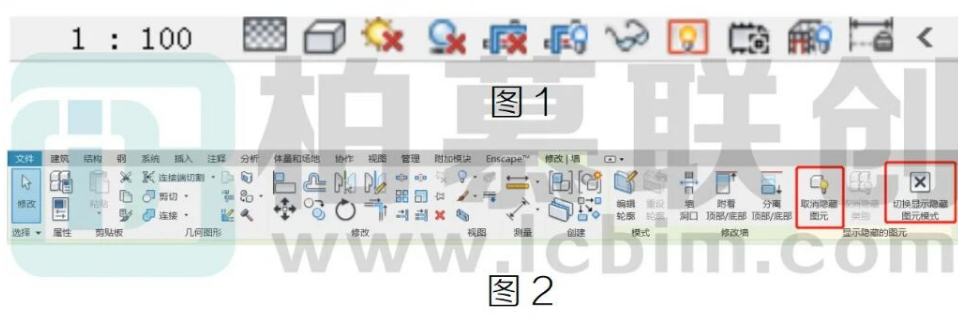

第一种是翻模过程中构件被隐藏了，我们可以点一下 Revit 页面左下角图标中的小灯泡显示隐藏图元，如图1所示。然后选择被隐藏的图元之后，点击“修改”命令下的“取消隐藏图元”按钮，再点击切换“显示隐藏图元模式”即可，如图2所示:

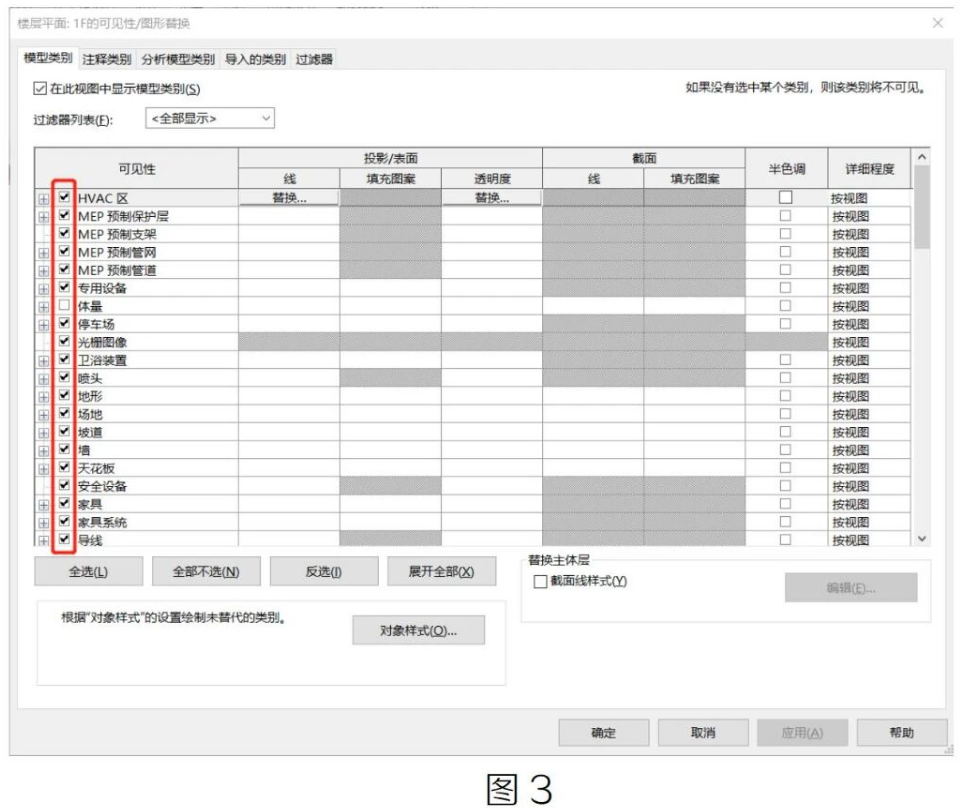

第二种是通过“VV”快捷键打开“可见性/图形替换”命令，检查是否将构件的可见性勾选上，如图 3所示:

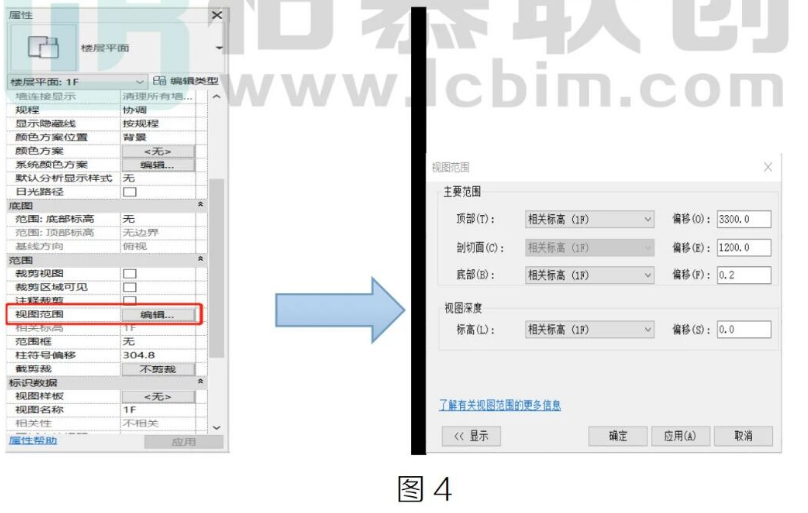

第三种是点击“属性”面板中的视图范围，如图 4所示，检查当前的视图范围是否合适。

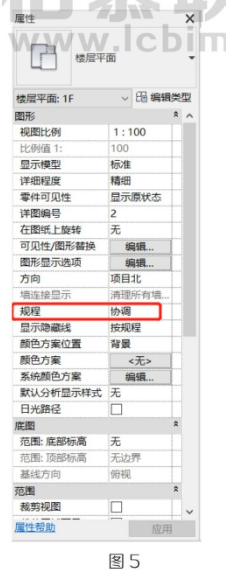

第四种是规程问题，由于 Revt 是全专业的 BIM 软件，所以有建筑、结构、机械、电气、协调等规程，例如风管、管道属于机械规程在建筑规程是不可见的，最简便的方法就是将规程调整为协调规程如图5 所示，这样所有规程下的构件都在视图中可见。
