Revt 模型进行平面标注出图时，平面尺寸标注往往是一个繁长冗杂且无味的过程，如何加速这个过程便显得尤为重要，以下罗列几个加速技巧!
1.如何快速标注轴网?在轴网相垂直的方向绘制一面墙，使用“D!”标注时将“放置尺寸标注”修改为“参照强中心线、拾取“整个墙””，并在后方“选项”中将自动尺寸标注选项设置成“相交轴网”，这时可通过墙对轴网进行快速标注，完成后删除墙体即可。如图1所示:

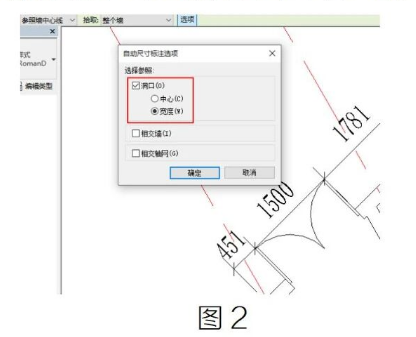

2.门窗尺寸如何快速标注?操作步骤同上方轴网快速标注，将尺寸标注设置“选项”中将自动尺寸标注选项设置成“相交洞口-宽度”，然后选择需要标注的墙体门窗即可快速标注。如图2所示：
注:自动标注设置时将选择参照根据实际情况选择多个
3.门窗标注时出现只寸多余时如何快速解决?由于模型搭建时存在误差可能会导致我们只寸标注时出现冗余数字，“例如原本门边距墙边为 450，但实际测量有 451”这时在我们不想调整模型的情况只需将尺寸标注“类型属性”中单位格式中舍入增量修改为5 即可。如图 3所示:
注:舍入增量数值可根据具体情况调整，精细项日标注建议调整模型，方案初设时可采用此方法。
