题目：BIM到底是什么？零基础3步快速上手，能马上进项目干活（BIM一线工程师视角）

BIM不是一个软件名字，也不是单纯的三维模型。作为一线工程师，我把BIM理解成“以模型为核心，串联设计、施工、造价、运维的数字化工作流”。说白了，BIM能让图纸会动、工作可追溯、问题提前发现，省时间也省钱。下面用最实在的方式，教你零基础用三步快速上手，做到能进项目直接干活。

为什么学BIM值得？简单举例：用模型做碰撞检查，施工前把机电和结构的冲突找出来，现场报修率会明显下降；用模型算工程量，避免人工套尺的错漏；用BIM协同能让设计师、施工、监理的数据在同一个“账本”上对齐，沟通效率能上一个台阶。这些都是一线交付能直接体现的价值。

零基础3步快速上手（实操导向）

步骤一：工具与概念先弄清

- 必备软件：Revit（建筑/机电/结构建模）、Navisworks（碰撞/时间轴仿真）、广联达或算量软件（工程量清单）、Tekla（钢结构深度）、AutoCAD（出图和二维配合）。先挑一个主软件学精，Revit是最通用的选择。

- 基本概念要记住：族（Family）是构件的模板，参数化是关键，LOD（模型详尽度）决定出图/算量的可用性，BIM协同就是把各专业模型放在一起做检查和模拟。

- 环境搭建：搭好软件、注册好账号、把团队常用的模板和族库下载好。慢慢你会发现模板和族库能节约大量重复劳动。

步骤二：核心技能训练（可落地的活儿）

- 建模规范练习：按项目模板来建，比如楼板、墙、柱、梁、门窗、风管、桥架都用族化管理。学会使用参照、工作集、链接模型来分专业协作。

- 族（Family）制作：会做族就能把复杂构件标准化。学会创建参数、尺寸约束、材料替换和可见性控制。很多工程问题都能靠一个好族解决。

- 碰撞检查与报告：把建筑、结构、机电模型合并进Navisworks，设置碰撞规则，导出冲突报告并分类（严重/一般/可协调），生成任务给相应专业整改，跟踪到关闭。

- 施工模拟（4D/5D）：把进度计划链接到模型节点，生成施工仿真视频用于交底和方案优化；把工程量和成本信息绑定到模型，实现预算初算与变更跟踪。

- 出图与算量：学会把模型转换成施工图与施工配套详图，导出工程量清单，校对算量结果，建立交付包（模型+图纸+算量+碰撞清单）。

步骤三：进项目实战和交付

- 加入项目时要做的事：确认项目BIM目标（仅建模/到施工配合/到运营），下载最新模型和模板，搞清楚模型命名规则和分区策略，明确各专业责任区。

- 版本管理：模型要有明确的版本号和更新时间，日常保存时写清变更点，方便追溯。每次提交前做自检（族是否按规范、工程量是否异常、构件是否错连）。

- 与场地结合：多到现场走一圈，测量现场真实情况，把关键尺寸反映回模型，现场人员更信任你做的模型。

- 交付清单：提交时把以下东西一并给项目经理和监理

- 主模型（各专业分包且能打开的格式）

- 碰撞检查报告与整改记录

- 施工模拟视频或时间轴

- 结构/机电出图和详图

- 工程量清单和成本对接文件

- 族库和模板文档

这些是直接能用的成果，交付做得专业，你很快就被团队认可。

常见问题和小技巧（实用干货）

- 别把模型当成CAD图纸来建。模型是信息载体，构件要有属性（规格、数量、材料），方便后续算量和查询。

- 别滥用高LOD。《越精细越好》不是准则，按项目需求设定LOD，既能保证精度也能节省建模时间。

- 碰撞检查别一次过多规则。先做高风险冲突（结构与机电、主要通道），解决了再做细化冲突。

- 族尽量模板化管理。常用构件做成参数化族，项目里复用能快很多。

- 出图时保持线型和图纸集的一致。图纸格式、标题栏、编号规则要和项目统一，减少审核返工。

- 报表与工程量校核要人工复核一遍。软件算量易出错，边界条件或构件重复都会影响结果。

- 和施工、设计群保持日常沟通。BIM工作更像服务，要把模型做得便于别人看懂、可操作。

如何快速被项目接纳（职场建议）

- 别把BIM说得太高深，把你做的模型和碰撞清单直观地展示给项目组。把问题提前解决的案例讲出来，能立刻建立信任。

- 每周给项目做一页状态汇报（模型更新、主要碰撞、关键任务、下一步计划）。短而频繁比长篇一次性汇报更有效。

- 把模型成果和现场收益量化。比如减少现场返工多少、工程量误差调整多少，这类数据对管理层很有说服力。

- 多看别人的模型和族库。遇到复杂构件先在网上找现成优秀族，不必事事从零做起。

学习路线与时间安排（可落地规划）

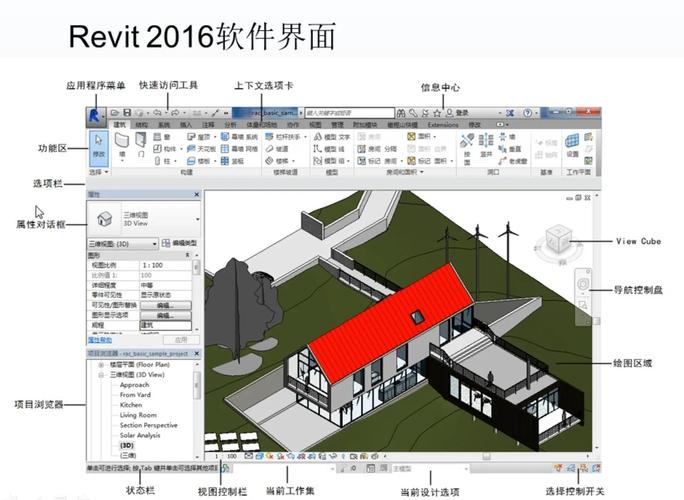

- 第一个月：熟悉Revit界面、建模基本命令、简单楼层建模、学会出剖面和出图。

- 第二个月：进阶族制作、链接模型、工作集、模型分区、初步碰撞检查。

- 第三个月：Navisworks碰撞流程、4D仿真、工程量导出与校对、参与小型项目实战。

按这个节奏，三个月能做到项目常规交付，六个月能独立承担中等复杂度任务。

结语

BIM不是一夜之间能学会的技能，但上手并不难。把重点放在工具操作、族管理、碰撞流程和项目交付这几项技能上，你会迅速成为项目里能干活的BIM工程师。落地能力比空谈理念更重要，让模型真正为现场服务，BIM的价值就实现了。欢迎在评论里告诉我你现在最卡在哪一步，我把更具体的实操步骤和常用快捷键、检查清单发给你。
