在 Revt 的族制作过程中,通常都要先拾取一个面作为绘制的工作平面，因为在 Revt 中构件通常都要有一个基准平面，然后完成的构件就会与此工作平面有一个关联，默认情况下可随工作平面移动，具体使用方法可查看每日一技第 380期(Revit 中巧用工作平面对放样构件的关联 )。

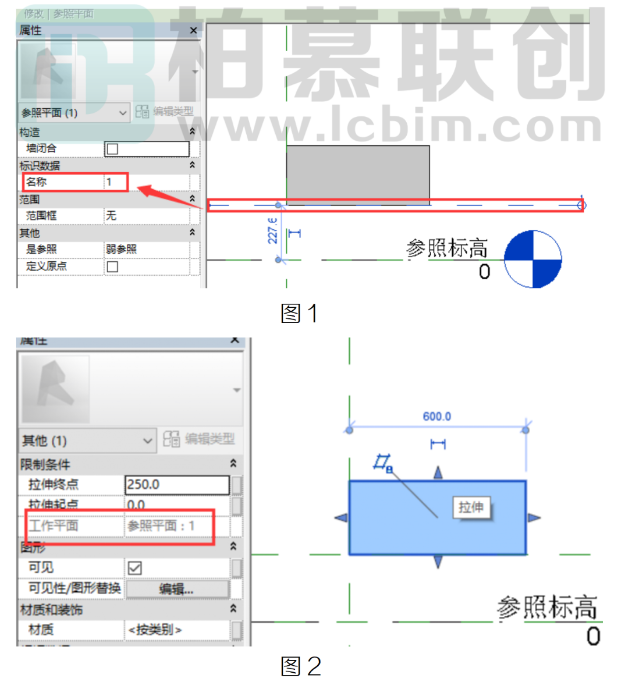

这里面想说的是，已经关联工作平面的构件的移动问题。在族中绘制一个拉伸构件，其工作平面为名称为1的参照平面如图 1.2 所示
当选择构件执行移动命令时，取消勾选“约束”“分开”，会发现构件只能在工作平面的方向上移动，只能水平移动，不能在竖直方向上移动。如图3 所示:

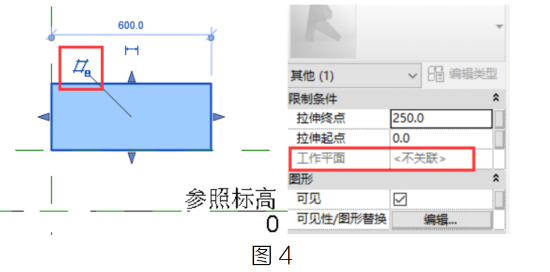

这是因为关联工作平面的缘故，构件与工作平面有一个锁定关系。针对这种情况有两种方法解决:1.取消关联工作平面，选择构件，构件中间会出现一个取消关联工作平面的符号，单击这个符号即可取消关联工作平面，此时构件属性栏中的工作平面一栏也会改为不关联。如图 4 所示：

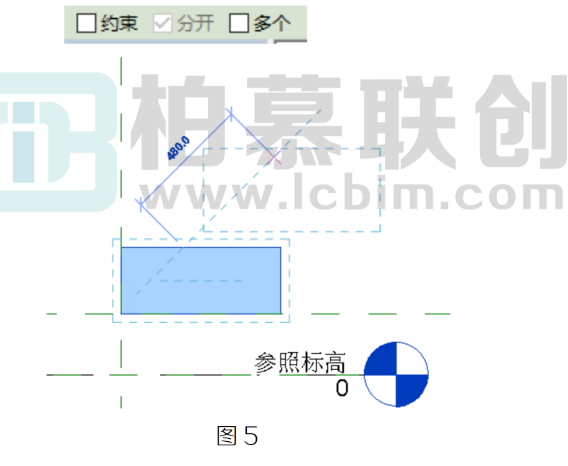

2.在移动时，勾选“分开”，或移动时按住 Ct 键。如图 5 所示：
