实际工程项目中，通常需要在弧形墙面上放置窗户，而目前族库中的窗并不能适应弧形墙体放置，放置时往往平直放置于墙体内，那么我们如何让窗适应弧形墙放置呢?

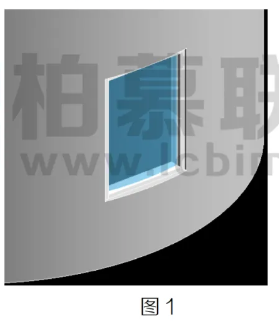

1. 使用幕墙替代窗。在弧形墙需要放置窗位置绘制一段同窗尺寸的弧形幕墙，根据窗形状添加幕墙网格及竖梃即可。如图1

注:使用幕墙替换只能保证玻璃产生弧形，因幕墙竖不能弯曲边框依旧平直存在，故采用幕墙替换与直接使用族库中窗效果类似。2.制作弧形窗来适应墙体弯曲形态。

a.我们绘制弧形墙并对其进行半径标注时会发现，墙体半径是以墙体中心线作为基线进行测量的。如图2

b.新建窗，打开窗族样板后我们需要确定墙体中心线为弧形窗圆心，基于墙体中心绘制参照线并对其进行锁定。如图 3

c.对参照线进行角度及长度(半径R)标注，基于墙体中心线与参照线一侧绘制参照平面，并对其中心间距赋予参数L。如图 4

d.通过对“R、L及角度”进行三角函数换算(角度=acos(0.5*宽度/R);L=R*sin(角度))，最终通过修改弧形窗半径R的修改来确定弧形窗圆心。如图 5

e.使用拉伸命令对窗框及玻璃进行制作即可。如图 6。

注:使用拉伸命令绘制窗框及玻璃时需要将弧形线段进行半径标注，且需要将弧形线段端点于边缘直线段端点进行锁定。如图 7。

f.将做好的弧形窗族载入到项目中，绘制时将弧形窗半径R改为与弧形墙半径相同数值即可。如图 8
