Dynamo创建钢筋模型速成技巧

作者:网友投稿 发布于:2017-11-24 浏览:206



注:本文转载来自“欧特克BIM俱乐部”官方微信公众号,


对于大部分常规钢筋,Revit自带的钢筋创建选项板或者附加模块即可创建,但是对于某些异形钢筋,Revit中的以上两种创建形式显然就不够用了,因此需要另辟蹊径。Dynamo强大的可视化编程对于异型结构的建模以及配筋非常容易,所以,Dynamo配合Revit,异形建模将不再是问题!

那么进入正题,如何通过Dynamo创建钢筋模型呢?

首先准备一个需要附着钢筋的实体,如图所示:

接下来,在Revit中运行Dynamo(管理-Dynamo)。

开始节点的录入,本次钢筋建模需要用到Dynamo Rebar这个软件包,没有的话,可以去软件包中下载。

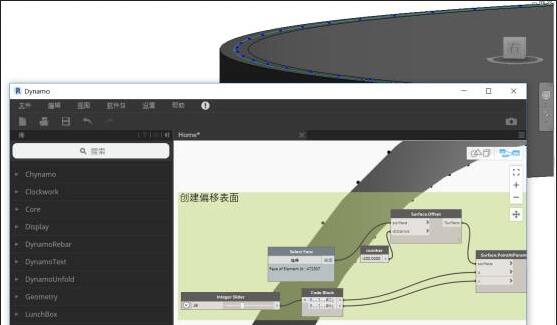

开始建立节点,并进行连接,本实体中建立一排竖向钢筋,其余钢筋绘制方法触类旁通,可以自己去尝试,首先选择实体上下两点,以这两点连接成线进行钢筋转化换。

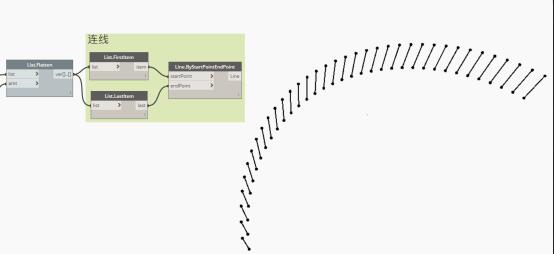

将每个点隔离出来,并一一对应连线,这些线段将在后期被赋予钢筋属性。

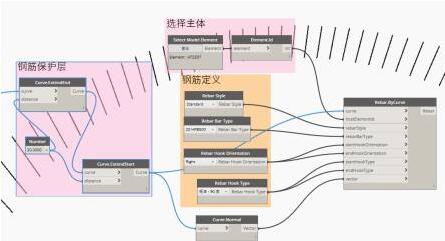

确定钢筋保护层厚度,然后,选择钢筋的各种属性,通过Dynamo Rebar软件包的节点Rebar.Bycurve生成最后的钢筋。

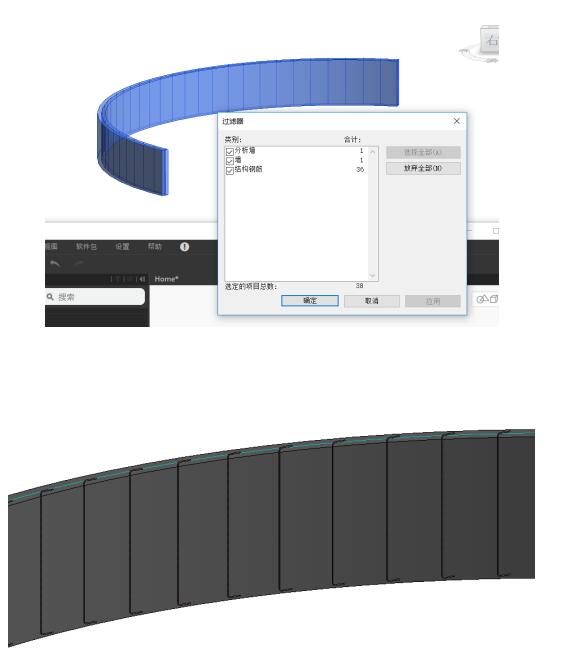

钢筋生成完毕后,在Revit中即可预览钢筋。
