Revit中梁钢筋模型创建的神技巧

作者:网友投稿 发布于:2017-11-24 浏览:194


注:本文转载至“ 欧特克BIM俱乐部”公众号
Revit钢筋模型创建可以通过三种方式创建:

1. Revit自带的钢筋创建选项板
2. Revit速博包快速创建
3. Dynamo创建 今天给大家带来的是Revit自带钢筋创建选项版创建。

正如所言,Revit钢筋选项版的创建也是时代的产物,不光是结构梁、板、柱内的创建,还有里面的钢筋是怎么样的表现形式,怎么出钢筋量,这都是现在客户的需求,恐怕也是大家的需求吧,那么,接下来开始讲解Revit自带钢筋创建选项版创建。

绘制钢筋之前:

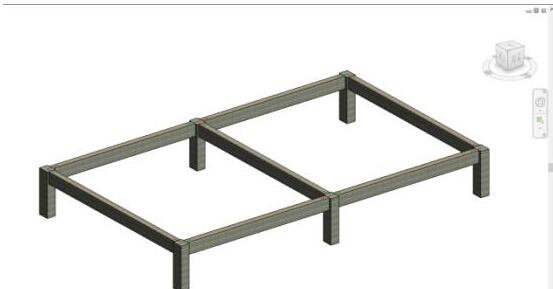

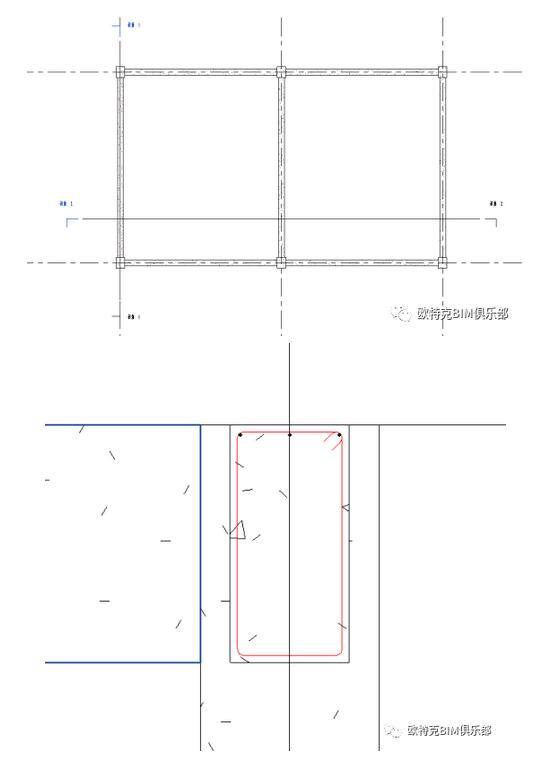

1. 提前画出如图所示的梁柱结构。

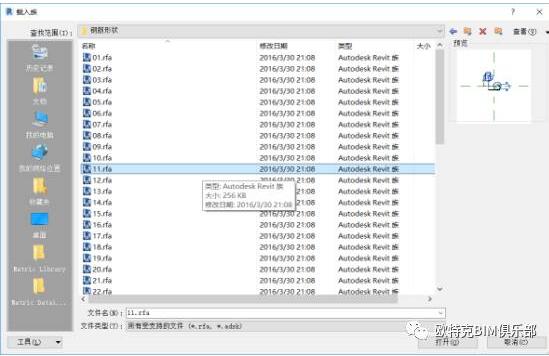

2. 提前将钢筋形状族载入至Revit中。

 钢筋的可编辑状态:1. 结构平面 2. 立面 3. 剖面(最常用)

一、编辑梁的钢筋

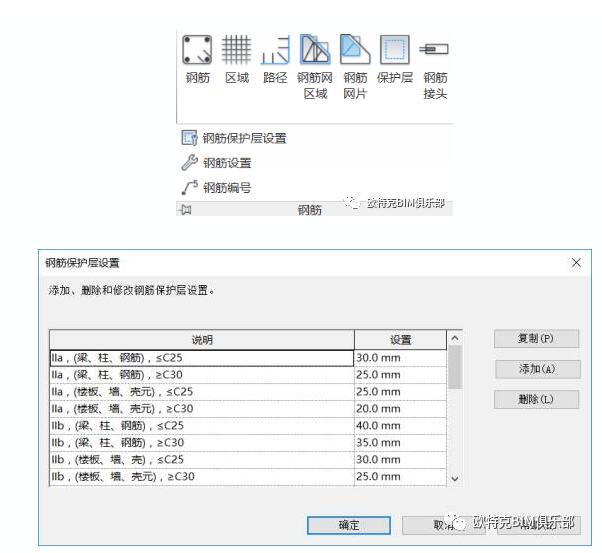

首先设置钢筋的保护层厚度



可以复制和添加、修改,这个是后期钢筋主体建模的基础。

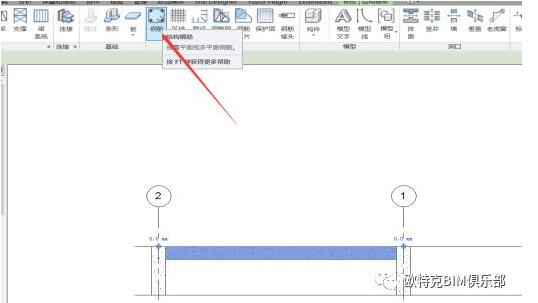

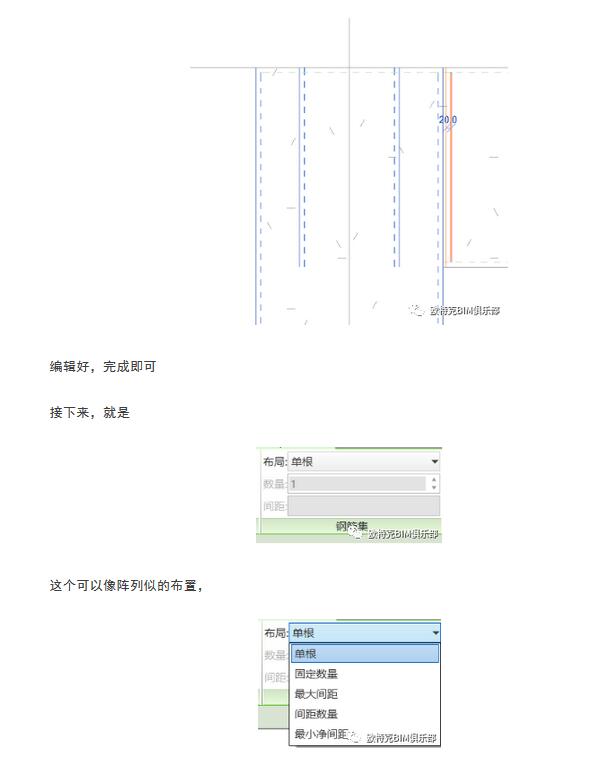

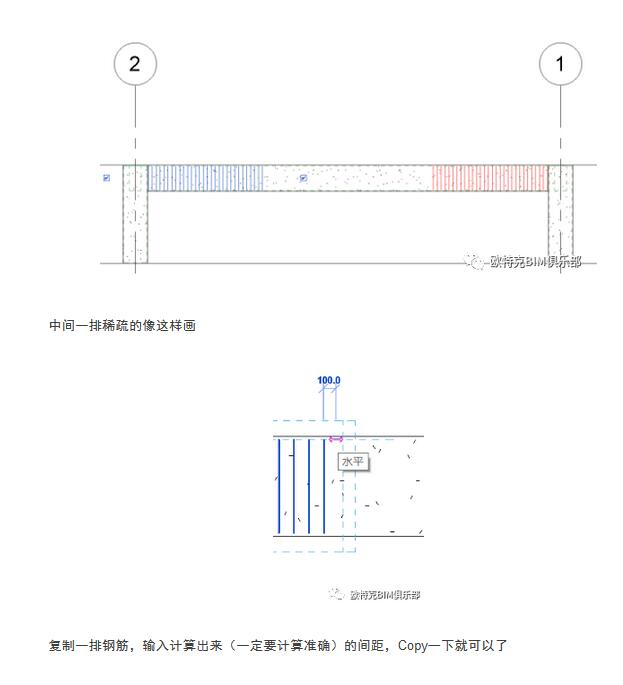

然后,我们开始绘制钢筋。

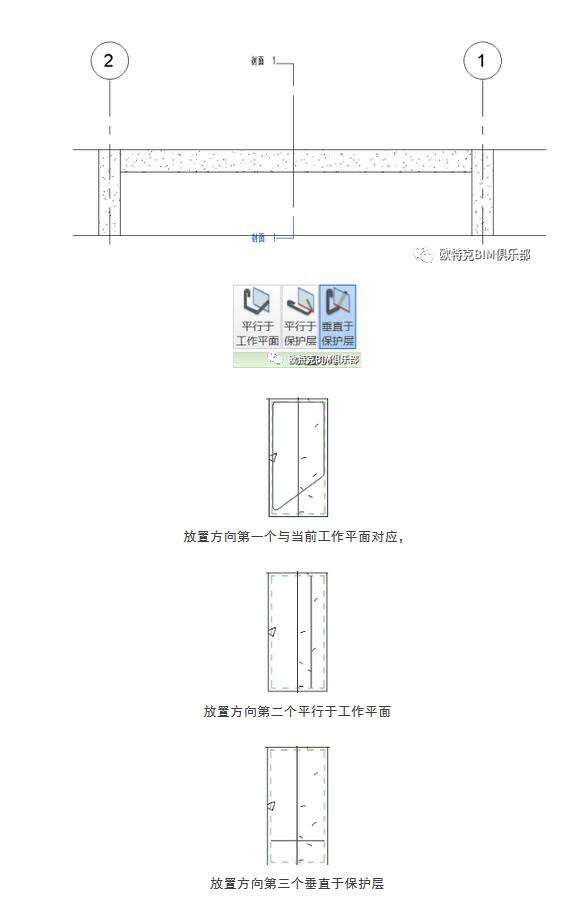

在这里,有三个放置平面,其中,第一个主要是在剖面中绘制使用。第二个近保护层参照绘制离你最近的主体面内内向远开始绘制,第三个,顾名思义,绘制离你最远的主体平面内向近开始绘制。

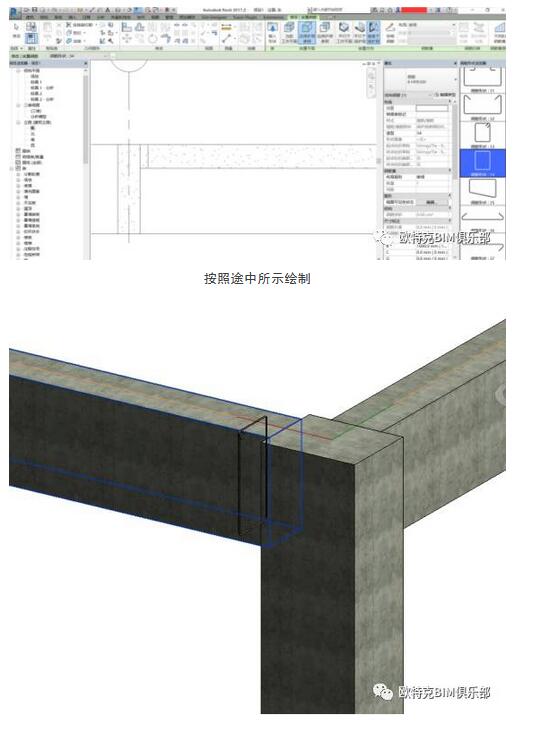

接下来需要做一个剖面图,体现钢筋的放置方向

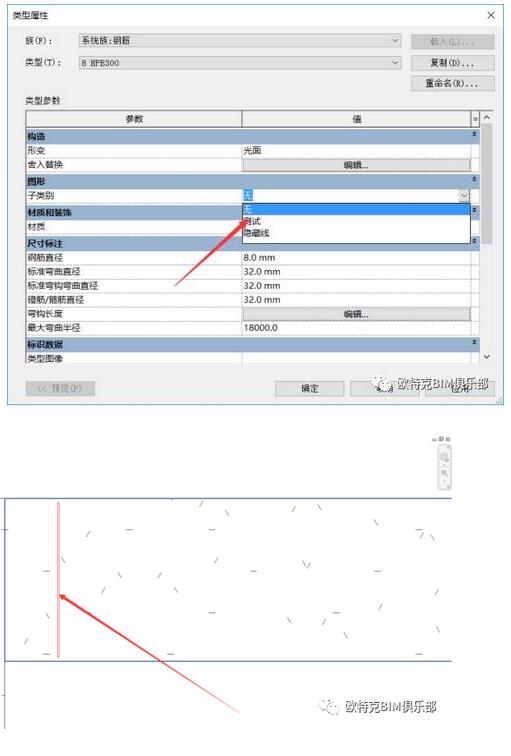

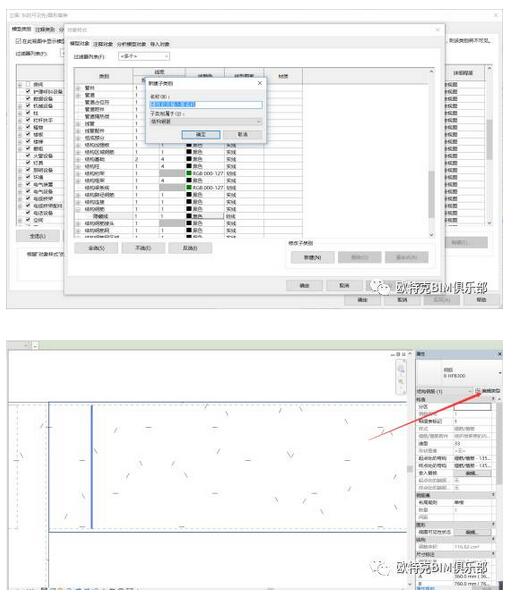

接下来,教大家如何修改钢筋的颜色。

钢筋的颜色由黑色变成红色,是不是很神奇。

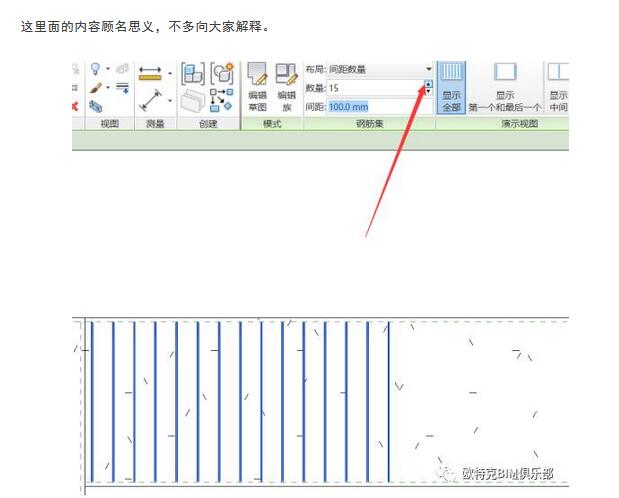

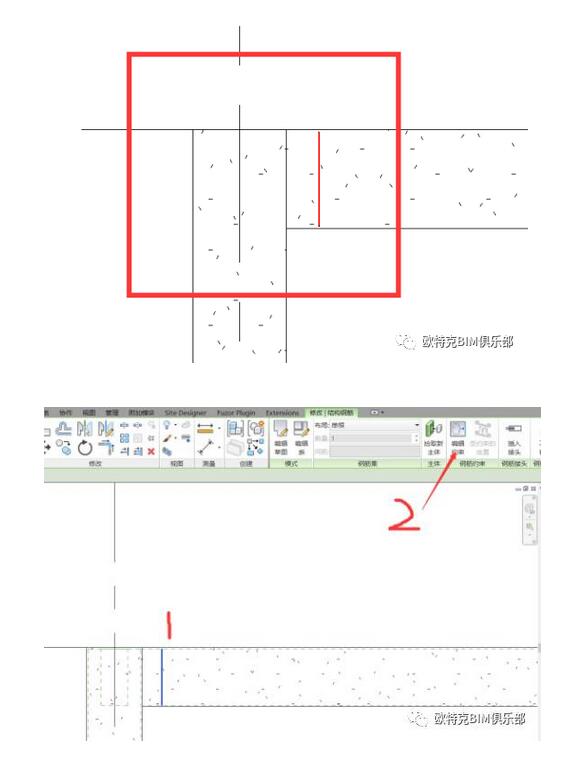

在绘制钢筋中,交叉位置是有限制的,接下来讲解交叉位置的钢筋限制

镜像一下:

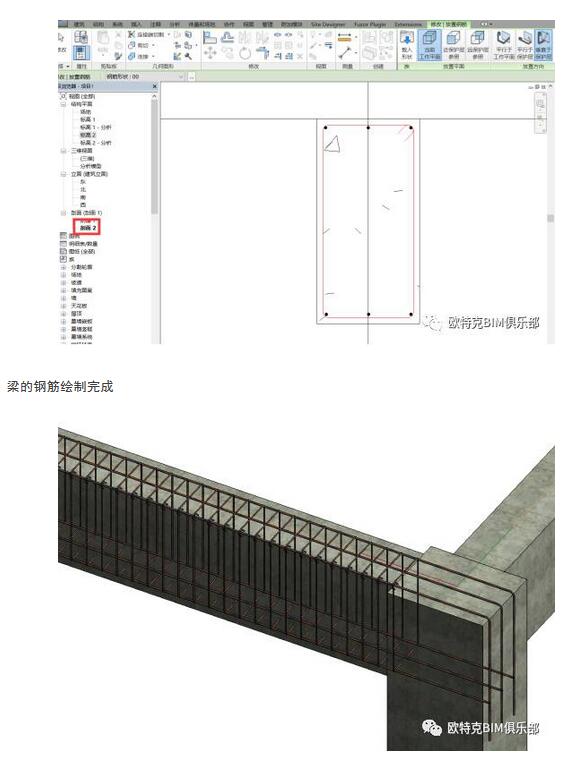

调至剖面图2:

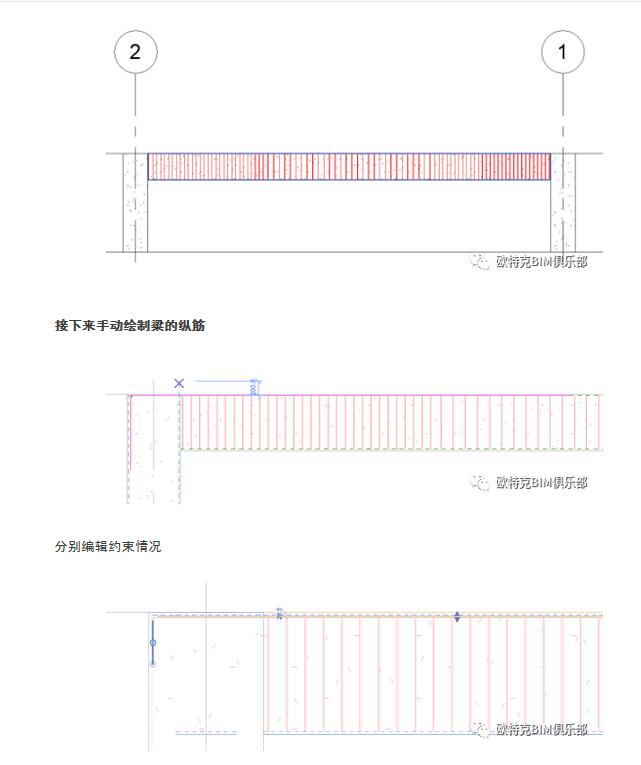

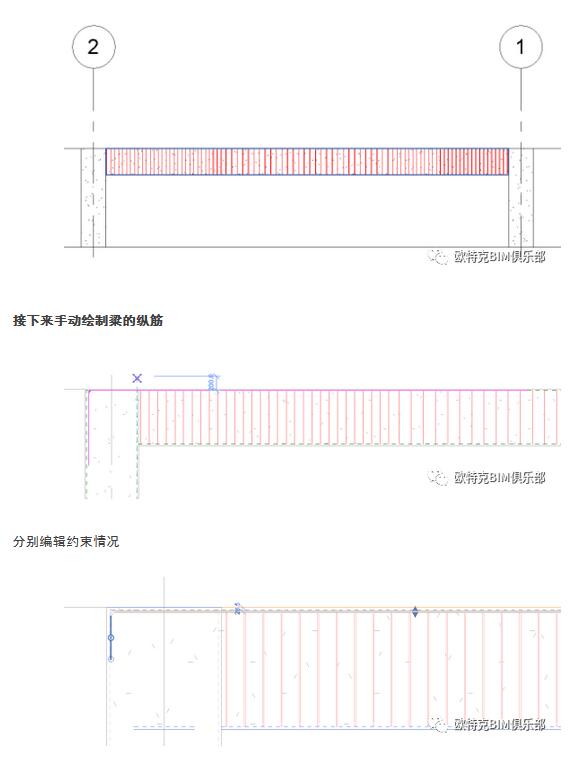

 在剖面2中继续绘制梁纵筋



本文属网友投稿,若有侵犯你的版权,请联系我们,我们会在24小时内删除!
