3. 绘制冷凝水管
1. 分析距离

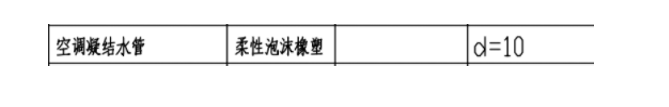

n 查看保温层
2. 平面定位
n 分析冷凝水管的走向
n 在平面视图中绘制参照平面（RP）
3. 绘制冷凝水管
n 绘制立管
和其他管道的立管绘制方法一样，贴着墙了，稍微移动一下
n 查看坡度
坡度分析：0.5%和1%分别是哪两根管
n 绘制水平管道
n 布置三通
因为有坡度，所以三通不会自动布置
n 通过三通绘制剩余的管道
n 绘制软管
查看末端高程：
绘制软管，连接冷凝水管和风机盘管出口
4. 调整管道
n 冷热水供回水高度
此处高度不够，将供回水管道偏移值调至2600
n 和风管的间距
正好相差120
