现如今随着BIM软件的大力发展，建筑项目中应用BIM软件越来越普遍，更多的项目用BIM软件进行建模，让项目机电管线更为直观，安装更为便捷，空间更为合理，而且能够记录机电管线材料来源、施工质量信息，提升追溯透明度。但是由此带来的问题就是由BIM建模完成的机电管线需要综合排布，对其产生的承重支吊架，抗震支吊架都需要根据BIM模型的排布来进行设计，因此所产生的支吊架设计工作量就成比例的增加，因此就又延伸出了BIM支吊架设计软件，而市面上大部分的BIM成品支吊架设计软件都是数据工程师根据常规规范进行逻辑编辑，虽然有缩减工作量的作用，但是并不全面，仅能依据规范间距和固定材料进行建模设计，有着固定，僵化等局限性。
允匠装配式支吊架设计软件是由多个资深成品支吊架设计师，抗震支吊架设计师根据多年设计经验与软件开发工程师配合基于revit平台开发的一款装配式支吊架专用软件，其中对基础设置，专业设置，平面标记，材料统计等应用都有着十分细致的划分，对不同项目不同的应用需求都有着非常合适的应用性，对支吊架设计，施工，修改，出图等全部含盖。
软件的基本功能如下：

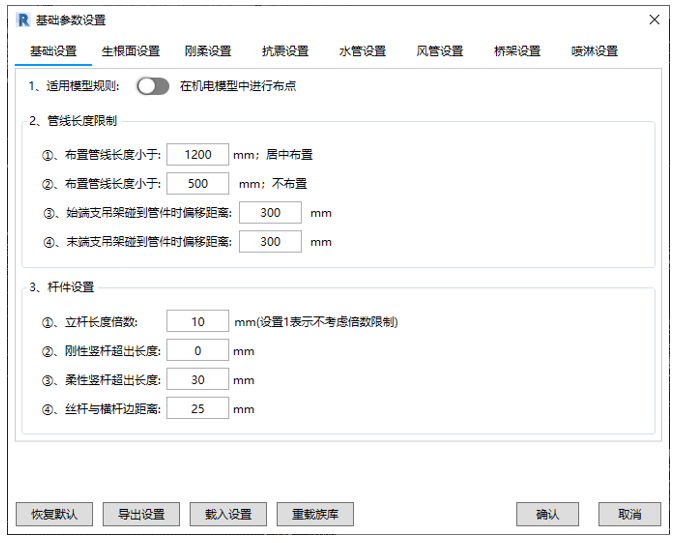

1、基础设置（水电暖通用）
a、可设置吊杆长度倍数（可根据材料特性来设置，如槽钢孔距为40/50mm则倍数为40/50mm）。
b、可设置吊杆凸出横担长度（根据项目需求要求凸出或与横担齐平）。
c、可设置管线首末端支吊架距离（可根据规范要求修改）。
2、生根面设置（水电暖通用）
a、可设置是否优先抓取梁板（根据项目需求要求优先抓取梁，或严格按照间距执行抓取板）。
b、可设置抓取梁的距离范围。
c、可设置抓取梁后距离梁定的距离。

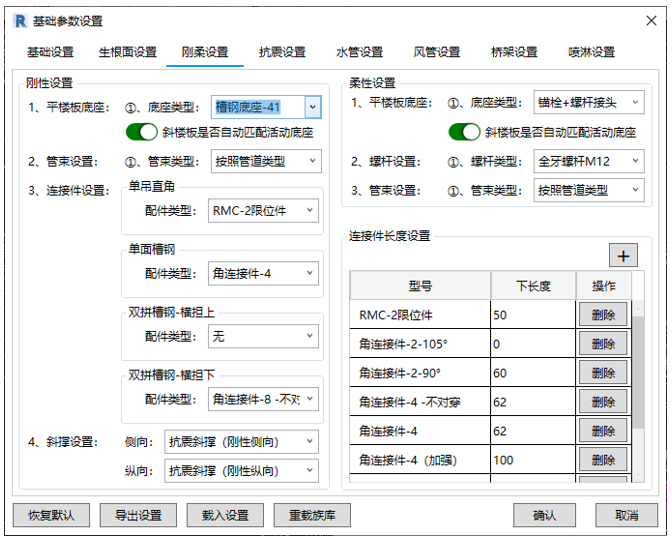

3、刚柔设置（水电暖通用）
a、刚性设置：底座类型，配件类型，连接件类型等。
b、柔性设置：底座类型，螺杆类型，管束类型等。
4、抗震设置
a、可设置各专业抗震间距
b、可设置是否随成品支吊架一起设置还是单独设置
c、可设置斜撑角度

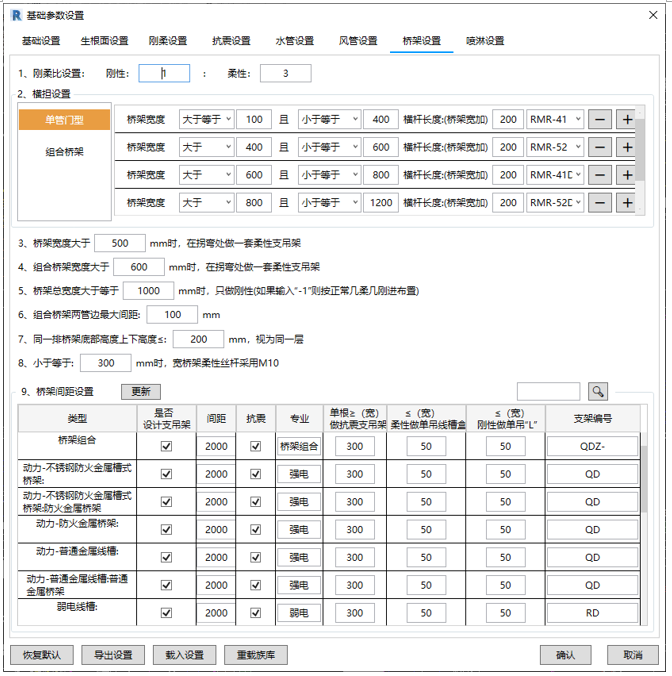

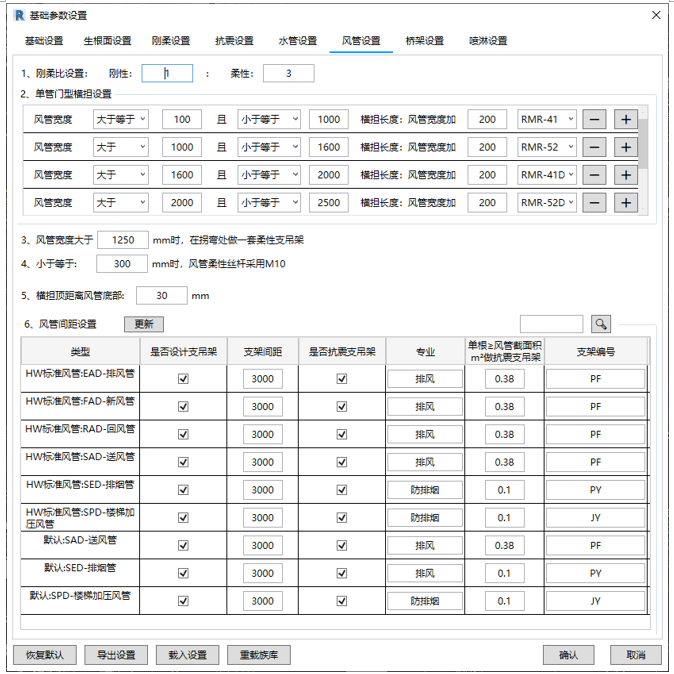

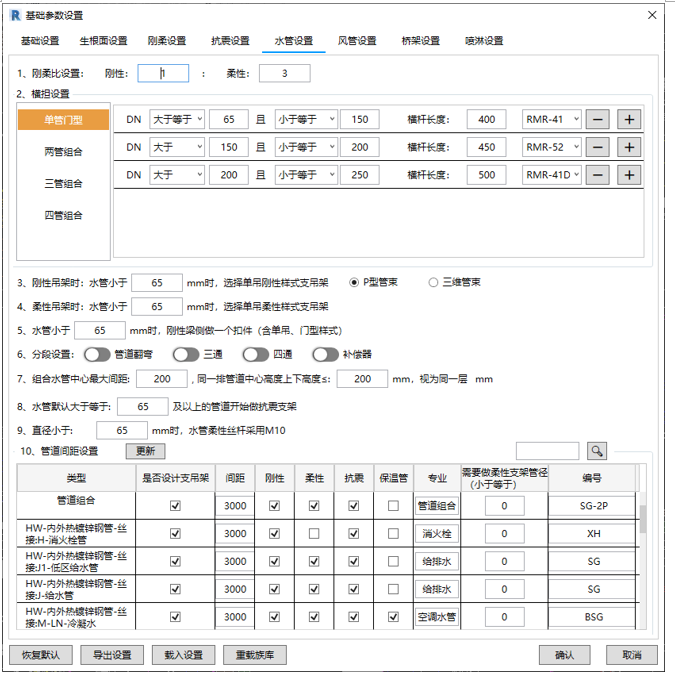

5、水管，桥架，风管专业设置
a、可设置刚柔比。
b、可依据管道大小选择横担材料尺寸。
c、可依据管道选择支吊架样式。
d、可依据管道类别进行支吊架编号。
e、支吊架布点有单点布置，单段布置，自动布置等可完全按照个人需要进行选择
6、跨项目复制支吊架
若项目要求出完整BIM图，又有诸多标准层则仅需设置一层，其余楼层直接复制或者同一层多人离线协同出图，可用本功能把支吊架合并到同个项目文件。
视频地址：
7、出图功能：

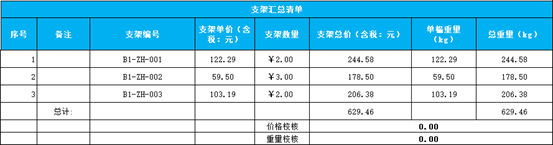

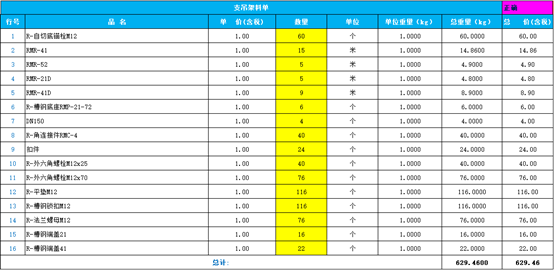

分专业视图显示支吊架，批量合并视图/平面编号/支吊架剖面定位/平面定位/支吊架大样图定位/标注大样图管线（机电模型或链接进来的管线），一键导出支吊架材料等。
视频地址：
【分专业隐藏吊架功能演示】
【允匠装配式支吊架设计软件--布置综合支吊架步骤】
【成品支吊架/装配式支吊架/综合支吊架Revit支吊架设计软件—按套批量导出材料单教程】
8、允匠科技团队可接装配式支吊架/成品支吊架设计外包及支吊架软件二次开发，可在模型中布置支吊架出CAD平面点位布置图、CAD施工大样图及本项目模型的全部材料单（可按套出详细配件及总材料单，方便业主或安装单位核对本项目中材料使用情况）。
9、如有需要试用的请扫描关注公众号《允匠科技装配式支吊架》或添加客服微信：HQ370909,下载安装包。
BIM承重支吊架模型软件的核心价值在于从设计到运维的全链条优化，通过智能化、协同化和数据驱动，解决传统支吊架设计中的安全风险、材料浪费和施工低效问题。未来随着AI和数字孪生技术的深化应用，其优势将进一步扩大。并且能够大大的缩减人工成本和设计周期，更好的为项目进行服务。
