利用Dynamo进行桩基翻模

发布于:2018-04-11 14:51:16
首页/技术分享/Dynamo
收藏
10772

腿腿直播助理

更多
本文由网友 IMkc 投稿分享

下面示例是对Dynamo的简单应用,如何通过 Dynamo 从 CAD 图纸桩进行翻模处理



上图是整个电池节点,主要利用了Dynamo对于CAD图纸中线和圆的识别,整体思路是借鉴了Dynamo炼金术中对于梁翻模的讲解。整个节点可以分为两部分,一部分处理CAD中读取的线段和圆,另一部分桩基进行选取本节点针对的是所有桩基相同如果需要归类,可以参考上一篇文章中对门窗贵了进行读取族类型划分

一、 读取CAD图纸定位中心点

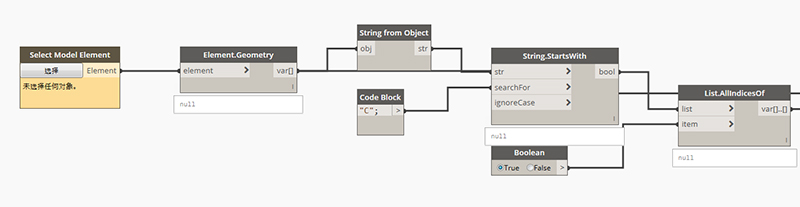

利用Geometry方式将DWG格式图纸转换为可以读取的类型,通过字符串读取,将图纸中Circle类型进行读取,这样就可以将所有的圆形进行读取

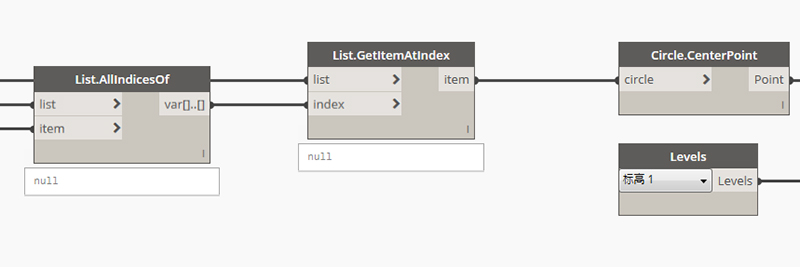

利用bool值进行读取筛选出圆形,利用geometry分类中的Circle节点进行读取中心点,进行到一部,前期的定位已经完成。

二、 创建

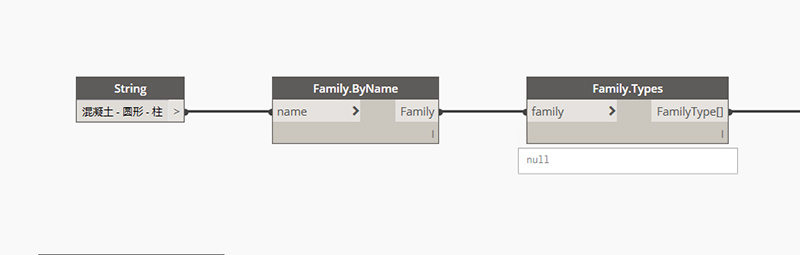

通过节点转化,将桩所需要的族找到,可以通过Circle.Radius读取半径,与筛选读取匹配进行多种类型桩的创建。

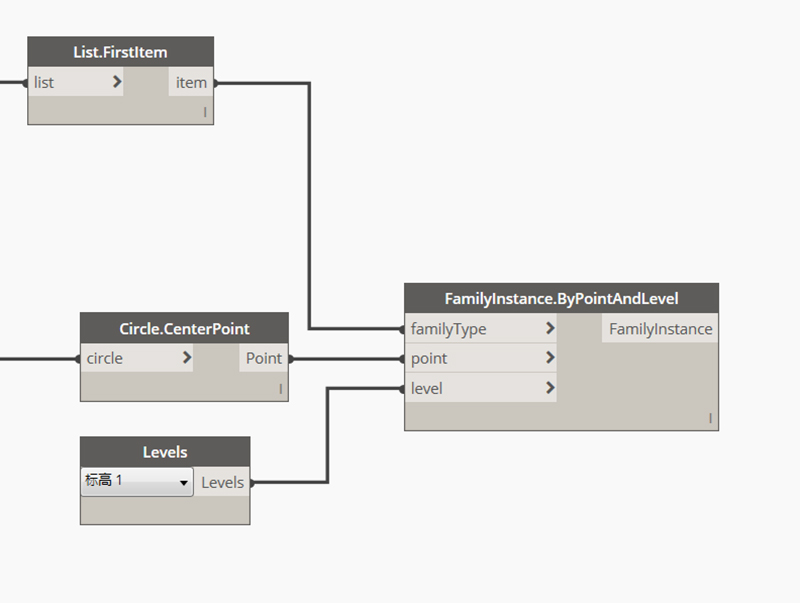

最后使用创建族实例的节点进行翻模处

通过几个简单的节点组合就可以翻模中比较麻烦的几个项目解决,提高自己的效率,更能通过对于Dynamo使用增加对整个软件本身结构布置的理解。

作者在知乎还发表了其他有关Dynamo 的文章,有兴趣的朋友可以联系作者 IMkc(知乎昵称)交流 Dynamo 的心得!
