在项目中如何剪切载入族?

作者:小夏 发布于:2018-04-11 浏览:130

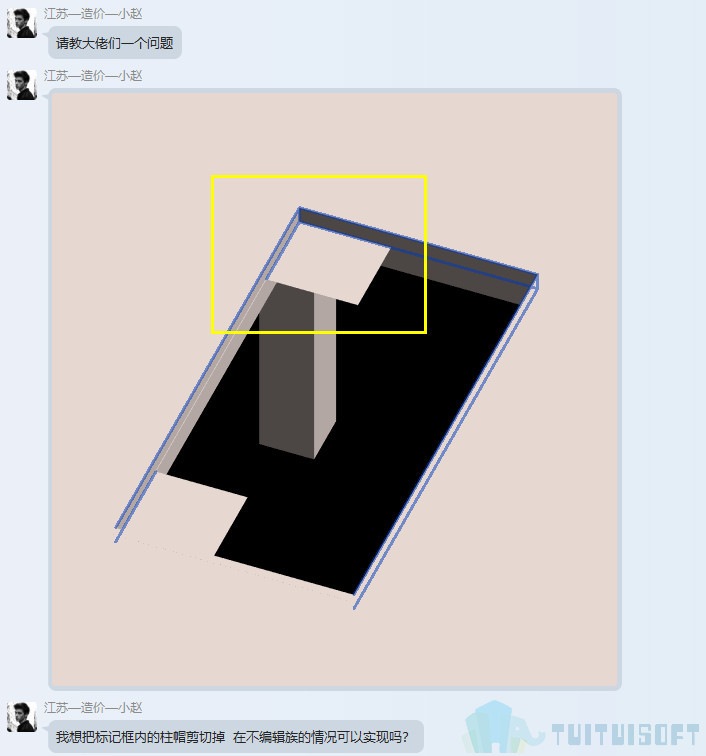

两天QQ群中有个网友问了一个问题就是如何在项目中如何剪切外部族?能不能使用内建族进行空心拉伸的剪切?

答:

在Revit中不能使用内建族进行空心拉伸。

想在项目中如何剪切外部族,小编推荐用基于面的公制常规模型族样板做一个空心对象,然后加载到项目中。

下面小编用网友做的柱帽为例,为大家演示一遍。

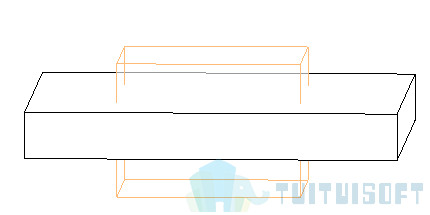

首先采用“基于面的公制常规模型样板新建一个空心拉伸的族。这里就随意的选择矩形的形状接着道三维视图中将空心矩形拉到面底部。

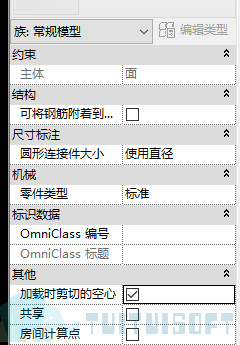

这里调整完之后,还需要注意的一个地方是在属性栏中选择勾选上“加载时剪切的空心”

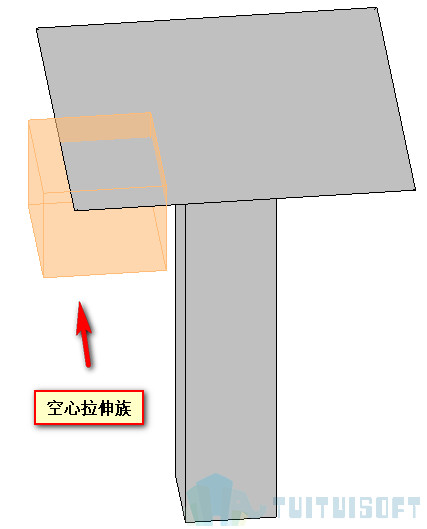

接着新建一个项目,分别将柱帽和新建的空心拉伸族载入到新的项目当中,并将空心拉伸族放置在柱帽上。

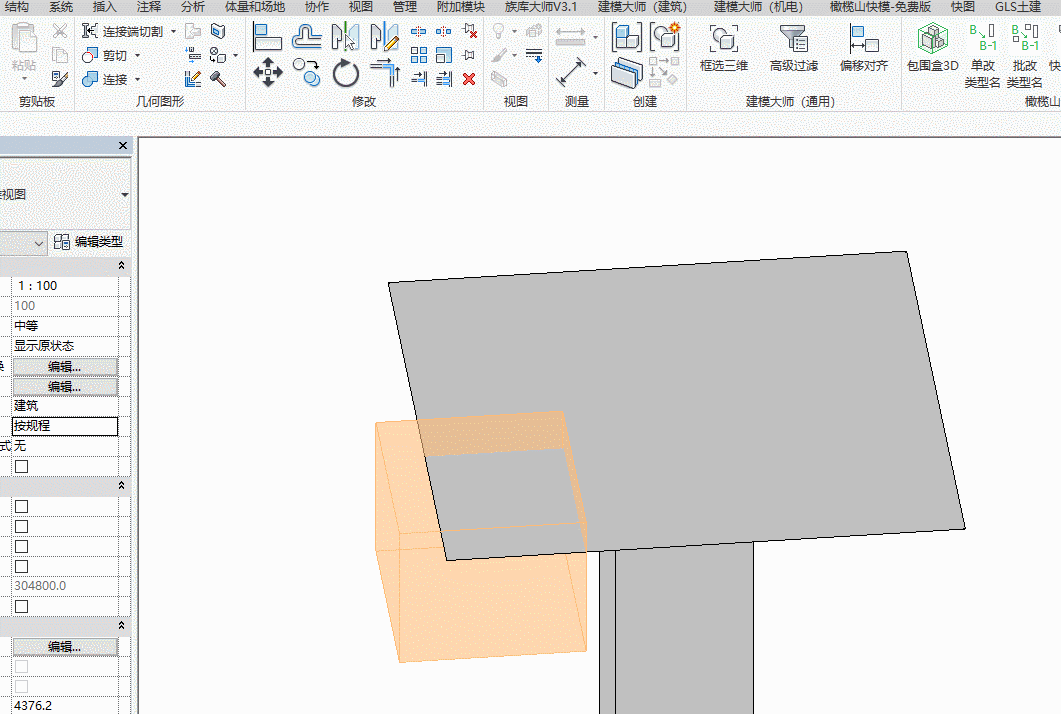

最后将它们两个族进行剪切
