计算桥架工程量时，利用CAD快速看图高效定位桥架位置，通过文字查找和批量测量功能快速获取水平与竖向长度，大幅提升计量效率和准确性，简化传统手动测量流程。
一、桥架基础知识
桥架：是一个支撑和放电缆的支架。桥架在工程上使用普遍，只要铺设电缆就要用桥架。

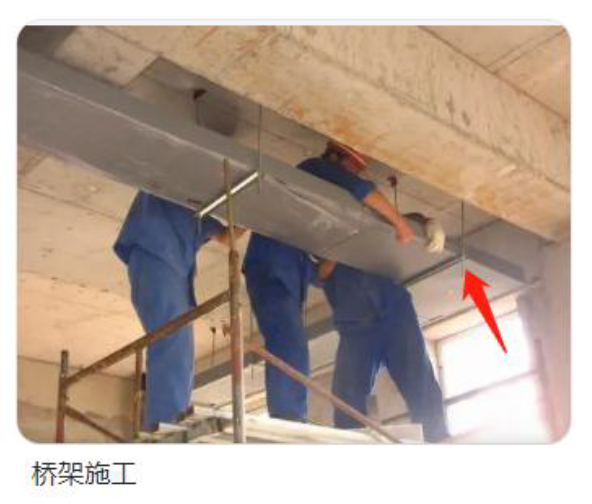

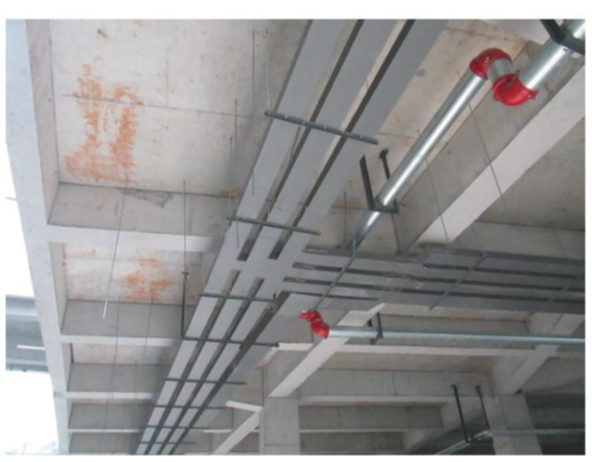

桥架分类：槽式、托盘式和梯架式
二、桥架敷设计算注意事项
通常线路都是先走桥架后走线路，因此计算时要注意如下情况：
（1）桥架内电线电缆无需量至墙中心。
一般情况下，配电井内是不画桥架的，但要明白配电井一定会有桥架。桥架是不会暗敷到墙内的。
（2）竖向长度需要减去桥架距板高度。
桥架一定是在梁板的下方敷设。并有一定距离，这个距离要估。垂直部分计算=层高-安装高度-配电箱体高度-桥架离梁板的高度。
注意：桥架本身高度，具体要不要算桥架高度，个人考虑。

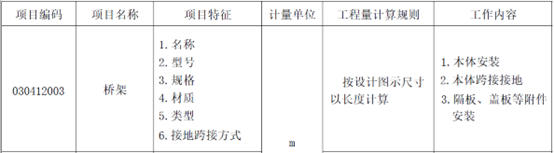

三、桥架工程量计算规则
四、实例分析
1.计算专用宿舍楼-电气的桥架工程量，通过平面图，找到桥架位置并测量长度。
2.用CAD快速看图查看图纸并计量

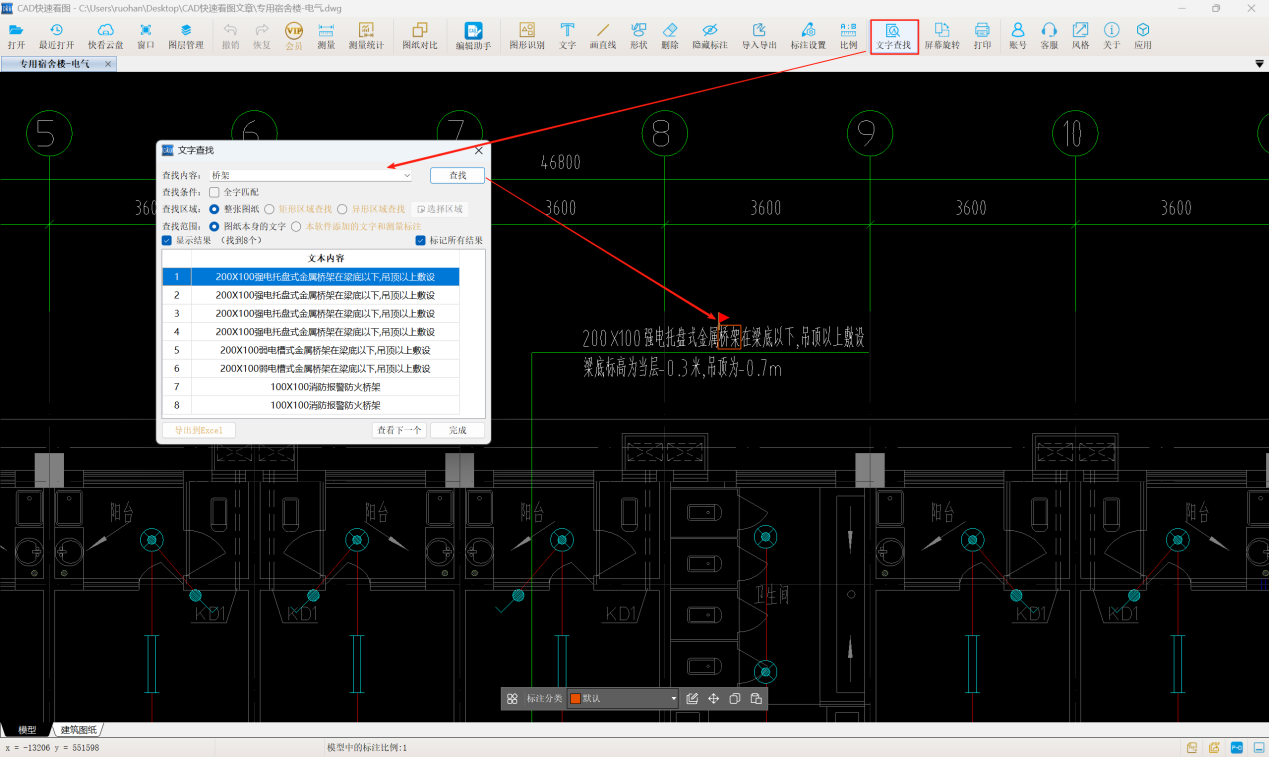

使用【文字查找】功能，输入桥架，找到桥架所在空间位置。200*100强电托盘式桥架在梁底以下，吊顶以上敷设，梁底标高为当层-0.3m，吊顶为-0.7m。

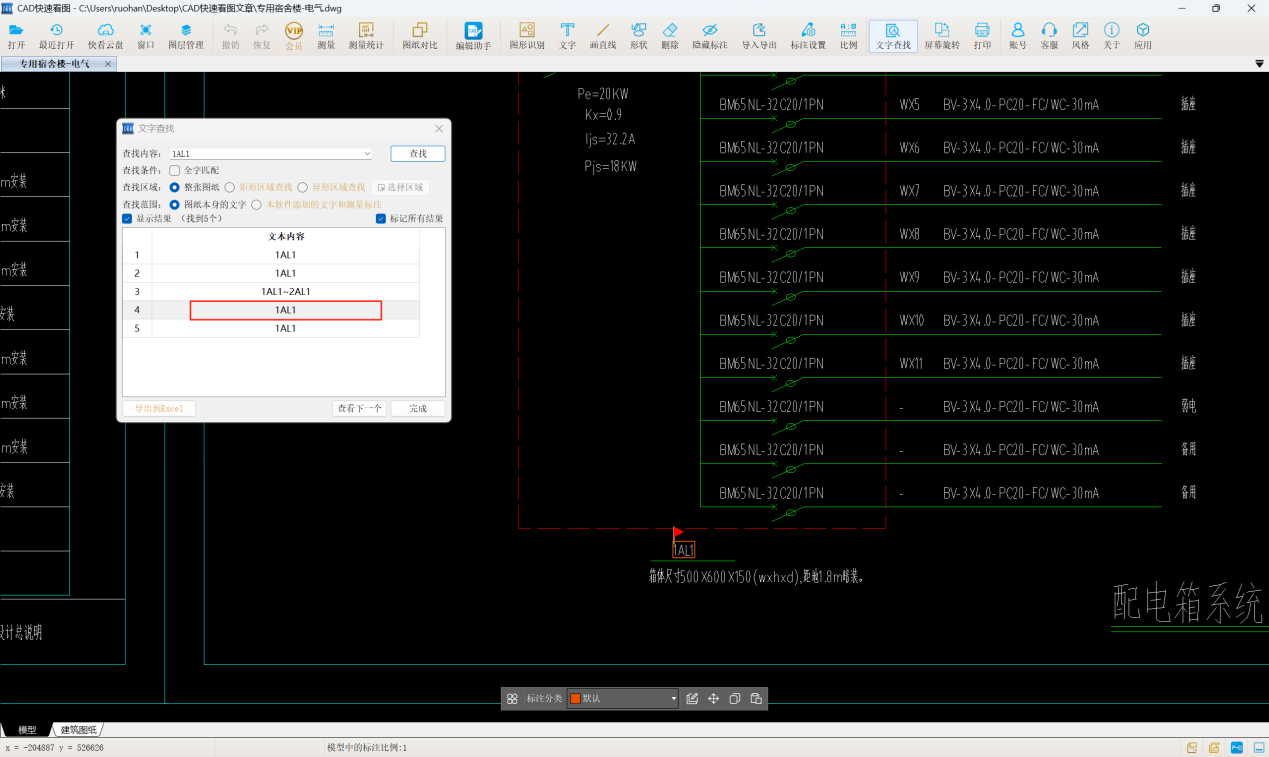

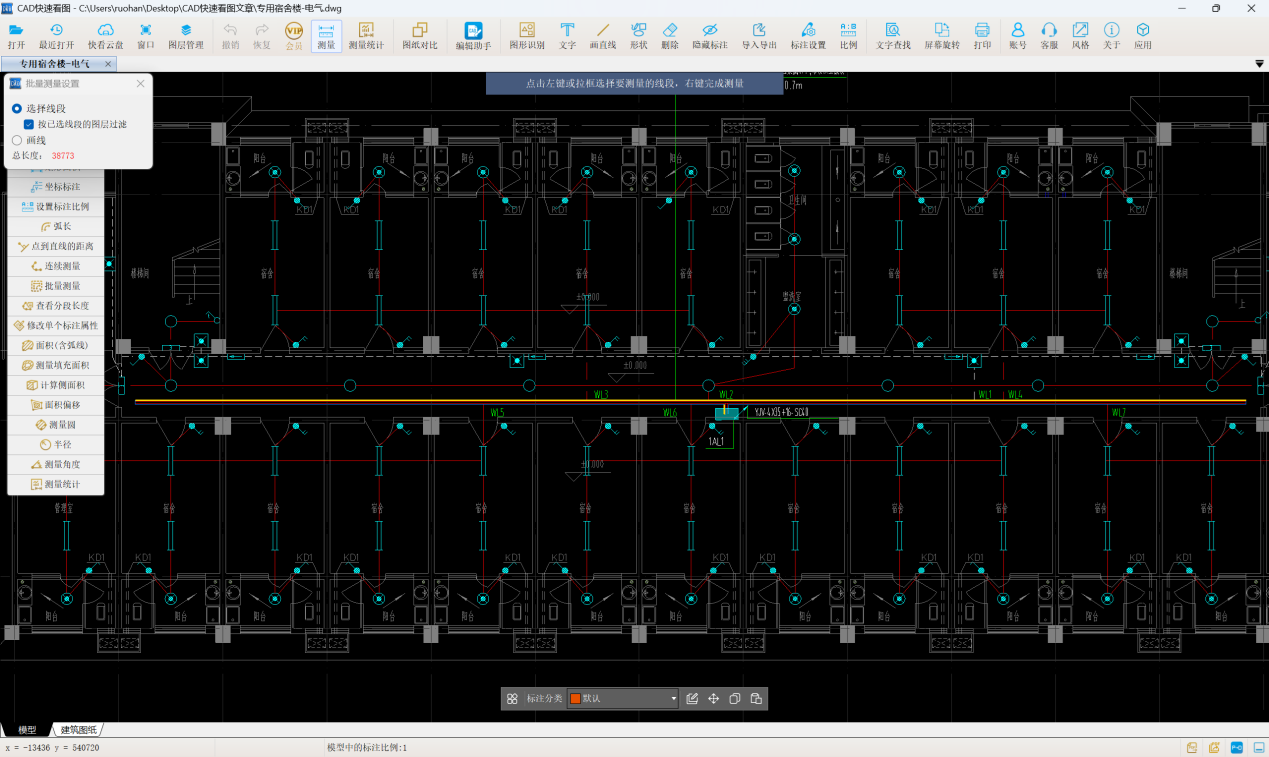

然后使用【批量测量】功能得到桥架水平长度为38.773m，继续使用【文字查找】功能，选到1AL1配电箱系统图所在的位置，观察系统图，箱体高度0.6m，距地1.8m安装，则竖向桥架长度为3.6-0.7-（1.8+0.6）=0.5m。
桥架长度=水平长度+竖向长度=38.773+0.5=39.273m。
桥架的计量就是如此简单，CAD快速看图的文字查找、批量测量，非常高效。
#桥架#文字查找#批量测量
