关于Revit墙连接方式、显示及其调整修改的理解

发布于:2015-09-01 13:02:39
首页/技术分享/Revit
收藏
47771

腿腿教学网

更多

关于Revit墙连接方式、显示及其调整修改的理解,首先我们要来理清楚几个问题

1、什么是Revit墙连接?

在Revit里墙与墙之间的连接就是墙连接,它可以是同类型墙之间的连接,也可以是不同类型墙之间的连接,可以是2堵墙、3堵墙、4堵墙、...之间的连接,但修改墙连接工具最多只支持修改4堵墙之间的连接。

2、墙连接的方式

  • 平接(默认连接类型)
  • 斜接
  • 方接:对墙端进行方接处理,使其呈 90 度。

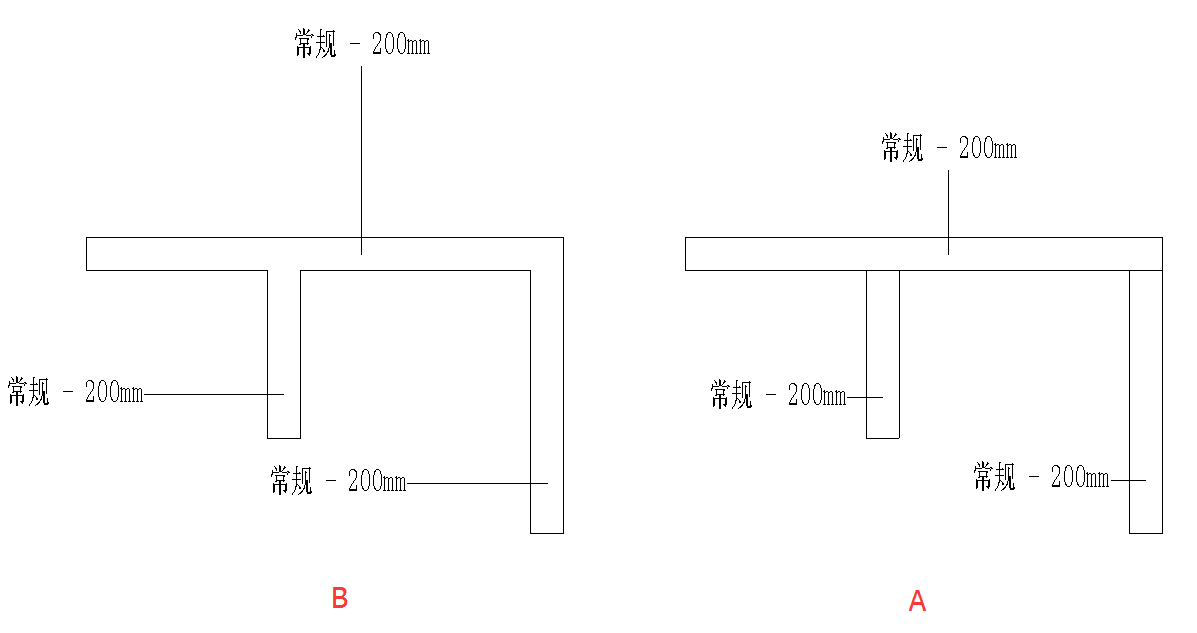

3、连接的显示

A:显示(不清理墙连接)

B:不显示(清理墙连接)


下面我们来了解下如何去修改这些墙连接的方式及显示

1、修改墙连接方式:

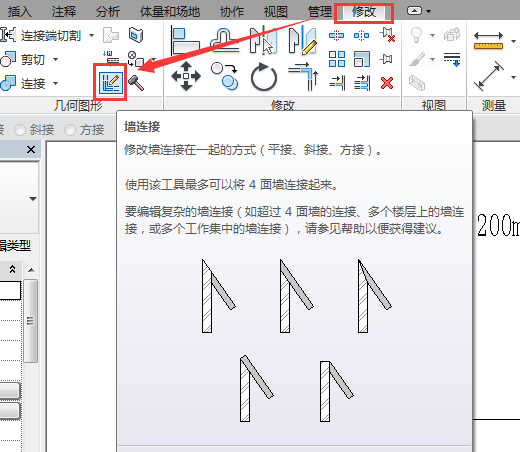

在修改选项卡上—几何图形选项板—墙连接工具

选择命令后的工具栏

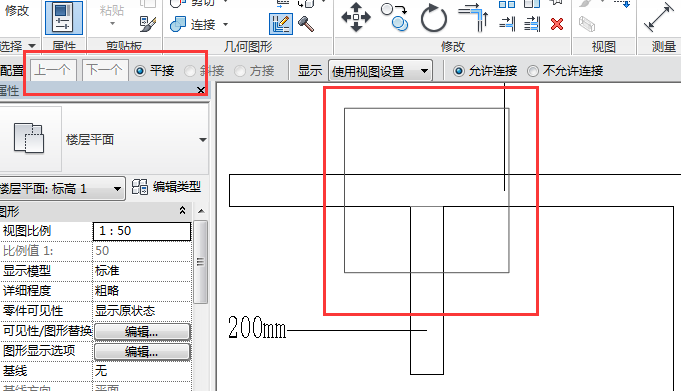

A:这种连接只能选择平接,并且无法修改连接顺序

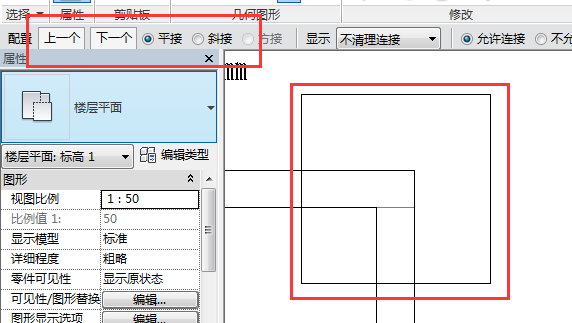

B:这种连接可以选择平接或斜接,当选择平接时可以同过下一个、上一个切换连接顺序

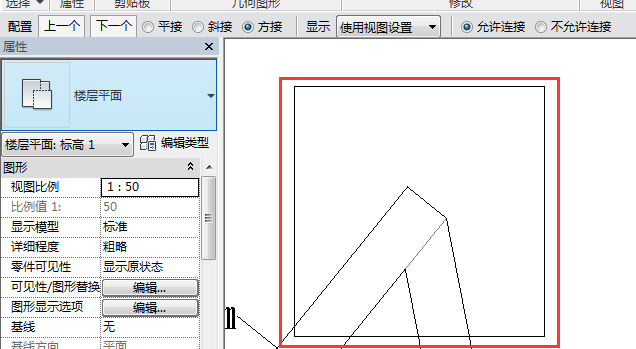

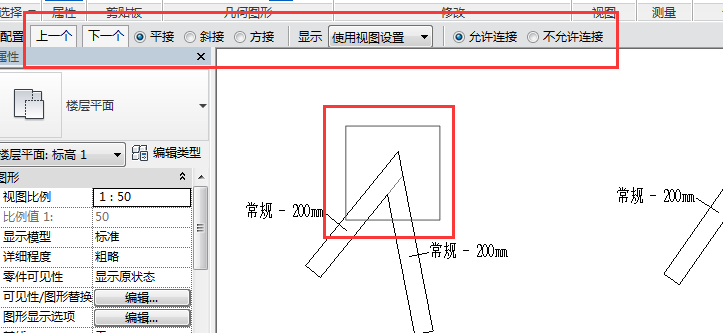

C:这种连接可以选择、平接、斜接、方接,当选择平接和方接时可以同过下一个、上一个切换连接顺序

2、修改墙连接显示:

创建墙体连接的时候,默认都是清理墙连接的,因为默认都是 使用视图设置,而视图的默认设置是清理所有墙连接

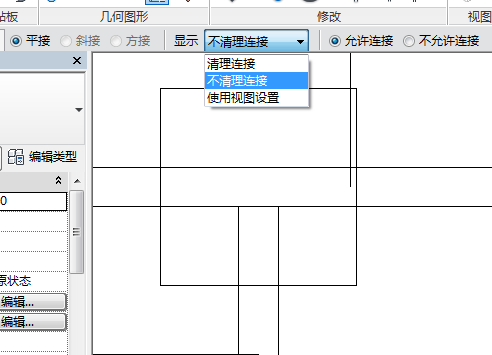

A:显示—也就是显示墙于墙之间的连接的交界线(不清理墙连接)

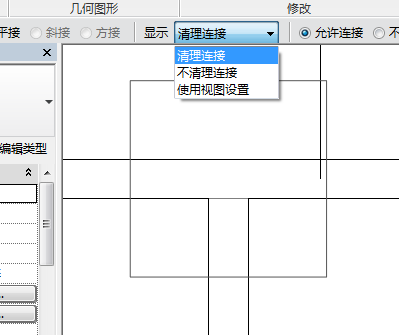

B:不显示—也就是不显示墙于墙之间的连接的交界线(清理墙连接)

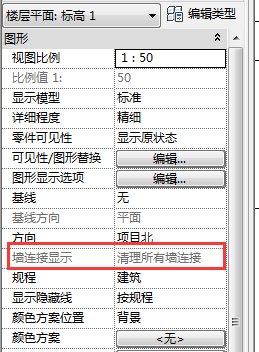

C:那么刚才我们提到了,视图也有个设置我们如何修改呢?

默认是清理所有墙连接,但我们该如何修改呢?其实这里有2个选项

但不管哪个选项都会清理墙连接,只是规则不同而已,所以你要修改为不清理,你只能针对某个连接单独的去修改

那么为什么很多人的这个选项是无法修改的呢?那因为你的视图精度模式的问题

粗略模式:可以修改这个选项
精细模式:不可以修改
若处在精细模式,哪怕你设置了清理墙连接,当不同类型墙体连接时候也会显示交界线,这点得特别注意,当然如是同类型则不会显示。
