Revit中如何设置管道系统的管径和管材？
1）新建管道类型
首先复制一个管道类型，命名为钢塑复合管-螺纹连接

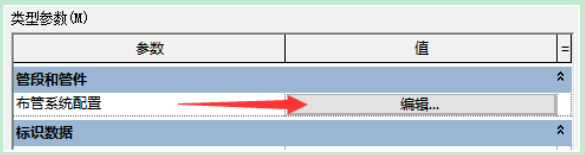

点击布管系统配置，并进行编辑
2）新建管材表

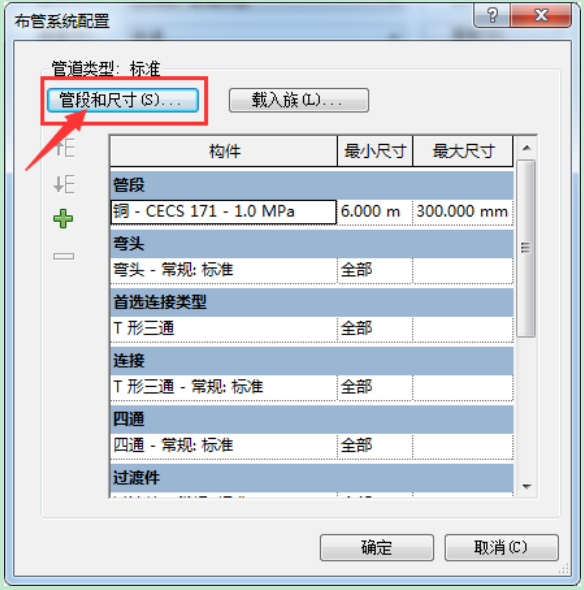

点击布管系统配置右上角的“管段和尺寸”按钮或从“管理”>“MEP设置”>“机械设置”中新建管材。

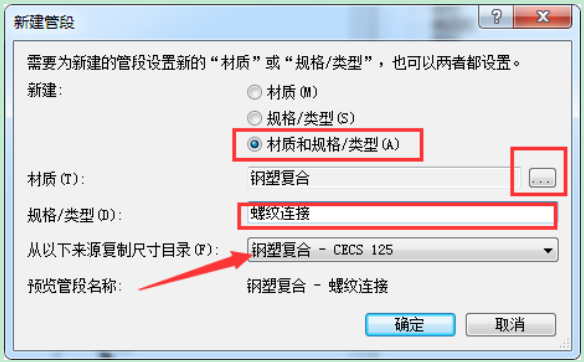

新建管道材质和连接类型

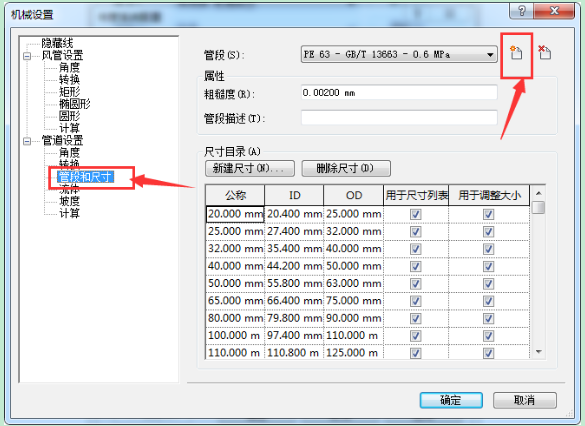

在尺寸目录里可以新建管径

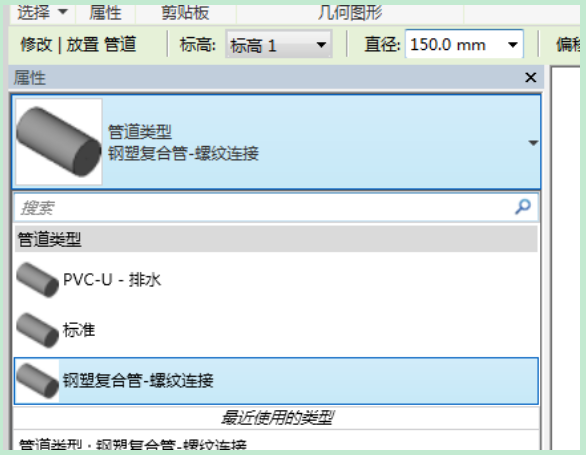

这样就会有相应的管道了
