REVIT自适应构件对填充图案的补充

发布于:2017-01-06 17:06:48
首页/技术分享/Revit
收藏
9981

刘友宏

更多
    当我们利用填充图案对表面进行填充时,有时会因为表面不规则而填充不好,这时候就需要用到自适应构件来进行补充。

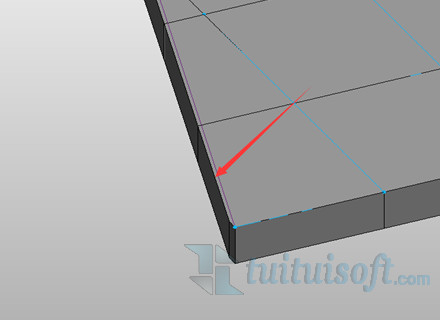

     在对形状不规则的表面进行填充时,会碰到这种情况:



    这时候就要对它进行修改。


    1、单击选中所创建的表面,在属性面板的边界平铺那一栏选择空。

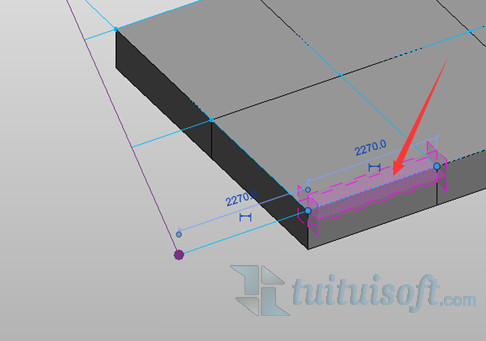

    2、边界部分就会变成如下图所示:

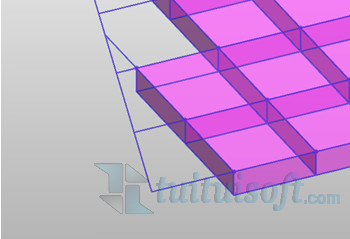

选中网格,在修改选项卡找到表面表示,点击右下角的箭头,在弹出的对话框中勾选节点。

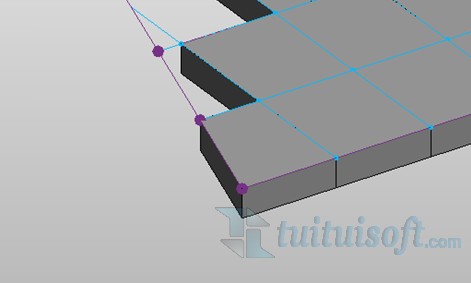

但是边缘的节点并没有显示出来,这时候就需要我们手动进行添加节点。在添加点图元时会拾取不到两条线的交点,在网格线上沿着网格画一条参照线后就能拾取到了。

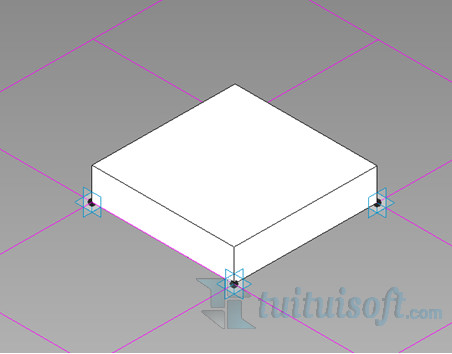

3、节点拾取完后新建一个族,打开基于公制幕墙嵌板填充图案,在属性面板中选择对应的轮廓并创建形状,并载入。

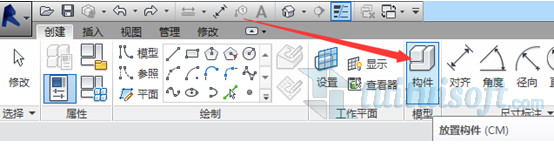

在创建选项卡中点击构件,就会创建出刚才所创建的自适应构件。

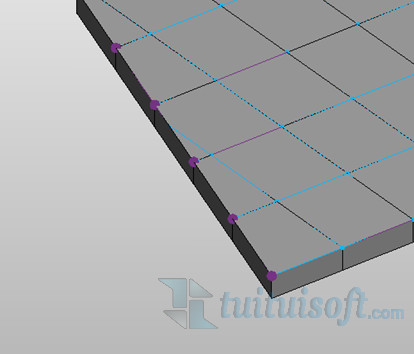

     在需要进行填充的地方的节点依次放置。



     最终完成效果图如下:
