REVIT创建三棱锥的方法

发布于:2017-01-12 15:23:58
首页/技术分享/Revit
收藏
25584

刘友宏

更多

     根据Q群里提出的如何制作三棱锥这一问题,我们分享两个解决方法。

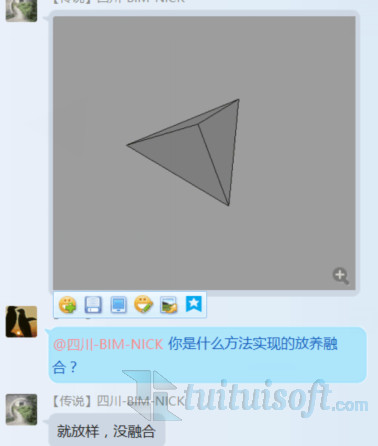

     感谢群友@四川-BIM-NICK提供的解决思路



      方法一:利用放样进行创建:

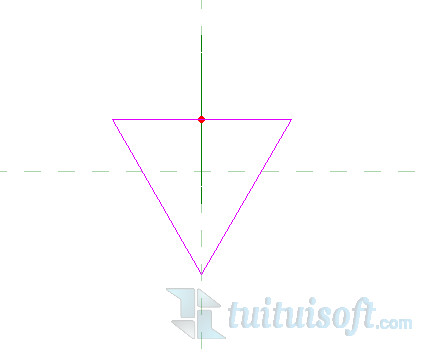

1、在参照标高视图中使用放样创建一个等边三角形路径,使等边三角形的中心与两条参照平面的交点重合。

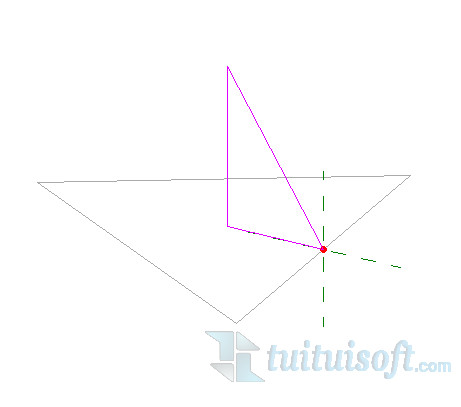

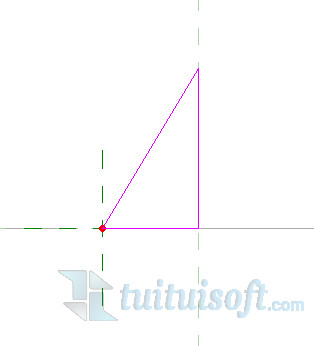

2、进入编辑轮廓状态,绘制一个直角三角形轮廓。

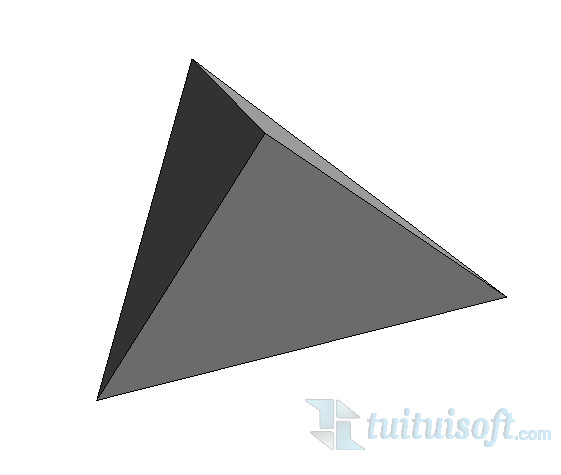

完成后效果图如下:


方法二:利用体量进行创建:

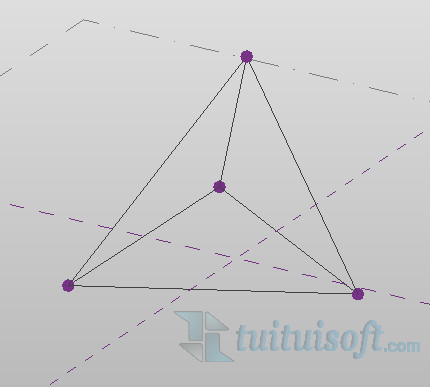

1、在体量中放置四个点,使用模型线将点进行连接。

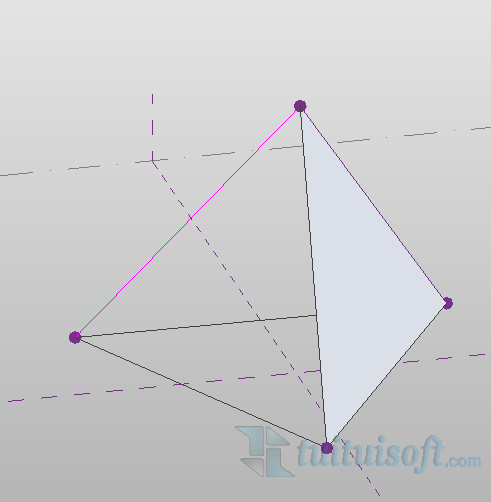

2、拾取三条处在一条平面上的模型线,创建一个面。

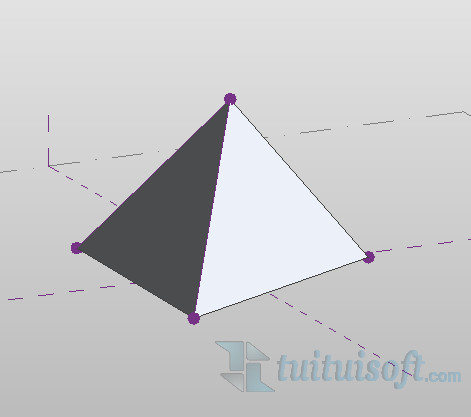

将其他三个面也进行同样的操作,完成后效果图如下:




本文版权归腿腿教学网及原创作者所有,未经授权,谢绝转载。
