今天你设置过滤器了吗?

发布于:2017-03-21 17:43:26
首页/技术分享/Revit
收藏
9407


什么时候才能像大神一样优雅地建完一个堪称完美的图形?实际上,大多数人缺少的只是一个过滤器!

过滤器的触发条件有两个:一种是选择构件,在工具面板中即出现过滤器,用于批量选择多种类型的图元;还有一种是输入快捷键“VV”,在弹出的可见性对话框中会出现过滤器,当然也可以在视图面板中调出对话框。后者的设置更加灵活,相当于可以自己设置筛选条件,以及自己定义符合筛选条件的内容。

那么,小编先来抛砖引玉地讲一种过滤器的设置方法,当然,所有过滤器的设置步骤都是类似的,只是每个人的目的不一样,所以过滤器可以有非常多的奇思妙想,来满足不一样的苛刻要求。

我们的目的非常明确,那就是没有蛀牙(可以单层查看模型)。因为整个模型体量太大,相互遮挡的部分比较多,不能明确清晰地查看模型细节,并且为了满足多次反复查看的目的,设置一个过滤器势在必行。

那就开始吧。

输入“VV”,打开过滤器界面。

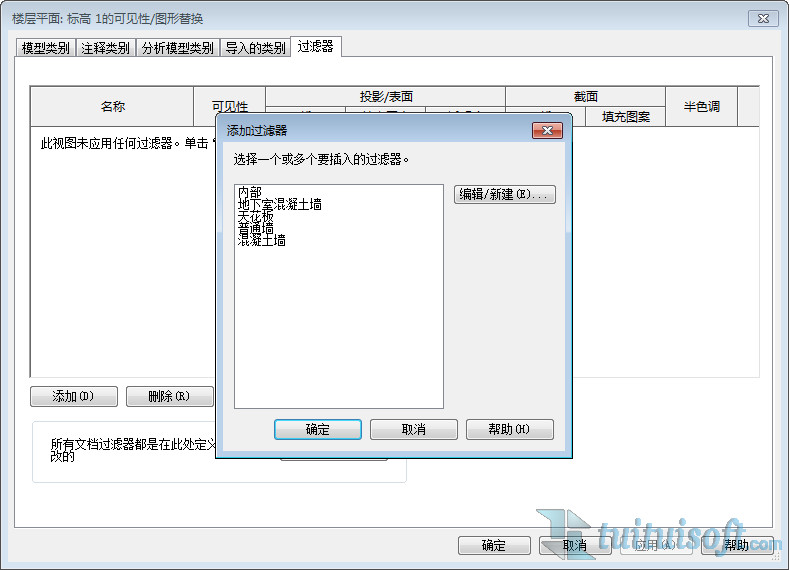

新添加一个过滤器。可以新建一个过滤器或者在现有过滤器上进行编辑。我们选择新建。

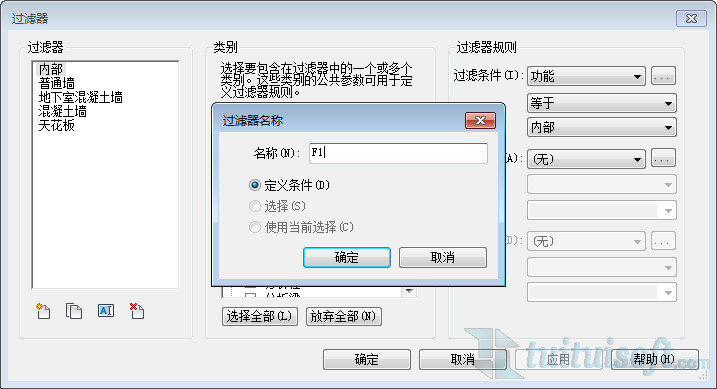

重命名为“F1”

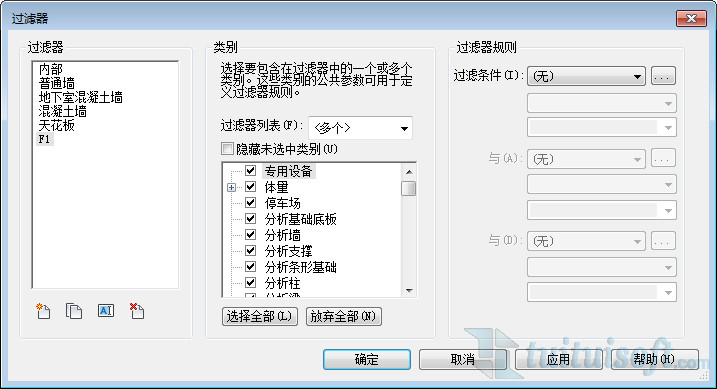

在类别中选择过滤器需要应用的对象。因为我们建的一般为建筑结构模型,所以选择这两项,在下方单击选择全部。




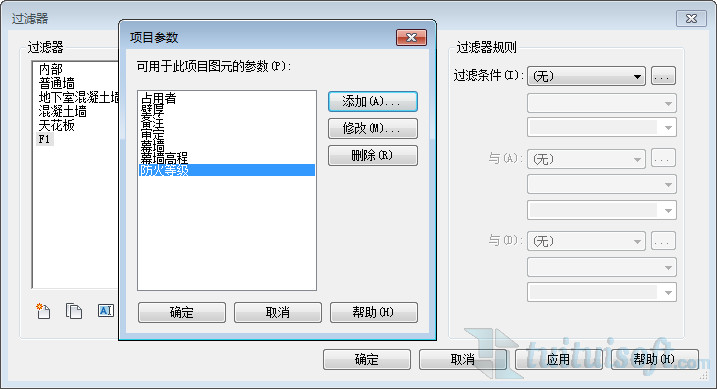

在最右侧的过滤器规则中点击过滤条件最右方的三个点,新建过滤条件。

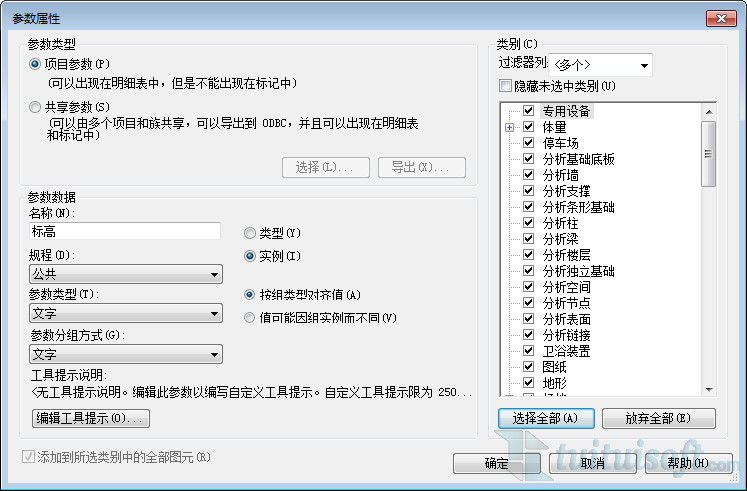

修改名称为“标高”,参数类型为“文字”,并在右侧类别中选择全部。




新建完过滤条件之后,就可以在过滤条件下拉选框中选择更多参数,将新添加的“标高”选择进来。并将条件设置为“等于”、“F1”。

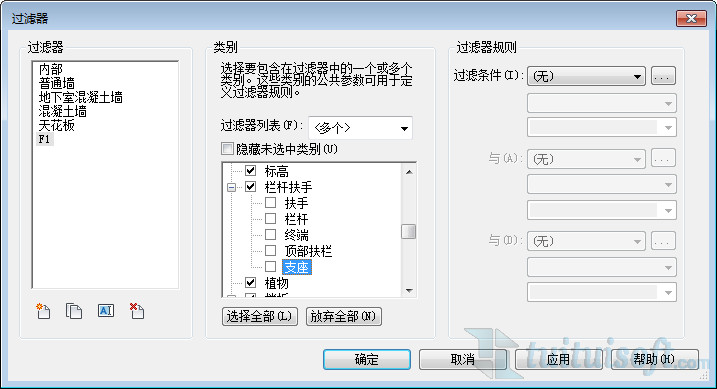

到这里貌似是只差万里长征的最后一步了,但是Revit2016有个bug,在添加完“标高”之后,它又变回了原来的“无”状态(是不是好气)。旁边漂亮的小姐姐告诉我要在类别中把加号展开,然后把新展开的这些项之前的√去掉。就像是这样:

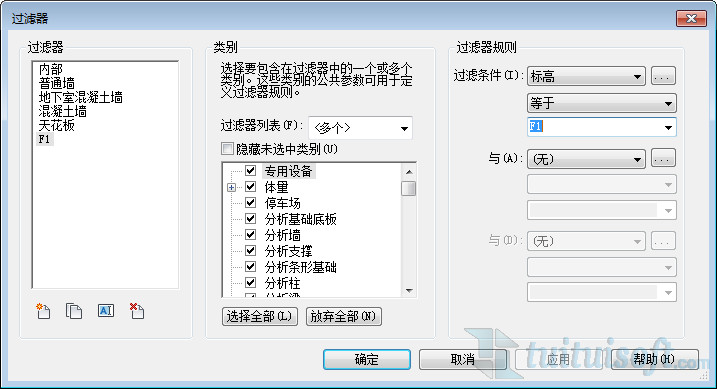

这时候就可以选择我们刚设置好的过滤条件“标高”啦。撒花。BGM终于等到你。

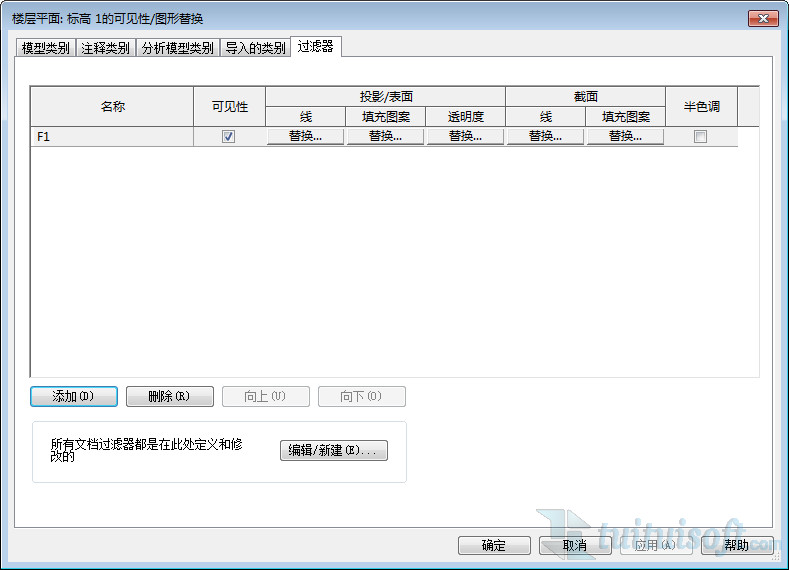

添加新建的“F1”过滤器,可以适当的修改显示为“替换”的这些参数,比如线型、填充颜色、透明度等都可以在这里设置。





选择模型中的一层构件,在左侧的对话框中就会出现标高选项,输入F1 ,就相当于将这些构件归入满足筛选条件的范围。




之后在可见性对话框中将F1可见性的√去掉,那么这些标高后输入F1的构件就不可见了。

一层层设置过滤器,就可以把一个完整的模型分为若干层,有条理地巡视查验我们的图形啦。这种感觉很类似于国王巡视他治下清明有方的国土。翻模的时候将别的不相关楼层设置为不可见,可以大大降低模型卡顿几率。

有什么你常用的设置过滤器的好方法,可以大大简化我们建模的过程呢,欢迎投稿,来聊一聊那些年你手头的过滤器。
