一般在模型绘制完成之后我们会将其以图纸的形式表现出来，那么，在Revit中要如何创建图纸呢？

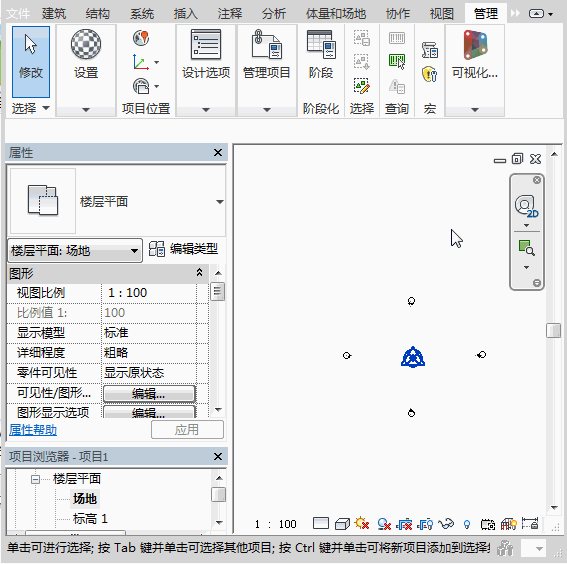

首先，我们要先修改项目信息，这些信息会出现在图纸上。打开【管理】选项卡中的【项目信息】进行信息的修改

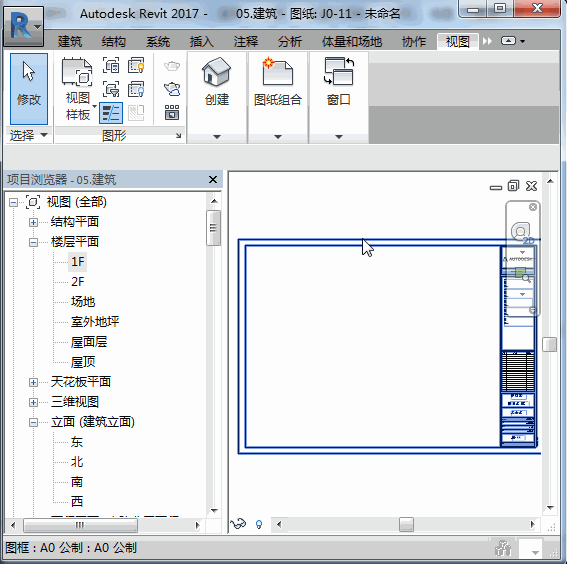

项目信息设置好了之后我们就可以开始进行图纸的创建了，打开【视图】选项卡中的【图纸】，选择你需要的图纸大小进行创建
打开图纸的属性栏，里面也有很多信息是可以进行修改的
接着，要将我们绘制好的二维图放进图纸中，放置的方法有两种

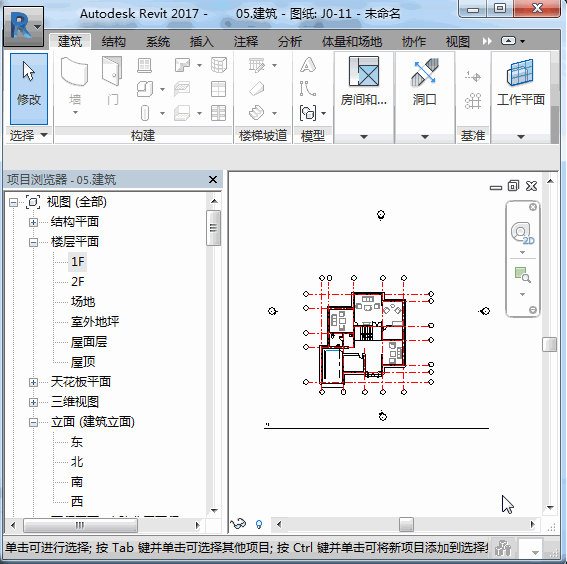

第一种是直接找到我们要放置的二维图，直接拖入图纸中

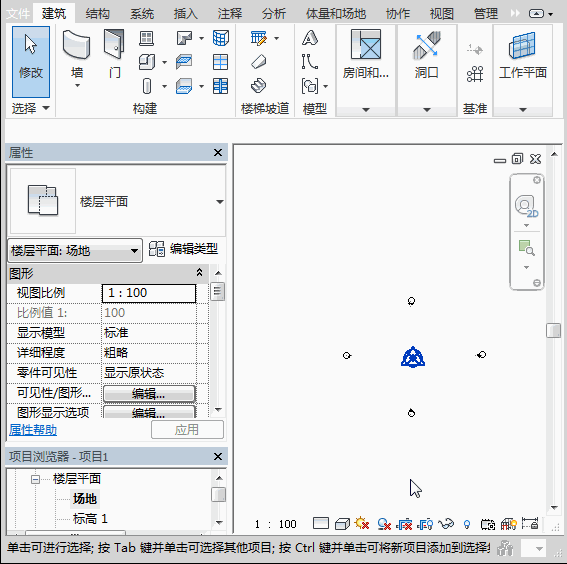

另一种方法是在【视图】选项卡中打开【视图】选项，选择需要放置的二维图进行放置
如果想要对一张图纸中的多个二维图进行规划可以使用【导向轴网】
OVER~
