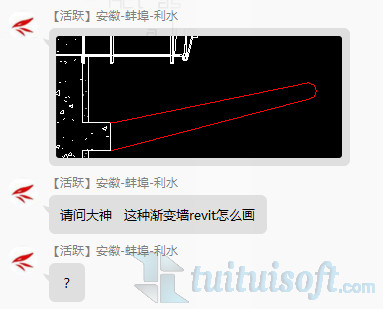

问：
碰到这种墙体可以用多种方法进行绘制，下面介绍两种简单的方法供大家参考！
一、空心剪切
1、首先绘制一段墙体，接着选择“内建模型”，创建一个空心拉伸

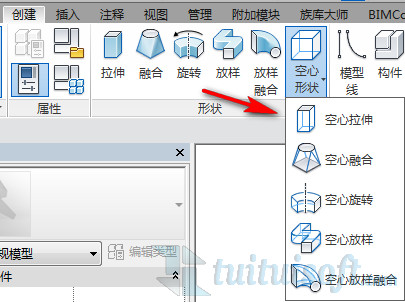

2、选择“空心拉伸”

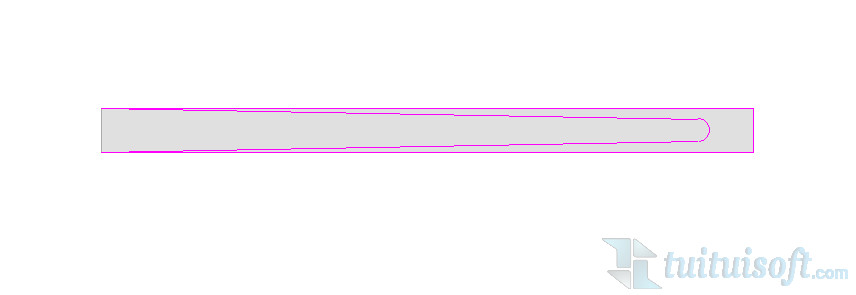

3、绘制一个轮廓

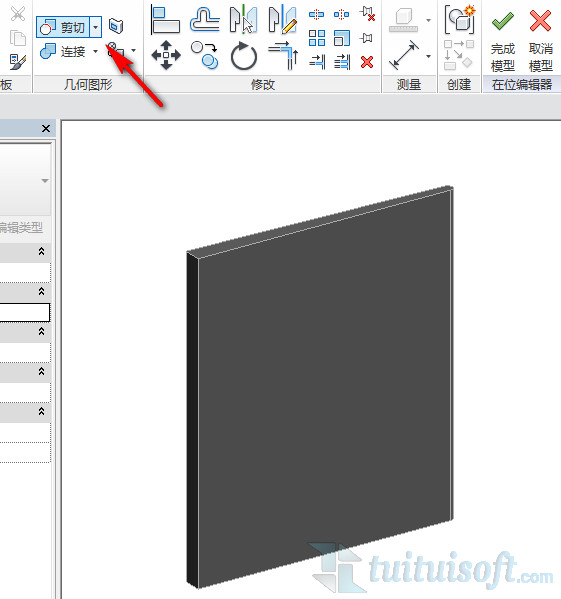

4、设置拉伸的高度，并使用“剪切工具”进行剪切
有些人可能会担心剪切后墙的体积是不是还保持原来的体积，实际上剪切后体积也会发生改变，并不会影响到算量
二、内建模型

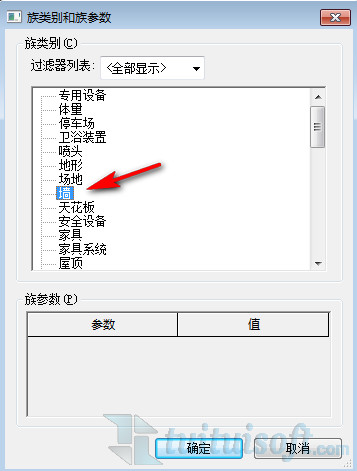

1、同样的使用“内建模型”命令，将“族类别”修改为“墙”，并对它进行相应的命名

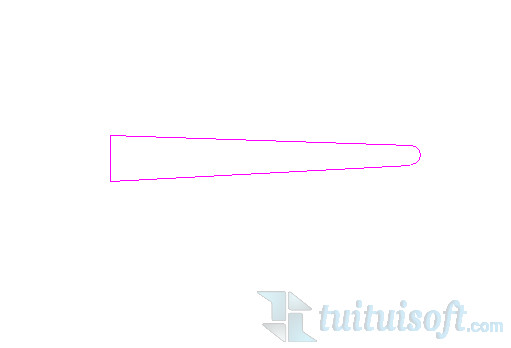

2、使用“拉伸”命令绘制墙体的轮廓

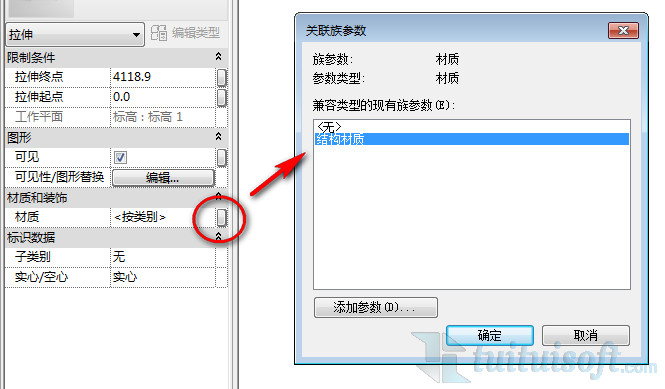

3、要记得为墙体关联一个材质参数
