墙编辑命令,让你把墙玩出花来

发布于:2017-06-14 18:19:27
首页/技术分享/Revit
收藏
10878

林舒容

更多

  墙体造型在建筑造型设计中是很重要的一个环节,很多墙面的不规则开洞,抑或变形伸展会给建筑带来许多趣味度。在su中,我们通常的操作是用拉伸工具对墙面进行操作。那么,切换到revit的工作环境中,该怎么去编辑一面墙体呢?

  接下来,让我来为你介绍一下revit中的墙体编辑工具

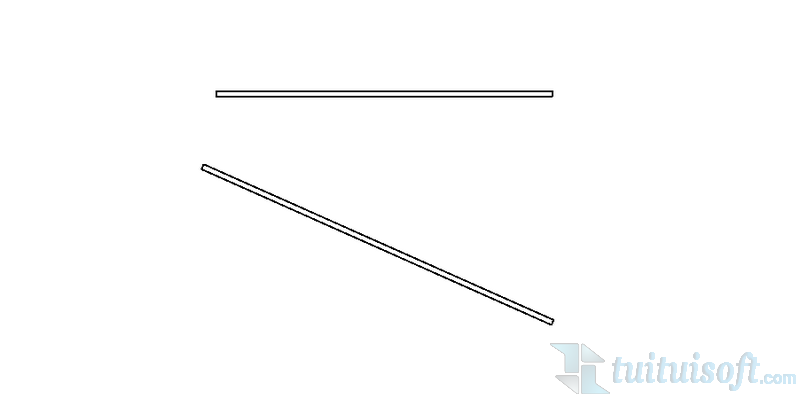

  打开revit软件,新建一个项目,在这个空白项目中,我们首先在平面上绘制墙体。

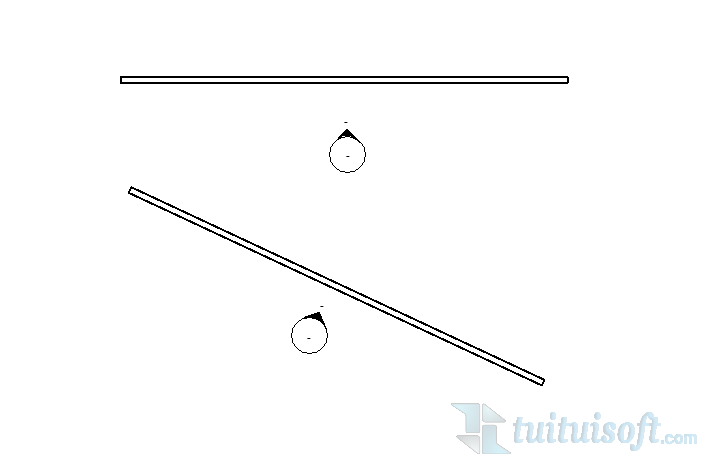

在垂直墙体方向上插入一个立面视图


注意,此处立面视图的方向应垂直墙体!否则得到的立面就不是平行于墙体的视图

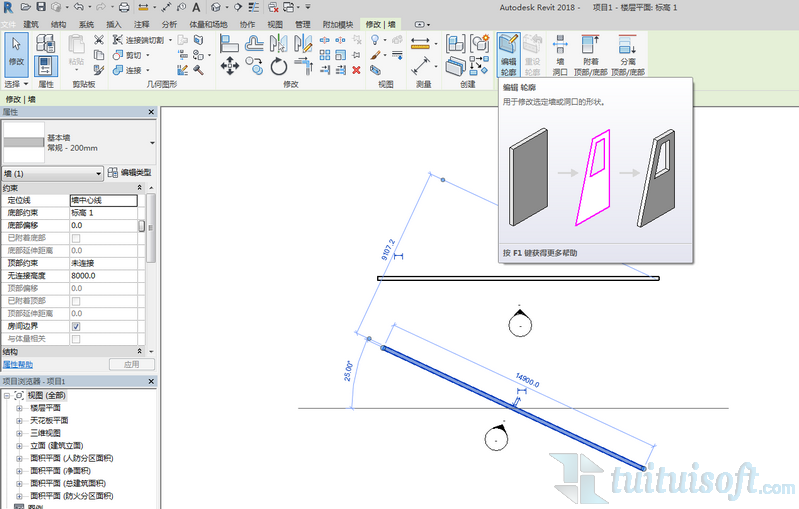

  点击墙体,工作空间上方的操作面板在修改中就会出现墙的编辑轮廓命令

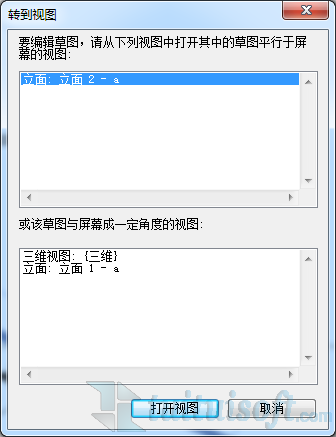

  点击该命令,这时候软件就会弹出窗口让你切换到与墙体平行的视图,这个时候,就可以选择我们之前添加的立面。

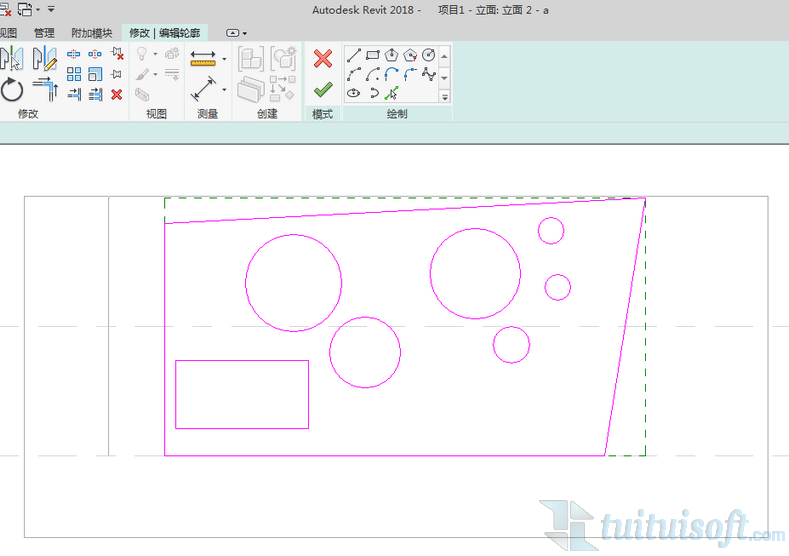

  进入编辑模式后,就可以把四边形的规则形体修改成我们所需要的立面造型,可以是在墙体中添加洞口,也可以在修改整个墙体的形状

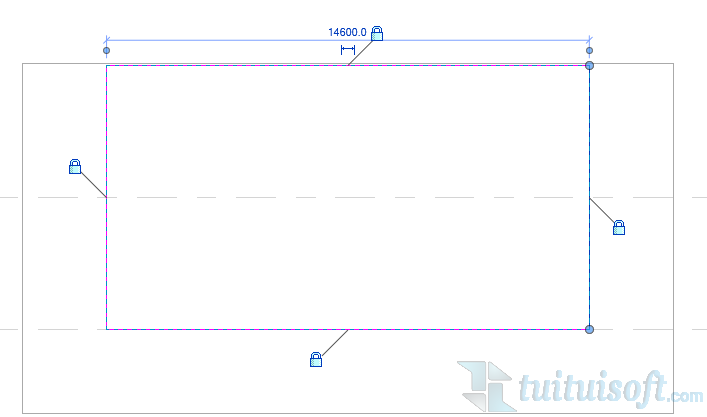

  修改墙体的外形时,由于墙体的外形已经被锁定过,所以需要先解除锁定之后才可以进一步进行编辑

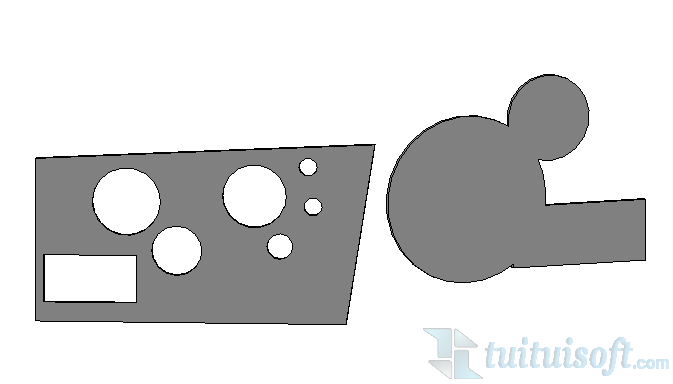

  编辑完成后,在上方面板中点打钩退出编辑模式。切换到三维模式,这时候我们就可以看到自己编辑完的墙体的造型了。


  恩,随意做出来的东西果然挺丑的,不过这个操作大家应该都get到了,是不是SO  EASY!

 关于墙体编辑在实际案例中的运用呢,在我们网站即将推出的公开课程《Revit 建筑方案设计应用研习班》中也会有涉及哦~有兴趣的朋友们可以关注一下,听我们陈老师为你讲解,最近还有免费的公开课程,还请大家多多关注,多多点赞
