Revit中创建新的管道类型并赋予材质类型

发布于:2017-07-24 19:01:17
首页/技术分享/Revit
收藏
14236

何引仔

更多

Revit中创建新的管道类型并赋予材质类型

之前就已经和大家分享了如何更好的管理机电项目。

那么今天就和大家一起在一个新项目中创建自己想要的管道类型。

依然以一层卫生间给水为例,卫生间给水管使用PPR管。

谁让我是给排水专业的呢。




        Ok,让我们进入正题。

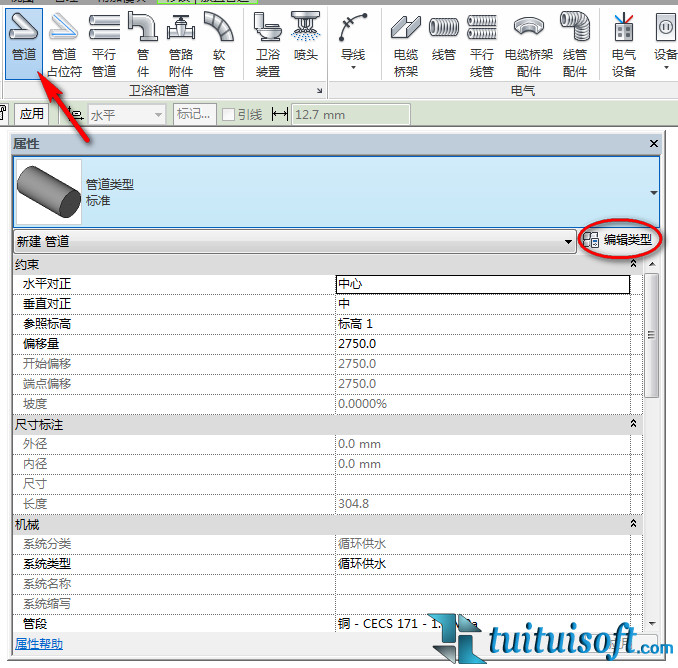

第一步:在系统面板选中管道选项

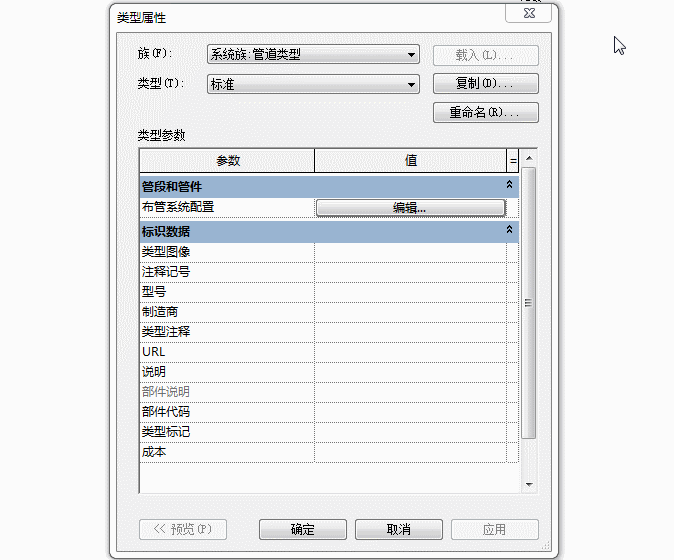

第二步:新建管道类型

选择复制重命名,简单粗暴的三连击即可完成新建管道类型。

不过还只是空有其表。

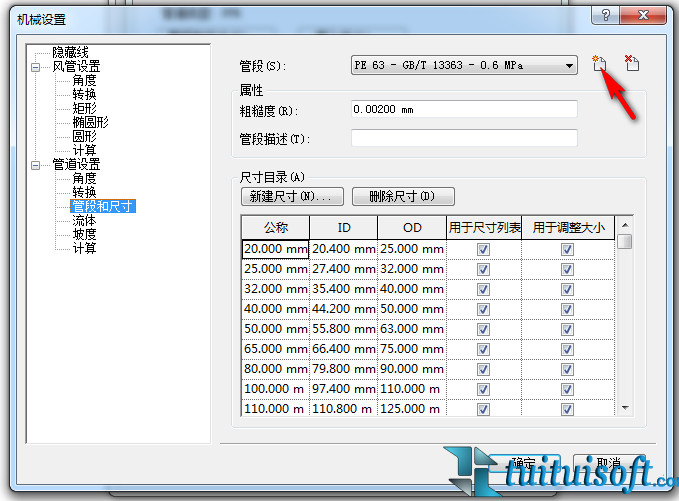

第三步:为新建的管道类型新建一个新的管道

通过编辑布管系统配置中的管段与尺寸来新建管段。

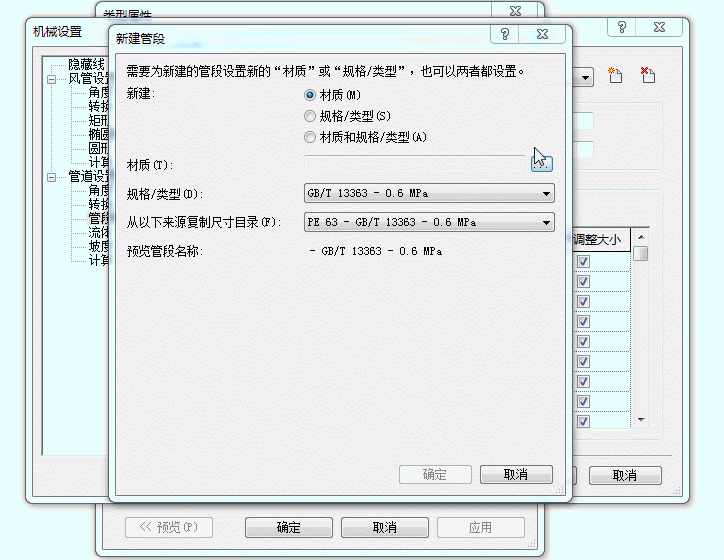

第四步:为新建管道赋予材质

如果在已有材质库中没有符合我们管道需求的材质,那就可以在资源游览器中去寻找我们需要的。

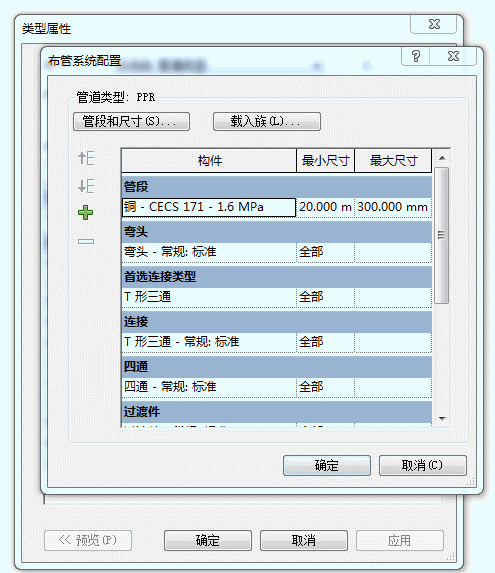

最后:在布管系统配置中选择我们新建的管段




没错,这样就成功创建了我们需要的管道类型。
