墙玩花系列之墙饰条的Freestyle

发布于:2017-08-11 12:03:23
首页/技术分享/Revit
收藏
5894

林舒容

更多

Revit中玩造型似乎是一件比较吃力的事情,尤其是对于用习惯了SU和犀牛的老总们,可能在熟悉的软件下三五分钟就搞掂的事情,在Revit中半天确找不到头绪!好气哦,学软件好累啊,甲方又又又又在催图了!!!!!!!!!!!!!!

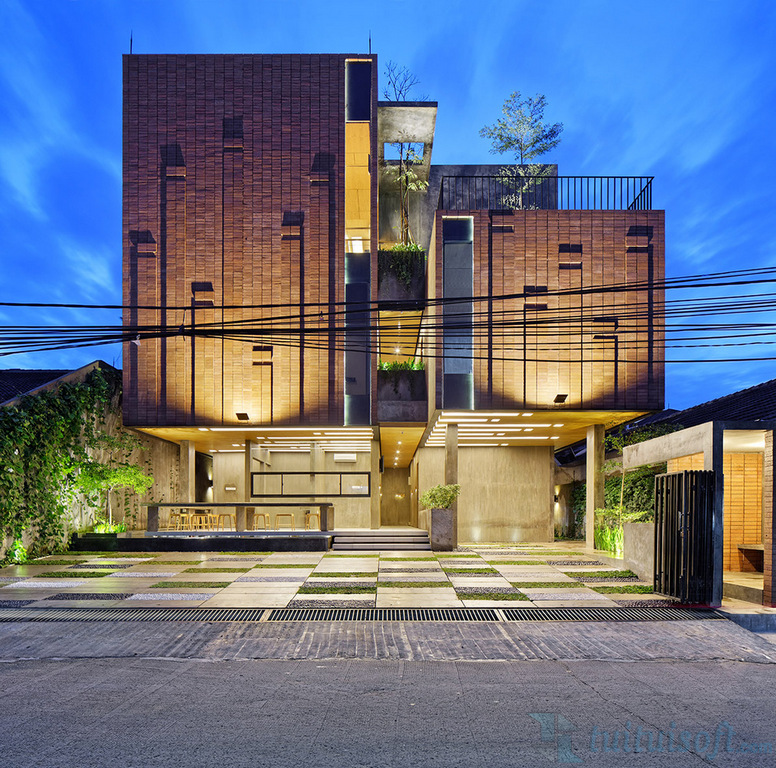

好气咩,不气啦,可能是老总你还没有GET到点,今天让我再给您支一招,花式玩转墙饰条,让你的墙面生动起来!还是熟悉的一张立面图,今天换个配方来完成!

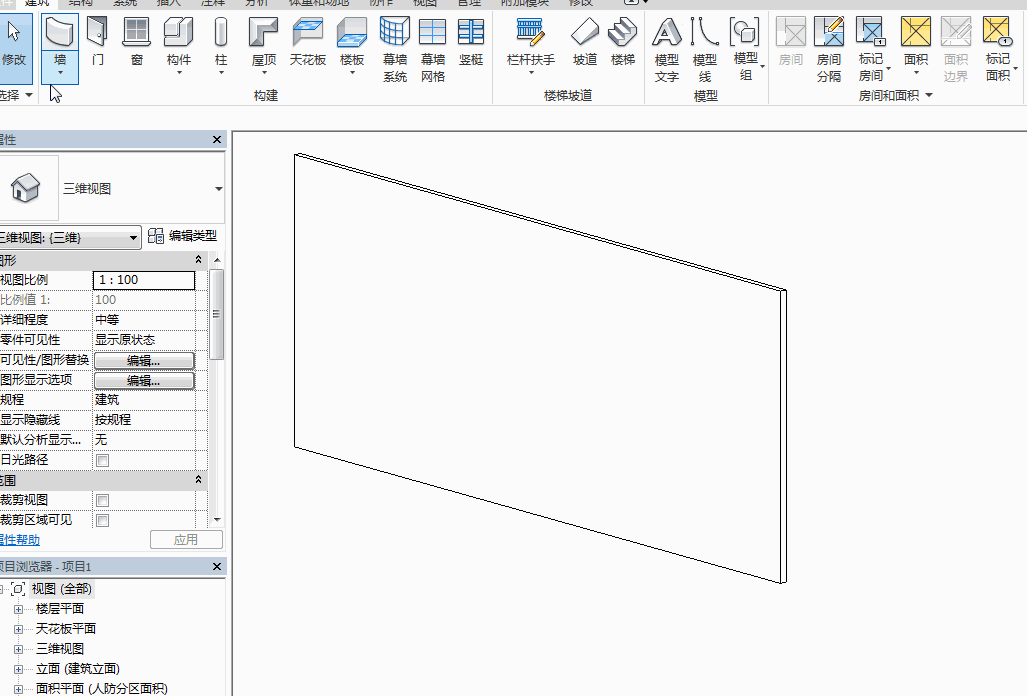

打开Revit,新建一个项目,在项目中绘制一道墙体,由于墙饰条的添加只能在立面或三维视图中添加,让我们一起切换到三维视图中,从墙命令的下拉列表中找到墙饰条工具,墙饰条有竖向和横向之分,移动鼠标到墙面上单击即可以在墙面上添加墙饰条,在单面墙体上需要放置多个墙饰条时需要单击(重新放置墙饰条)才能重新进行放置。

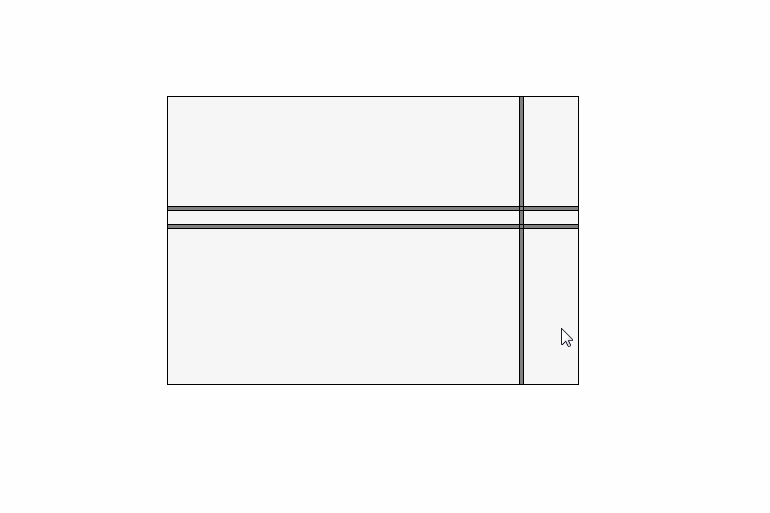

   墙饰条的优势在于当墙面发生变化时,饰条也会跟着伸长收缩

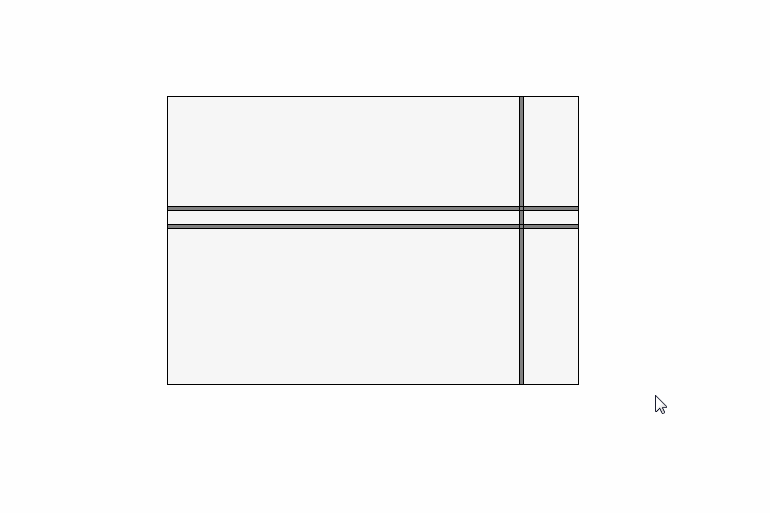

墙饰条的长度默认是与墙等长,但也可以拖拽墙饰条的端点控制饰条长度,当墙体再发生变化时,会保持墙饰条端点与墙面的距离关系。





  当我们get完墙饰条的特点之后,就可以变着花样来完造型了,比如我们文章开头的凸砖造型。

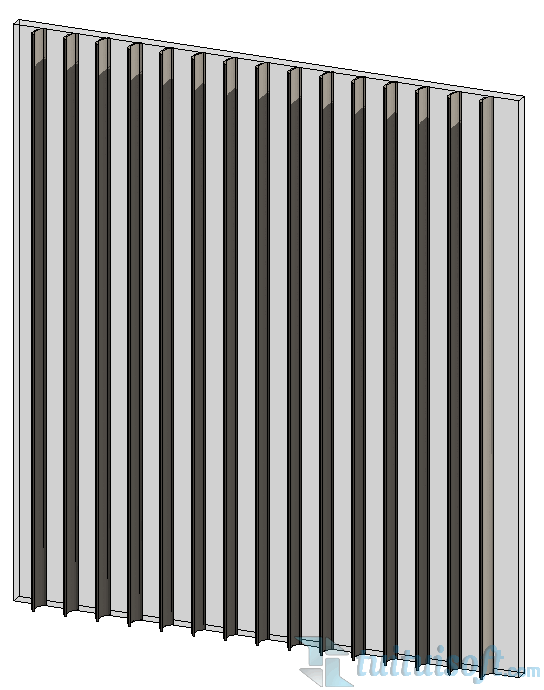

再比如,可以用来给玻璃墙上添加造型百叶。

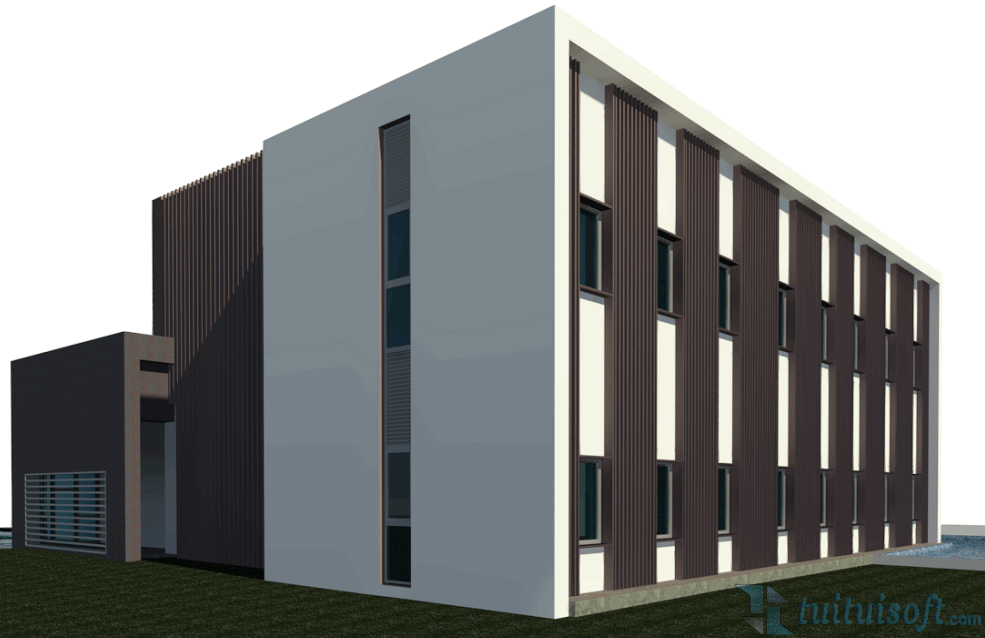

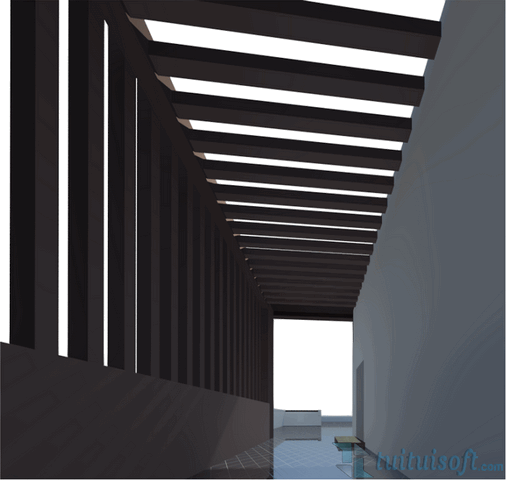

还可以用来制作墙面格栅,搭木棚架,比如我们最近一个案例项目中就采用了墙饰条作为主要的装饰构件。




看来只要能够灵活运用墙饰条,也是能够做出很多有意思的效果的,老总们有没有GET到这个点呢?欢迎和我们分享你的学习成果哦~
