在revit里如何组织视图?

发布于:2017-08-28 21:54:18
首页/技术分享/Revit
收藏
13366

小夏

更多

    问:



    答:

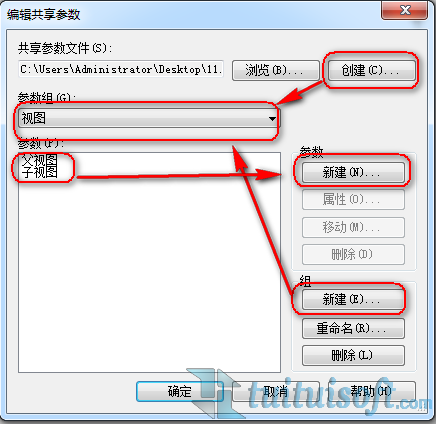

    第一步:新建共享参数,在管理工具栏里点击“共享参数”先创建共享参数文件接着新建组和参数(父视图、子视图)。

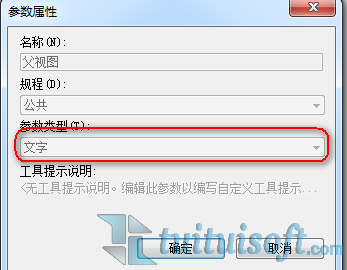

    在参数属性里参数类型选择“文字”

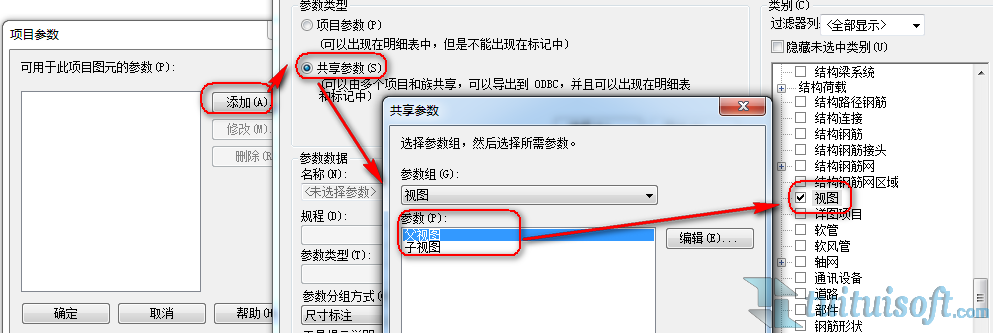

    第二步:新建项目参数,在管理工具栏里点击“项目参数”把之前做好的共享参数进行添加。(注意:在过滤器列表的隐藏类别中选择的是“视图”)


    第三步:在项目浏览器中点击视图按鼠标右键出现以下的框,点击“浏览器组织”

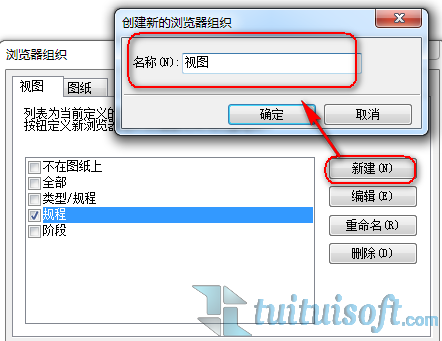

    出现以下的框,新建浏览器组织

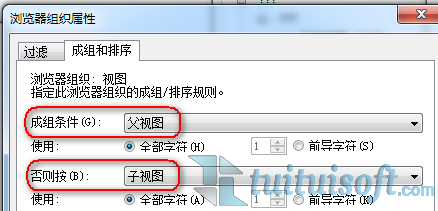

    在浏览器组织属性中点击“成组和排序”选项栏里成组条件中选择“父视图”否则按里“子视图”

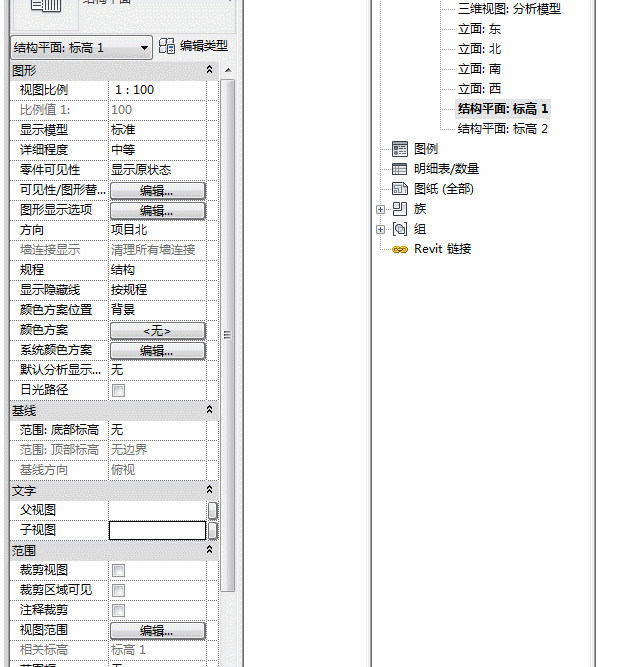

    第四步:新建视图与组织视图
