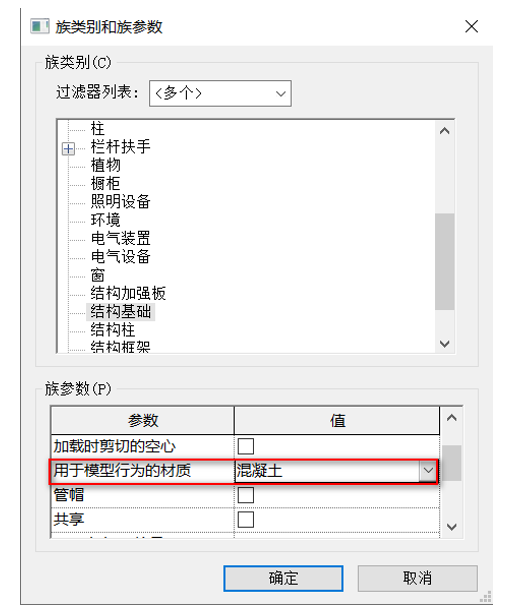

01.新建“公制结构基础.rft”族样板，在“属性”面板中点击“族类别和族参数”，适当调整其类别与参数，如图2.9-1所示。
图2.9-1

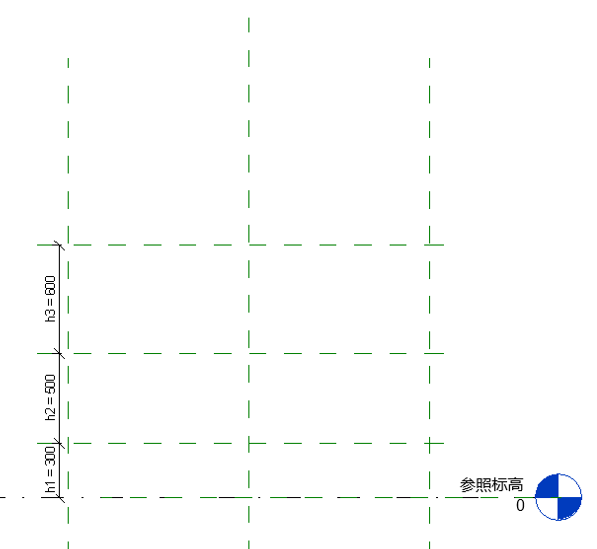

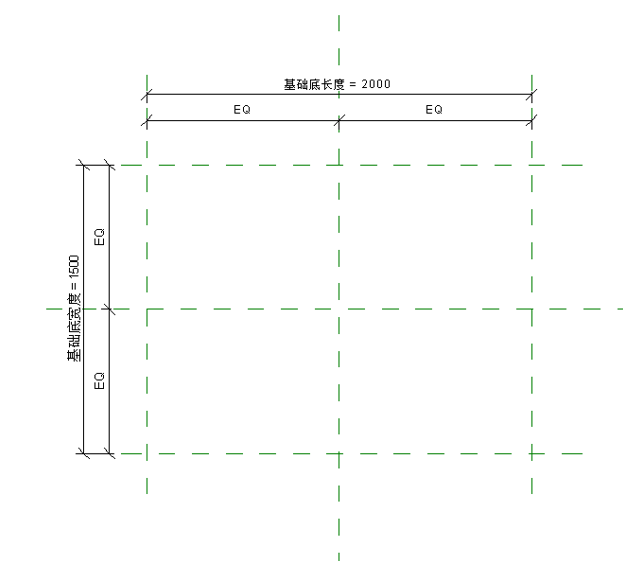

02.在平面视图中绘制四个参照平面，并“对齐”、“等分”和创建赋予“基础低长度”、“基础低宽度”的参数标签，如图2.9-2所示。切换到“前”立面视图中，绘制三个参照平面，并“对齐”、“等分”和创建赋予“h1”、“h2”、“h3”的参数标签，如图2.9-3所示。
图2.9-2
图2.9-3

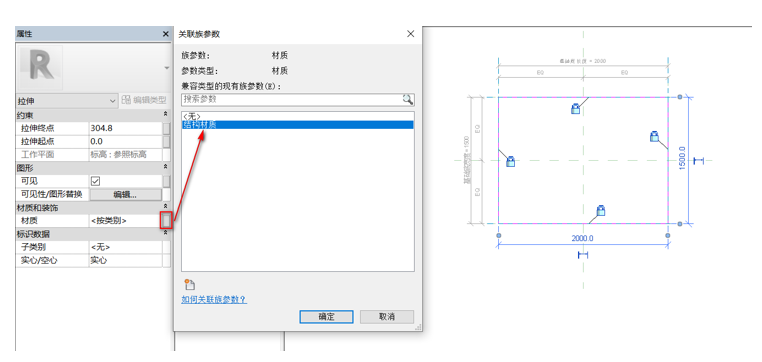

03.在“参照标高”平面视图中，点击“创建”选项卡下的“拉伸”进行绘制轮廓，并“锁定”，在其“属性”面板下将“材质”关联为“结构材质”，点击“完成”，如图2.9-4所示。
图2.9-4
04.切换“前”立面视图，将拉伸图形顶部约束在“h1”参照平面上，底部约束在“参照标高”上，如图2.9-5所示。
图2.9-5

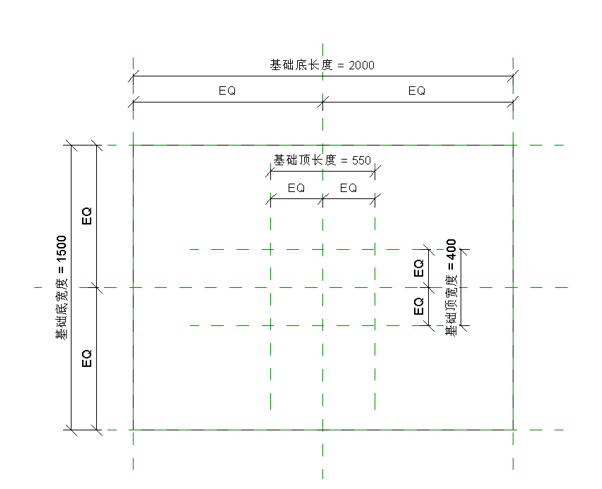

05.切换到“参照标高”平面视图中，在视图中绘制适宜的参照平面，并“对齐”、“等分”和创建赋予“基础顶长度”、“基础顶宽度”的参数标签，如图2.9-6所示。
图2.9-6

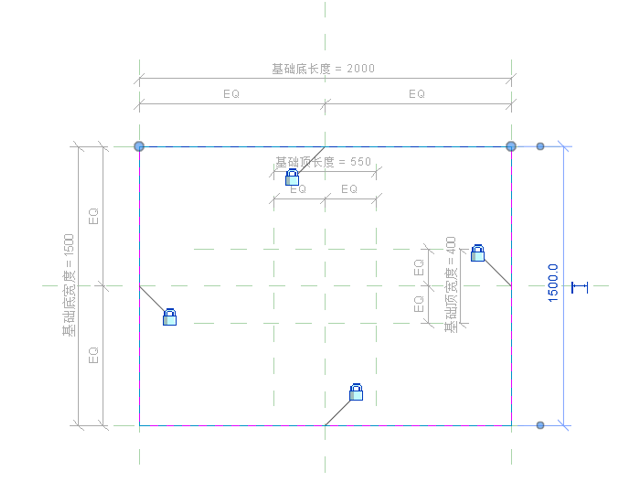

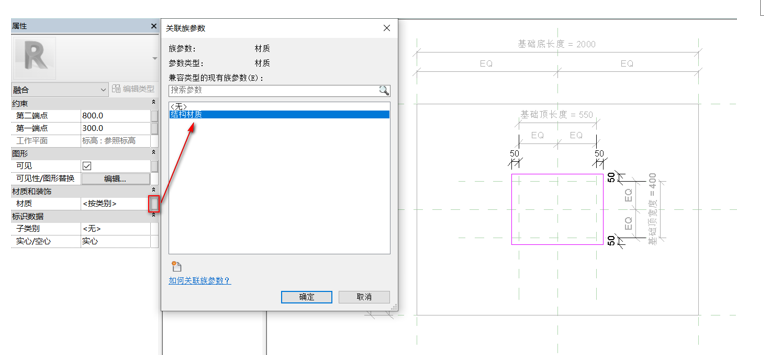

06.在“创建”选项卡下点击“融合”，先在“编辑顶部”模式下绘制基础顶部轮廓并“锁定”，如图2.9-7所示，之后在“编辑底部”模式下绘制绘制基础底部轮廓并“注释”、“锁定”，在其“属性”面板下将“材质”关联为“结构材质”，点击“完成”，如图2.9-8所示。
图2.9-7
图2.9-8

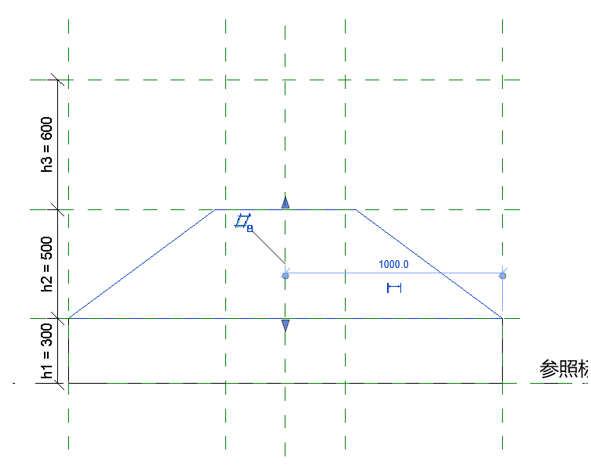

07.切换“前”立面视图，将拉伸图形顶部约束在“h2”参照平面上，底部约束在“h1”参照平面上，如图2.9-9所示。
图2.9-9

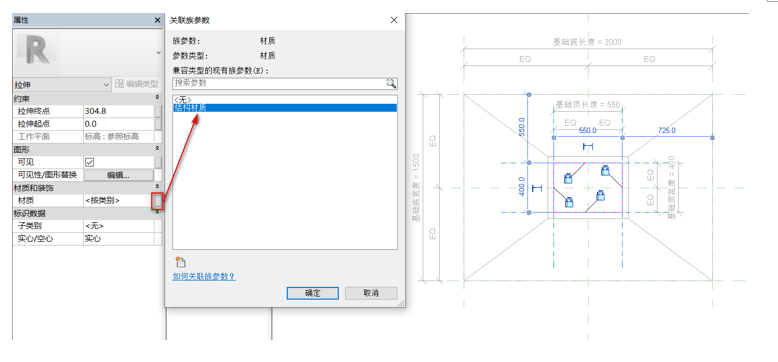

08.在“参照标高”平面视图中，点击“创建”选项卡下的“拉伸”进行绘制轮廓，并“锁定”，在其“属性”面板下将“材质”关联为“结构材质”，点击“完成”，如图2.9-10所示。
图2.9-10

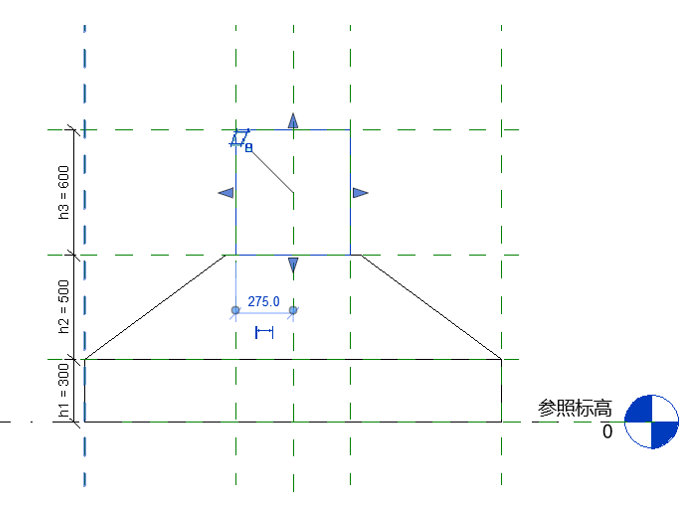

09.切换“前”立面视图，将拉伸图形顶部约束在“h3”参照平面上，底部约束在“h2”参照平面上，如图2.9-11所示。
图2.9-11

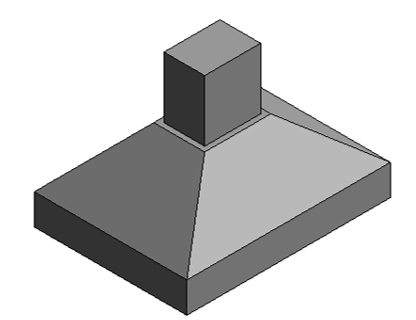

10.独立锥形基础绘制完成，如图2.9-12所示，将其命名为“独立锥形基础”保存到计算机本地文件夹中。
图2.9-12
