3.7 钢筋族说明
01.新建“钢筋形状样板-CHN”
02.在“钢筋形状样板-CHN”的族类型中，不能添加新的族类型也不能对其重命名，只能设置、修改参数值以及添加、删除参数标签，如图3.7-1所示·。
图3.7-1

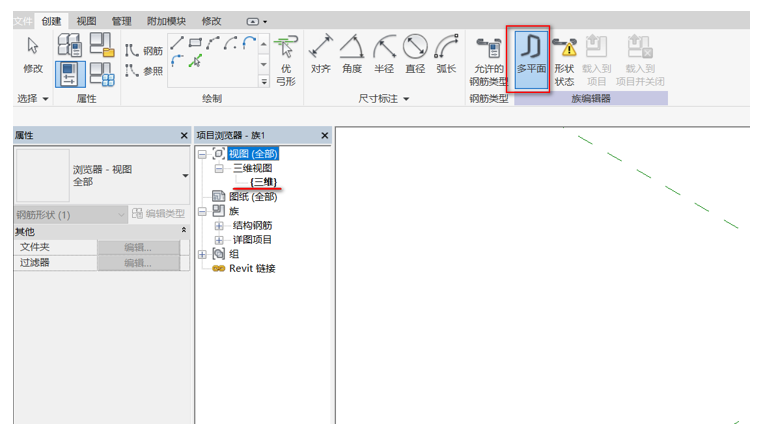

03.在其“项目浏览器”中，只能选择“三维”视图，如若要切换回二维平面图可取消“多平面”，如图3.7-2所示。
图3.7-2

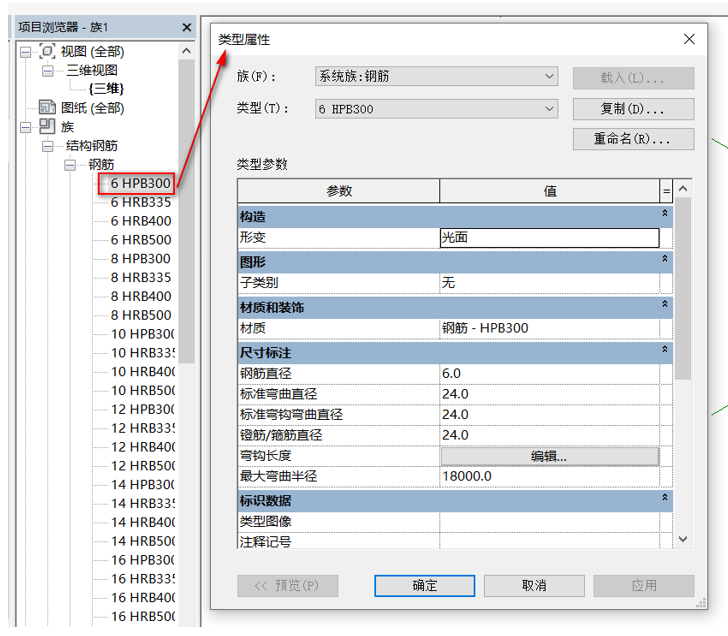

04.在其“项目浏览器”的“族”中，可选择相应的“钢筋”或“钢筋弯钩”双击对其进行编辑，如图3.7-3所示，可在“族类型”中选择所需要的类型。
图3.7-3

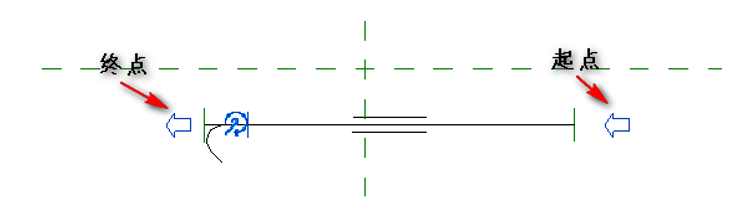

05.在“创建”选项卡下点击“钢筋”的“绘制”面板进行绘制钢筋，如图3.7-4所示。
图3.7-4

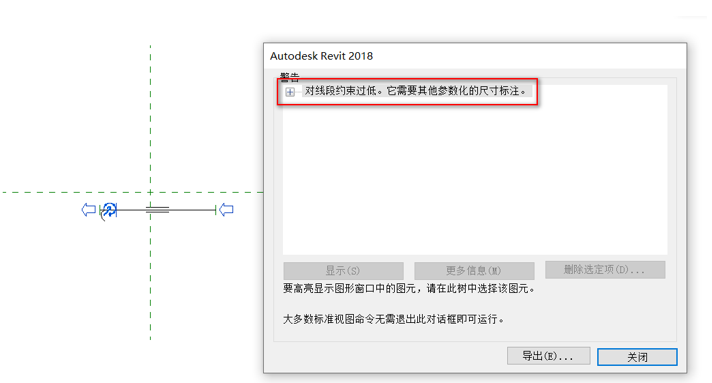

06.当“创建”选项卡下的“形状状态”灰显时，表明此钢筋可用。当“形状状态”可选择时，表面钢筋还需编辑，点击“形状状态”进入查看原因，并进行相应的更改，如图3.7-5所示。
图3.7-5

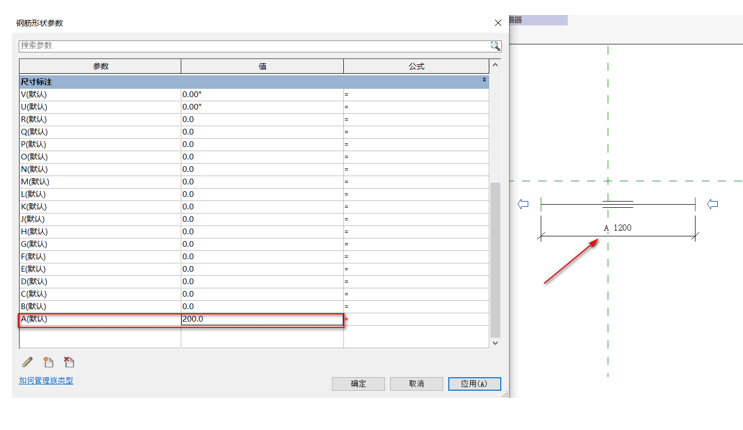

07.在绘制钢筋时需赋予参数标签，并给赋予的参数标签一个参数值，如图3.7-6所示。（注意：钢筋的数值并不会随着参数标签的参数值变化而变化）
图3.7-6
本文版权归腿腿教学网及原创作者所有，未经授权，谢绝转载。
