2.2 壁灯

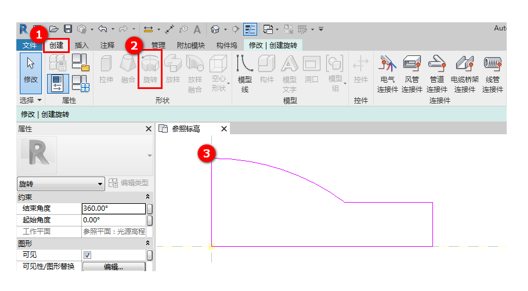

打开Revit，选择“新建”族，在族样版中找到“基于墙的公制照明设备”族样板打开。点击“创建”选项卡下的“旋转”工具，将壁灯基于墙的主体轮廓绘制出来。如图2.2-1所示。
2.2-1
接着使用“修改”选项卡下的“对齐”工具将基于墙的面约束在墙上。对图元的高度进行注释，并且将其设置为参数。如图2.2-2所示。
2.2-2

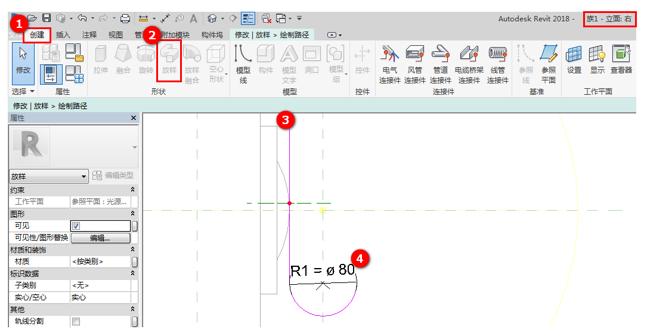

在“项目浏览器”选项框中找到立面，将视图切换至“右立面”。使用“创建”选项卡下的“放样”工具创建支架部分；首先绘制放样路径，结合“线”和“圆形-端点弧”命令将放样路径绘制出来，需要注意将圆心位置放置在光源点的纵轴上。绘制完成后，对“圆心-端点弧”路径进行注释，同样设置为参数。如图2.2-3所示。
2.2-3
单击“完成编辑模式”完成路径绘制。

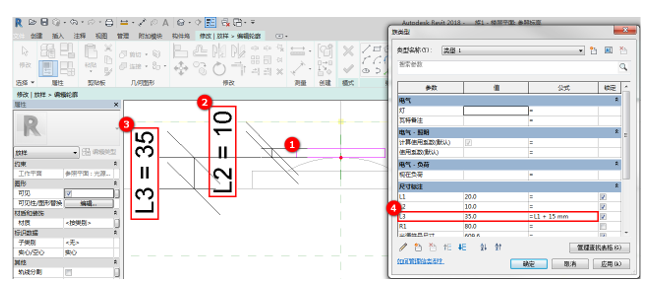

点击“编辑轮廓”命令按钮绘制轮廓，选择转到“楼层平面：参照标高”，绘制如下图所示的轮廓，完成后将轮廓宽以及轮廓底边距墙距离进行标注，将两个标注设置为参数，为L2设置一个计算公式，使其与基于墙的主体相关联，始终附着在主体上。如图2.2-4所示。
2.2-4
最后单击“完成编辑模式”完成放样的绘制。

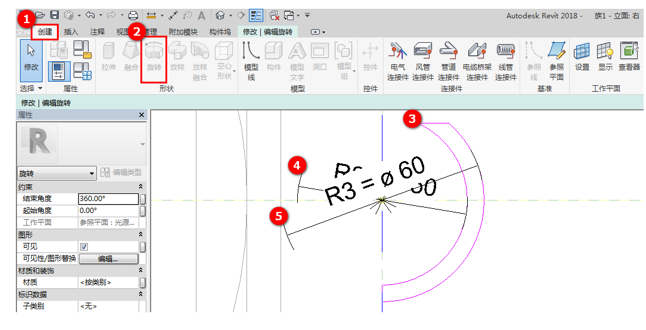

切换至“右立面”，使用“旋转”工具“圆形-端点弧”绘制灯罩，绘制两个“圆心-端点弧”，圆心都在光源中心。对内径和外径进行注释，并设置为参数。如图2.2-5所示。
2.2-5
单击“完成编辑模式”完成灯罩绘制。
使用“旋转”工具绘制灯罩下的灯座。对灯座顶部距离光源距离进行标注，并设置为参数，使其始终约束在灯罩底部，并对齐锁定在参照平面上。如图2.2-6所示。
2.2-6
单击“完成编辑模式”完成灯座绘制。如图2.2-7所示。
2.2-7

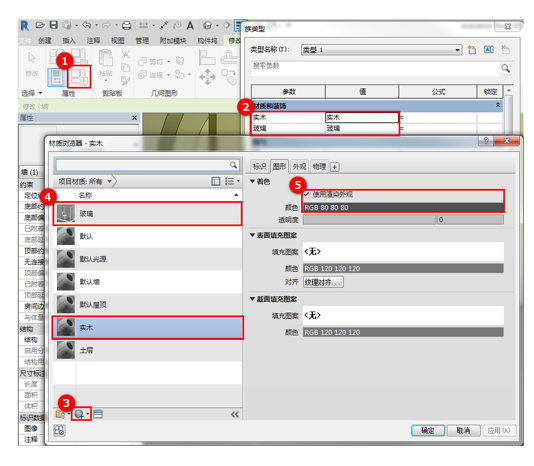

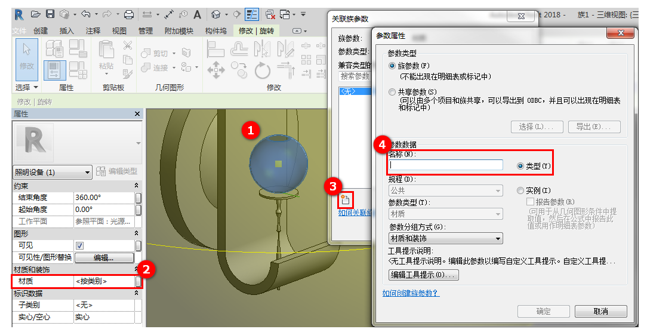

完成绘制后，单击灯罩部分，找到属性框中“材质和装饰”栏，点击“新建参数”创建材质参数（玻璃材质）；单击“族类型”，找到“材质与装饰”，为其设置为相应的材质（玻璃）。如图2.2-8所示。
2.2-8
重复上述操作，将其他图元设置为相应材质。

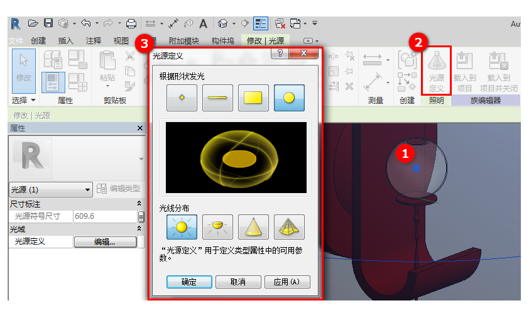

接着设置光源，单击“修改/光源”选项卡下的光源定义按钮，选择合适光源。设置完成后，单击“族类型”，找到“光域”栏，对光源的相关参数进行调整。如图2.2-9所示。
2.2-9

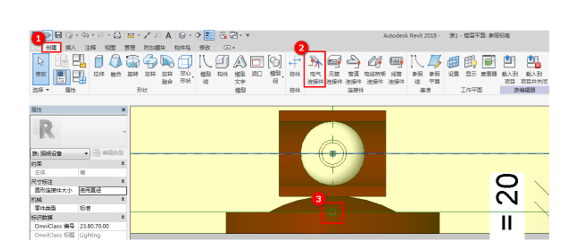

最后，使用“创建”选项卡下方的“电气连接件”工具为壁灯添加电气连接件。如图2.2-10所示。
2.2-10

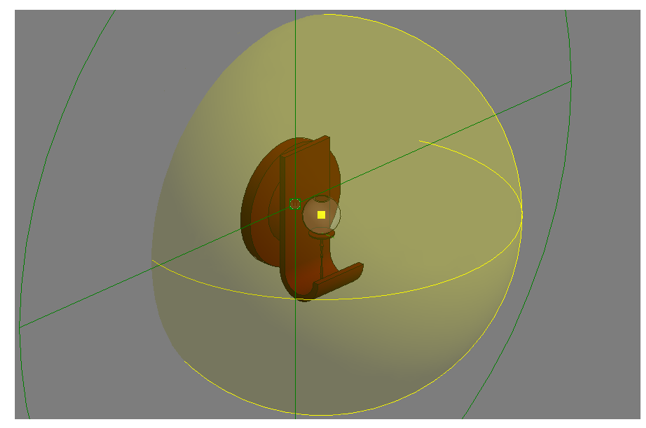

这样，我们就绘制完成了一个简单的壁灯族。如图2.2-11所示。
2.2-11
