2.5 蹲式大便器

打开Revit，选择“新建”族，在族样版中找到“基于墙的公制卫生器具”族样板打开。单击“创建”选项卡下的“拉伸”工具，将蹲式大便器的台阶轮廓绘制出来，使用对齐工具将基于墙的边对齐锁定在墙上。如图2.5-1所示。

2.5-1

单击“完成编辑模式”完成轮廓绘制。

切换到“放置边”立面视图当中，对台阶的高度进行拉伸，也可以在“属性”面板中调整“拉伸终点”的值，将其调整为150mm。如图2.5-2所示。

2.5-2

进入“楼层平面：参照标高”视图当中，绘制参照平面用于约束大便器的位置及尺寸大小。接着使用“拉伸”工具将大便器的轮廓绘制出来，利用“圆角弧”绘制工具对大便器各个角进行倒角，并将各个边锁定在参照平面上。如图2.5-3所示。

2.5-3

单击“完成编辑模式”完成轮廓绘制。

在属性面板中将大便器的“拉伸起点”设置为150mm，“拉伸终点”设置为165mm。

然后单击“创建”选项卡下的“设置”工具修改工作平面，拾取台阶的拉伸终点平面作为工作平面。接着使用“空心旋转”工具，利用“拾取线”绘制命令拾取大便器的内部轮廓，并绘制轮廓线进行闭合，然后指定旋转轴。如图2.5-4所示。

2.5-4

单击“完成编辑模式”完成轮廓绘制。使用“剪切”工具，将大便器与空心形状进行剪切。

在大便器上还需要布置防滑凹槽，布置防滑凹槽前，同样的需要先来设置工作平面，拾取大便器的拉伸终点平面作为工作平面。接着使用“空心拉伸”工具将防滑凹槽的轮廓线给绘制出来。如图2.5-5所示。

2.5-5

然后单击“完成编辑模式”完成凹槽的绘制。

切换至“放置边”立面视图当中，将凹槽与大便器上部对齐锁定，在“属性”面板中将“拉伸终点”设置为5mm，并进行剪切。

完成绘制后，切换至“三维”视图中。如图2.5-6所示。

2.5-6

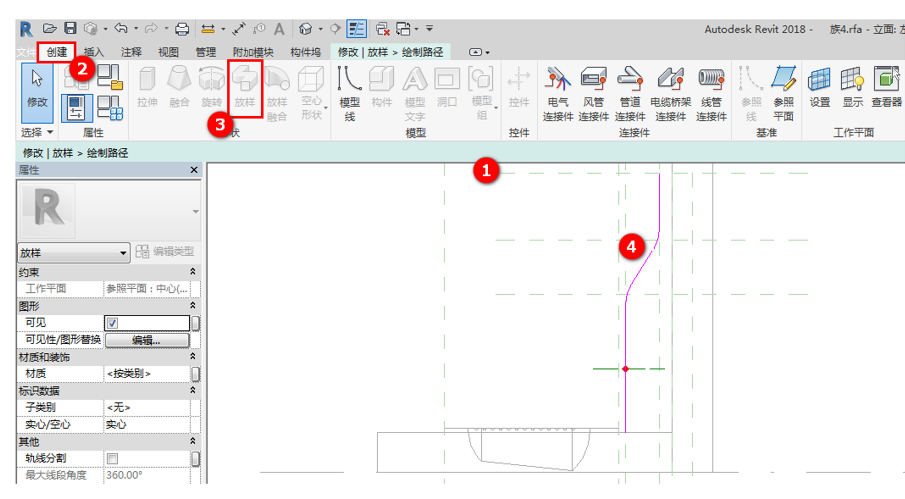

在“放置边”立面视图当中，单击“创建”选项卡下方的“设置”工具，拾取“参照平面：参照平面：中心（左/右）”作为工作平面，然后切换到“左”立面视图中绘制管道。首先绘制参照平面确定管道的位置，然后使用“放样”工具将管道的路径给绘制出来并对齐锁定在参照平面上。如图2.5-7所示。

2.5-7

然后单击“完成编辑模式”完成路径的创建，接着单击“编辑轮廓”进入“楼层平面：参照标高”视图中绘制管道横截面轮廓。绘制完成后，选中轮廓，勾选“中心标记可见”命令，同样的将轮廓对齐锁定在参照平面上。

单击“完成编辑模式”完成管道的创建。

在管道的底部还需要布置一个加强控件，使用“拉伸”工具将其轮廓绘制出来，然后切换至立面视图中进行拉伸并对齐锁定。

完成后以上的步骤后，如图2.5-8所示。

2.5-8

接着绘制开关，同样的需要先确定工作平面，进入“左”立面视图中，拾取上方管道的中心线作为工作平面，然后切换至“放置边”立面视图当中，绘制参照平面确定开关的位置。使用“旋转”工具将开关的轮廓绘制出来，并且对齐锁定在参照平面上。如图2.5-9所示。

2.5-9

单击“完成编辑模式”完成创建。

同样在“放置边”立面视图当中使用“旋转”工具，将连接件部分的轮廓绘制出来，并对齐锁定在参照平面上，设置横向的旋转轴。如图2.5-10所示。

2.5-10

单击“完成编辑模式”完成创建。

最后，拾取连接件的旋转轴所在的平面作为工作平面来绘制开关的剩余部分，切换至“楼层平面：参照标高”视图当中，使用“旋转”工具绘制轮廓线然后对齐锁定在参照平面上，并指定旋转轴。如图2.5-11所示。

2.5-11

绘制完成后，使用“连接”工具将相关联的构件连接起来，并对不同的构件添加材质。将台阶设置为混凝土材质，大便器设置为陶瓷材质，管道及开关设置为钢塑复合材质。如图2.5-12所示。

2.5-12

设置完成后，单击“族类型”工具打开“族类型”对话框，将材质参数设置为对应的材质类型并调整颜色。如图2.5-13所示。

2.5-13

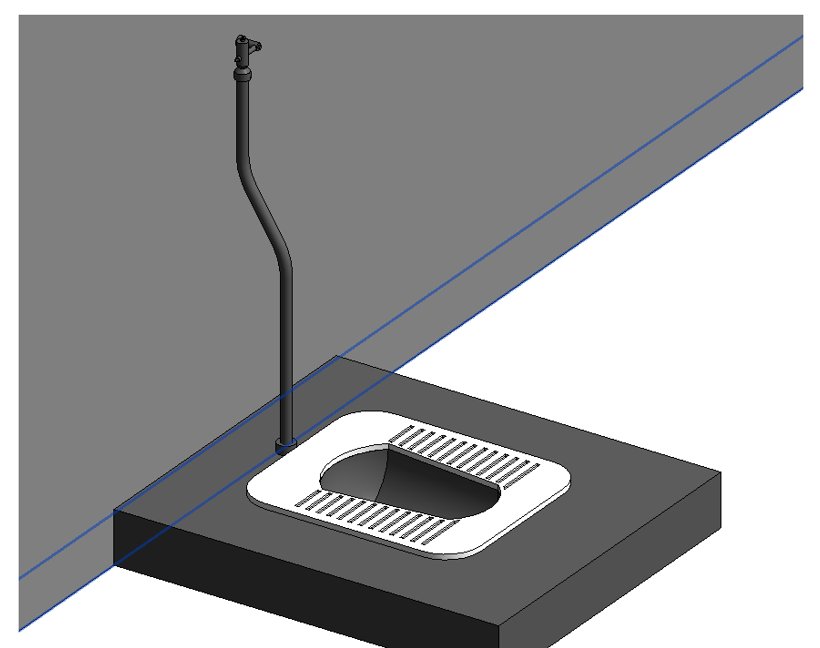

到这，蹲式大便器就基本绘制完成了，切换至三维视图当中。如图2.5-14所示。

2.5-14
