2.9 配电柜

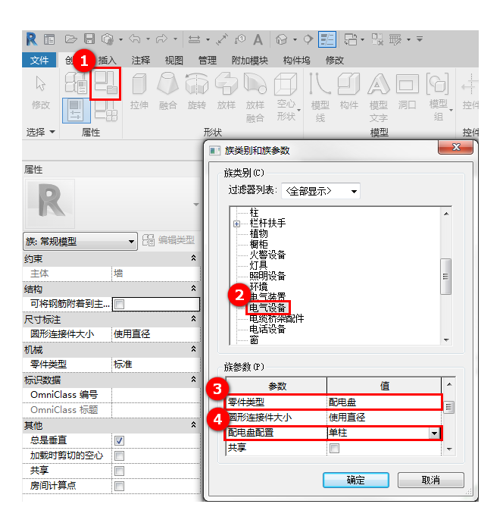

打开Revit,选择“新建”族,在族样版中找到“基于墙的公制常规模型”族样板打开。接着单击打开“族类别和族参数”对话框,对相关参数进行设置。如图2.9-1所示。

2.9-1
对于配电柜,可以分为明装的和暗装的。如果是暗装的,配电柜的箱体就会嵌入到墙体内,如果是明装的,箱体就会贴在墙体外。
接着就以创建明装的配电柜为例进行介绍。

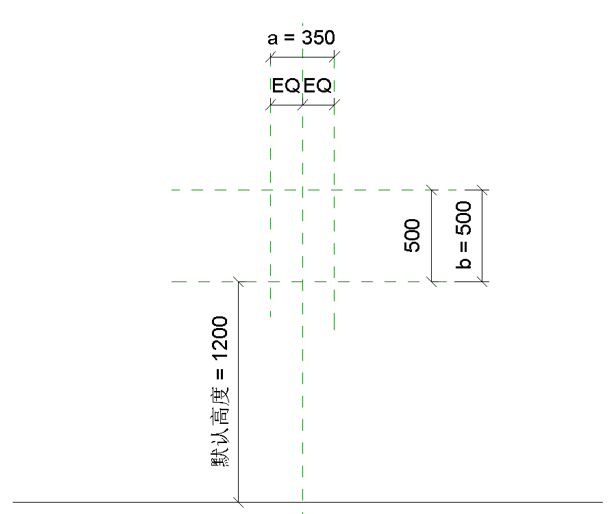

切换至“放置边”立面视图当中,首先绘制参照平面来约束配电箱柜的尺寸大小。并对参照平面进行注释,将尺寸标注设置为参数。如图2.9-2所示。

2.9-2

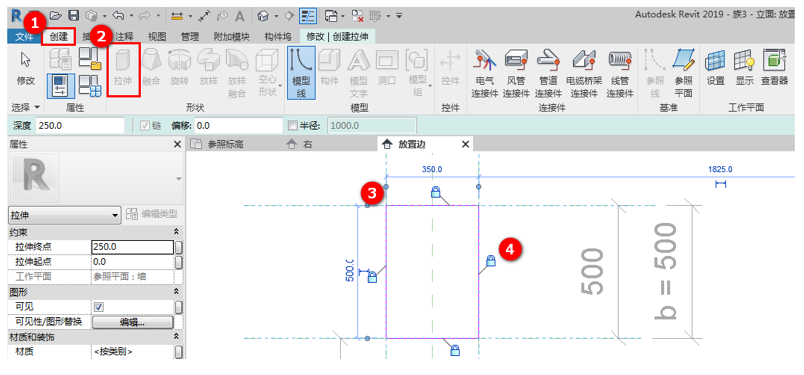

然后使用“拉伸”工具将配电柜的轮廓给绘制出来,并对齐锁定在参照平面上。如图2.9-3所示。

2.9-3
单击“完成编辑模式”完成绘制。

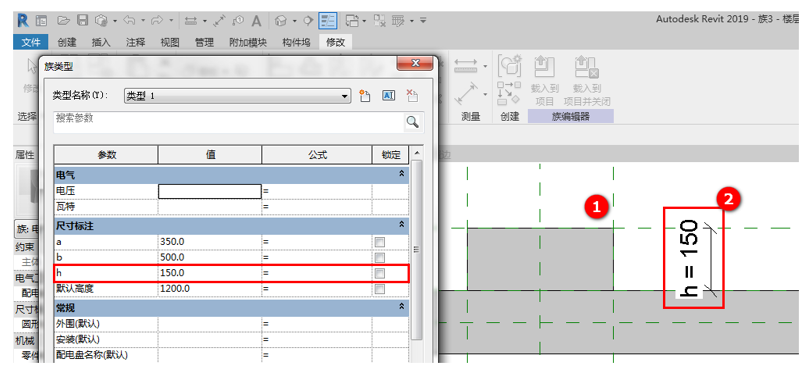

切换至“楼层平面:参照标高”视图当中,绘制参照平面用于约束配电柜的高度,使用对齐工具将配电柜对齐锁定在墙体及参照平面上,然后对高度进行注释并设置为参数“h”。如图2.9-4所示。

2.9-4

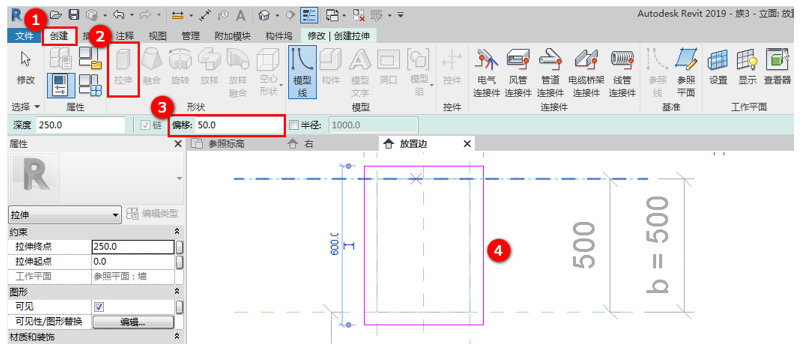

同样的在“放置边”立面视图当中,使用“拉伸”工具绘制配电柜的盖板,将选项栏中的“偏移值”设置为50mm,然后沿着配电柜主体轮廓绘制盖板轮廓。如图2.9-5所示。

2.9-5
因为盖板轮廓线是基于箱体轮廓线进行绘制的,所以在调整箱体尺寸大小时,盖板大小也会随着改变。并始终保持长、宽大于箱体尺寸100mm。
切换至“楼层平面:参照标高”视图当中,绘制参照平面用于约束盖板高度,使用对齐工具将盖板对齐锁定在参照平面及箱体上。如图2.9-6所示。

2.9-6

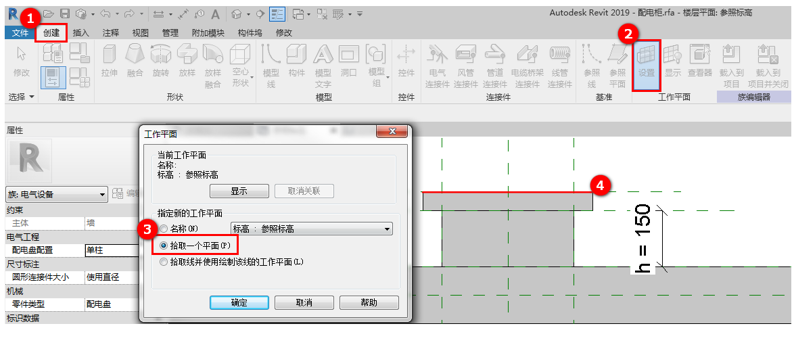

接着,单击“创建”选项卡下的“设置”工具,选择“拾取一个面”拾取盖板顶面作为工作面。如图2.9-7所示。

2.9-7
转到“立面:放置边”视图当中,使用“模型线”工具进行绘制配电柜细节。
然后为配电柜添加相应的材质。绘制完成后,还需要为配电柜添加“电气连接件”。单击“创建”选项卡下方的“电气连接件”工具,拾取配电柜表面进行布置连接件。并将连接件的相关参数关联到“族类型”当中。如图2.9-8所示。

2.9-8
同样的,单击“创建”选项卡下方的“线管连接件”工具,在“选项栏”中选择使用“表面连接件”,然后拾取配电柜表面进行布置“线管连接件”。

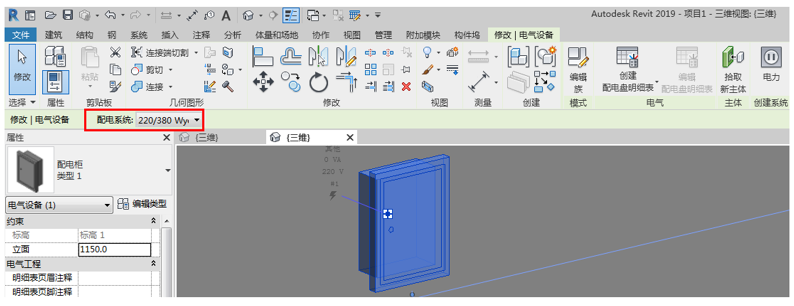

绘制到这一步,配电柜就基本绘制完成了。但是,在我们布置配电柜时,还需要将其添加到相关的配电系统当中。所以,单击“族类型”工具,根据项目需求,将“配电箱电压”设置为相应的电压大小,配电箱就可以关联到项目中设置好的“配电系统”当中。

2.9-9

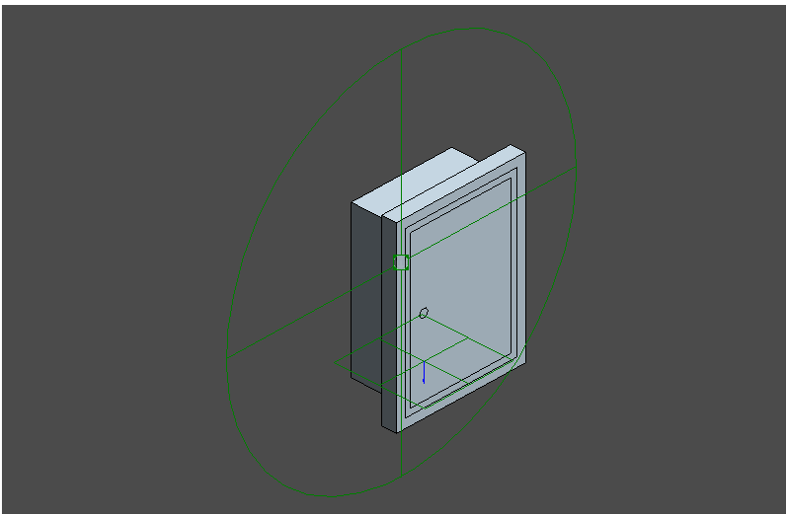

这样,一个完整的简易配电柜就绘制完成了。如图2.9-10所示。

2.9-10
