2.4管道的布管系统配置
管材设置、 管道类型标准、管段和尺寸设置
2.4.1布管系统配置
在布置管道时，管道与管件、管道与管道附件会自动生成连接。这是为什么？Revit是如何实现自动选择合适的管件进行连接的？
这就涉及到了Revit中的“布管系统配置”，指定管道的“布管系统配置”，可以通过单击“管道”工具命令，打开“属性”面板，然后单击“编辑类型”打开“类型属性”框。如图2.4-1所示。
2.4-1
或者在“项目浏览器”中展开“族”——“管道”——“管道类型”，在管道类型上单击鼠标右键，然后单击“类型属性”，打开“类型属性”对话框。如图2.4-2所示。
2.4-2

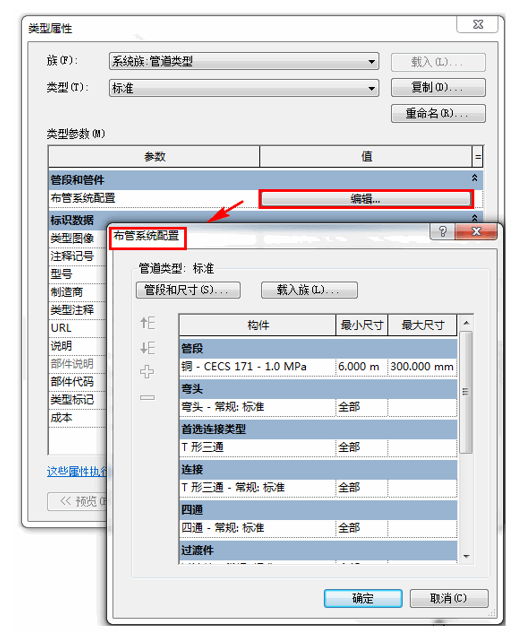

在“类型属性”对话框中的“管段和管件”下，单击“布管系统配置”对应的“编辑”。如图2.4-3所示。
2.4-3
在“布管系统配置”对话框中，指定使用时的零件和尺寸范围。一个布管系统配置中可以添加多个管段。 各个零件类型的部分可以添加多个管件（弯头、连接、四通、过渡件、活接头、管帽）。如图2.4-4所示。
2.4-4
在区域中选择要添加新行的管件类型，单击左侧的（添加行）命令， 将在下方添加新行。同理单击（删除行）命令，被选中行将被删除。如图2.4-5所示。
2.4-5
如果有多个作为管件的零件满足布局条件，则将使用所列出的第一个零件。 您可以向上或向下移动行，以更改零件的优先级。如图2.4-6所示。
2.4-6
在指定零件的尺寸范围时，“无”表示将永远不会使用该零件，“全部”表示将始终使用该零件。 在布局后修改管件时，将尺寸范围设置成“无”很有用。 在启用约束布管系统配置选项时，尺寸被设置成“无”的管件将显示在“类型选择器”中。
