通常在Revit软件中建立的钢结构节点都是又丑又麻烦，现在Autodesk发布了一款名叫Structural Connections for Revit 的插件，主要功能是钢结构构件连接节点设计，设计的结果可供深化设计单位、钢结构加 工单位借鉴，在此基础上高效的进行全方位的深化设计。
Revit 2018中插件定义的连接类型分为以下主要类别：所有连接(All Connections)、梁拼接(Beam end to end)、柱-梁连接(Column-Beam)、常规支撑节点(General bracings)、梁上的板(Plates at beams)、管连接(Tube connections)等，合计约130多种节点链接样式，基本涵盖了钢结构设计中常用到的节点。下面来进行简单介绍。
01

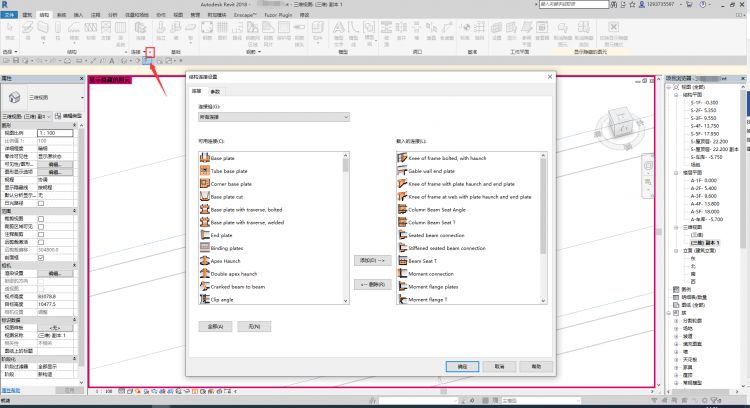

首先搭建几根钢梁，点击结构内的连接下拉按钮，添加自己需要的连接类型后，点击“确定”，如图所示。
02

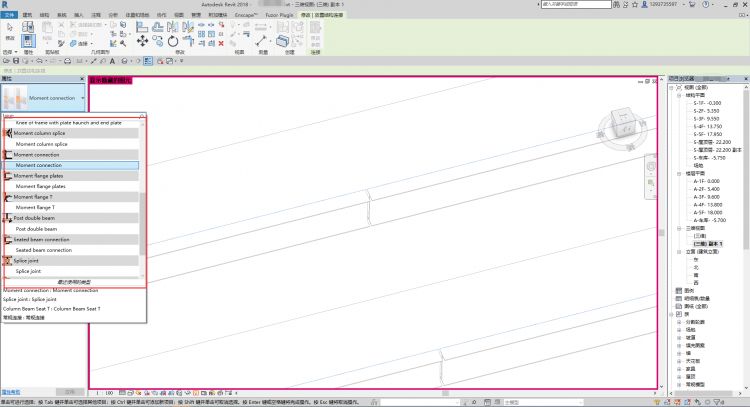

然后点击“连接”，选择自己需要的连接节点，如图所示。
03

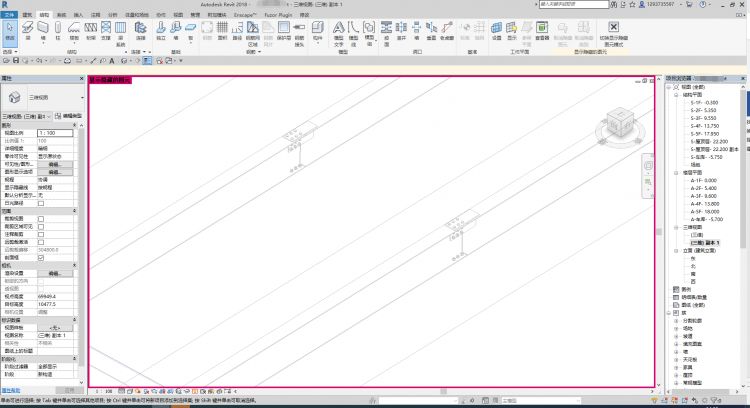

选择中需要连接的梁，再次点击连接就而可以完成连接，如图所示。
需要注意的是，Structural Connections for Revit插件只支持revit2017版及以上的版本。
