在Revit中，将机电模型绘制完成后，往往需要多人同时对一栋楼的模型进行优化，在无法使用中心文件时，需要将机电模型拆分为多个单层项目，这时可以按标高快速拆分机电模型。1.首先复 制一个需要拆分的机电模型，根据需求修改命名为B1机电模型，如图所示。

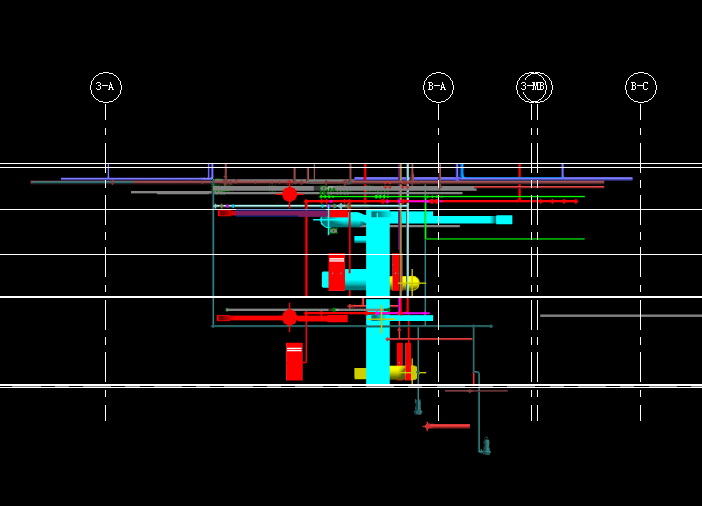

2.打开复 制的项目文件，进入立面视图，如图所示。
3.使用由左上至右下的框选方法，框选B1F标高以下的模型点击删 除，如图所示。

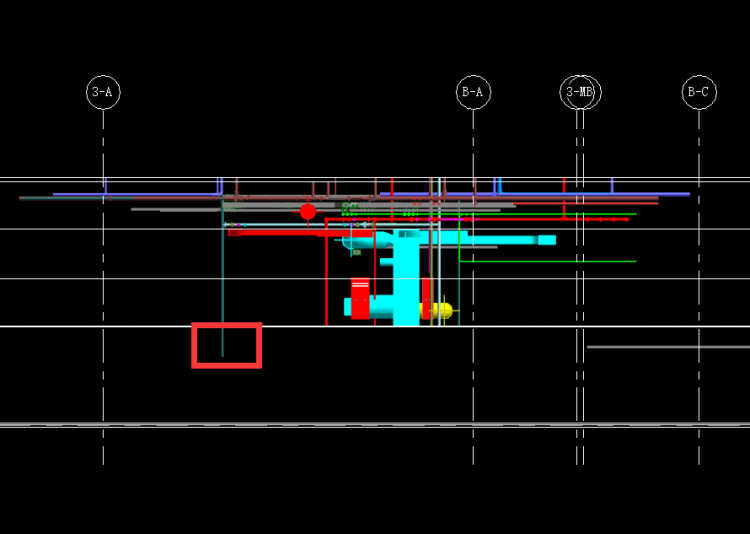

4.此时发现会有部分立管未能按要求删 除，点击修改面板中的“修剪/延伸多个图元”对多余的立管进行修改，如图所示。

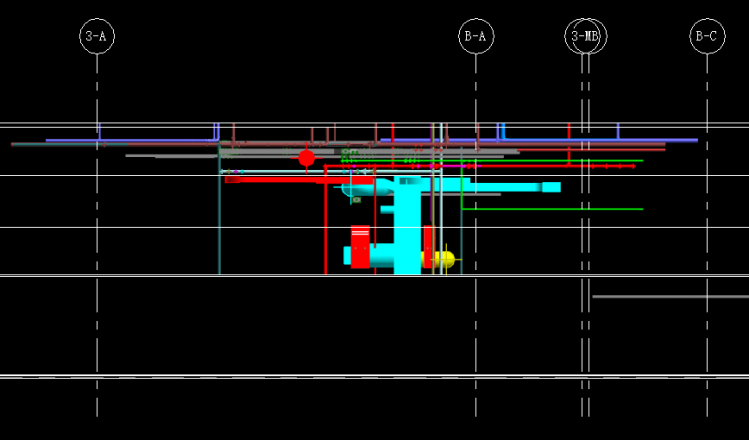

5.点击B1F标高，再次框选B1F标高下的立管，完成后如图，保存模型，即完成B1F模型的拆分。
按标高快速拆分机电模型的意义：在完成机电的建模后，往往根据时间的安排，需要多人同时进行一栋楼的模型优化，将机电模型按标高快速拆分为多个单层项目，可以大大提高工作效率，缩短项目周期。
