【网友投稿】三维流程工厂设计介绍及工作流程

发布于：2017-05-17 11:47:46

首页/技术分享/Plant 3d

12899

网友投稿

首先感谢网友的分享！我本意希望能让作者为大家所熟知，但作者比较低调

三维设计：通常这个这个概念不同人的理解，会相差很大。

P3D（全称Autocad plant 3D）是Autodesk公司针对配管所出的解决方案，主要面对管道专业用的，其中P&ID模块主要是为了使得PID与三维管道的衔接（个人感觉用处不大）。我们一般主要用的是P3D的三维管道部分。

其实，化工上三维设计准确的叫法应该是三维流程工厂设计，三维管道技术只是其中一小部分。

AUTODESK AUTOCAD 是通用平台，二维设计和三维设计均可。也可绘制设备，管道，阀门，及土建和结构三维模型，三维不智能，也不可参数化。

Revit系列分为三个模块

Revit architecture（针对建筑师和设计师进行土建设计，建立三维模型及信息化）
Revit structure（针对结构工程师进行结构设计，建立三维模型及信息化）
Revit mep（针对暖通、电气和给排水工程师，建立三维模型及信息化）

通常如果需要准确的土建结构模型，可将其导入autocad Plant 3D中，如果不需要精确信息，cad三维建模也可完成。

Inventor系列

该软件主要是针对设备制造工程师，及机械制造工程师，也可对应用于小系统、模块化的设备及管路（MVR系统）。所建的设备最大的优势是可以参数化，可应用于实际设备制造。
Autocad Plant 3D 系列
分为P&ID模块（个人觉得用处不大，目前在国内）和三维管道建模模块

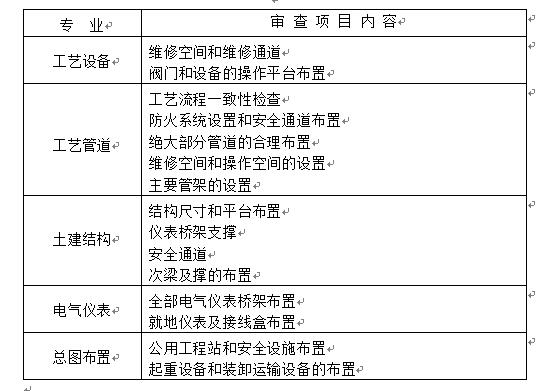

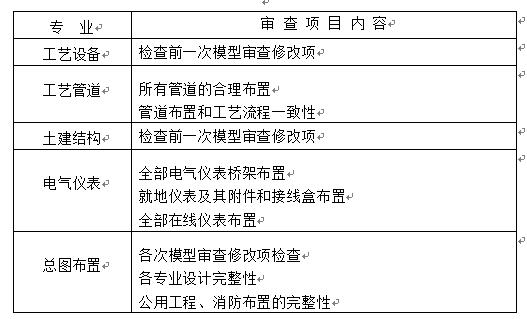

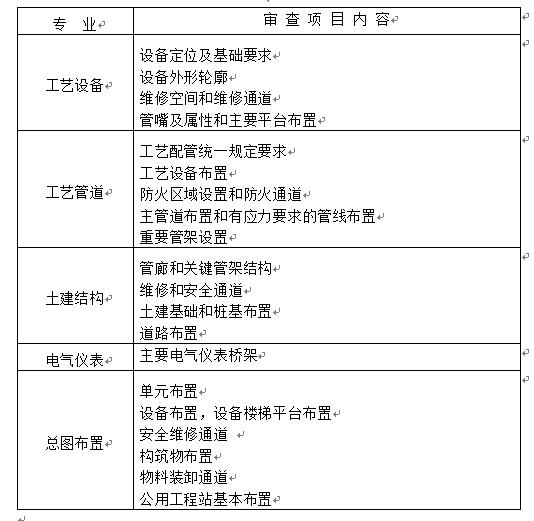

在对设备外形和土建要求不是很精确的情况下，可以利用自带的cad三维模块，进行土建和设备建模，是一款低端高智能的三维管道设计软件，具有与其他三维管道设计软件几乎一样的功能。比如，从三维管道模型中抽取，单线图（轴测图）、管道布置图（平立面），综合材料表，设备一览表等报表，以及与其他专业或本专业进行协同工作。不过，该软件本身需要与Navisworks配合，对三维管道进行碰撞检查，然后导出碰撞信息，再返回P3D中，进行模型修改。
