【狗蛋分享】墙体包络的作用

发布于:2017-05-17 16:41:32
首页/技术分享/Revit
收藏
12140

曾子桑

更多

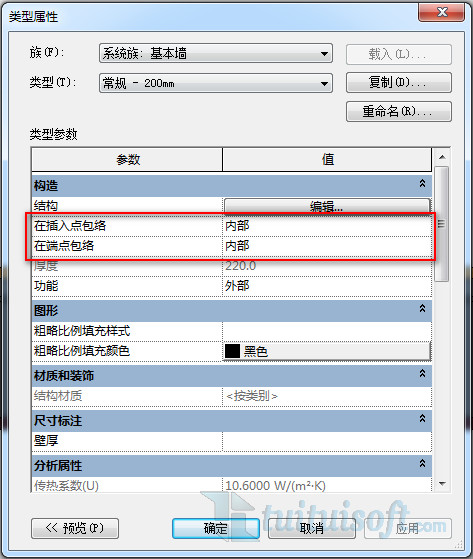

我们在进行墙体设置的时候,在类型属性中可以总是会看到【在插入点包络】和【在端点包络】这两项设置,但是却很少使用到它们,今天我们就来讲讲这两项的作用

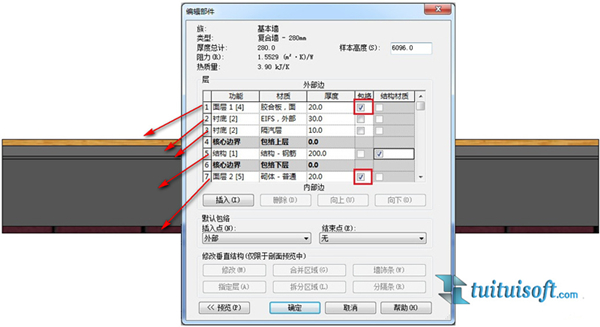

我先设置一个复合墙,内部和外部都分别勾选一个包络,方便大家理解


【在插入点包络】:是指在墙体中插入族的时候(例如门窗族等),在插入的边缘进行包络

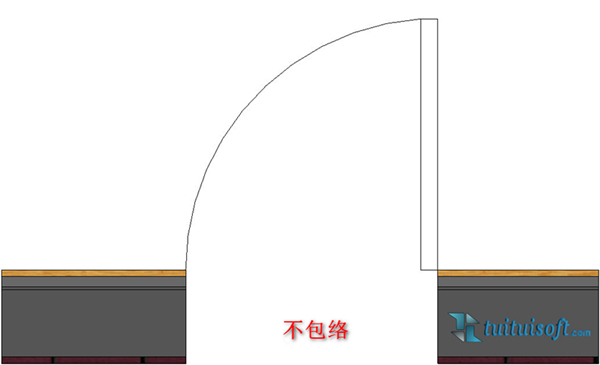

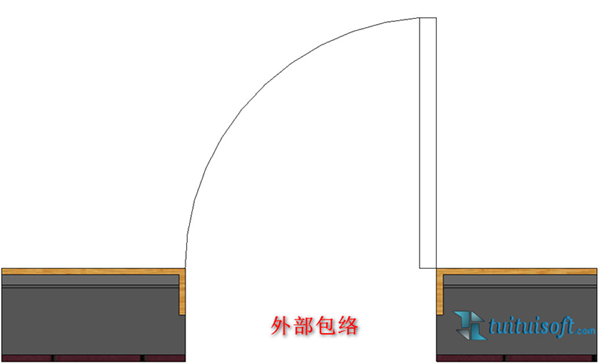

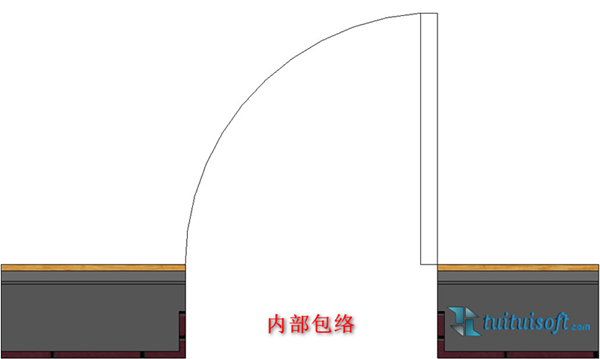

其中包括“不包络”、“外部”、“内部”、“两者”这四项,四项的区别如图所示









【在端点包络】:是指在墙体的端点处进行包络

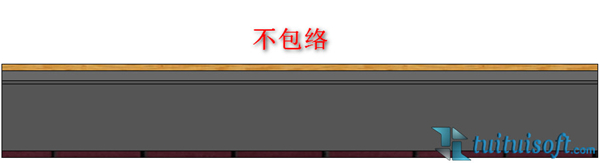

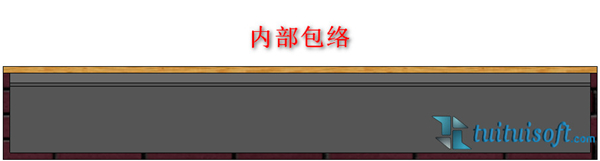

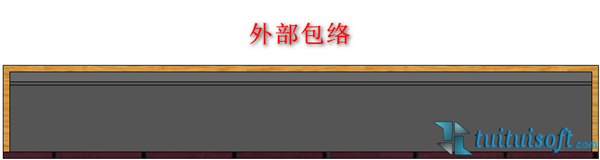

其中包括“不包络”、“外部”、“内部”这三项,三项的区别如图所示







这就是包络的基本作用

OVER~
