如何绘制车道?

发布于:2017-05-17 17:46:31
首页/技术分享/Revit
收藏
15229

刘友宏

更多

今天学习了如何绘制车道,之前以为用坡道命令就行了,没想到竟然还能用楼板来做。


关键命令:修改子图元

其实方法很简单,绘制完楼板后使用“修改子图元”命令修改楼板边缘高度即可!

具体操作:

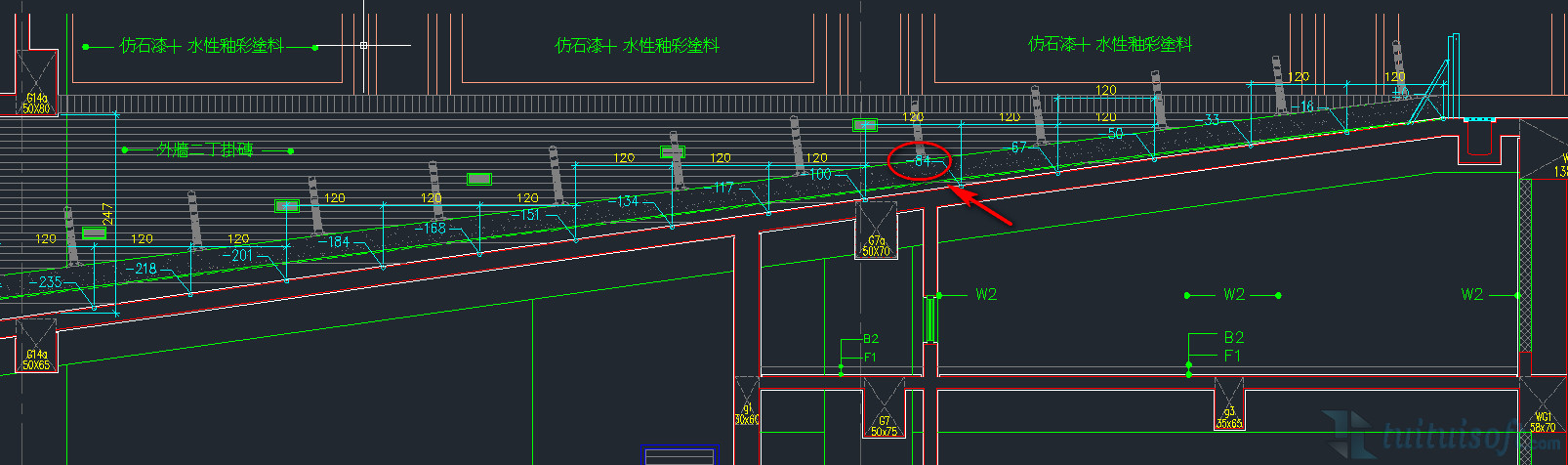

1、首先要看懂车道剖面图上的高程点,如下图,红色标注为高程点,用来设置楼板边的高度

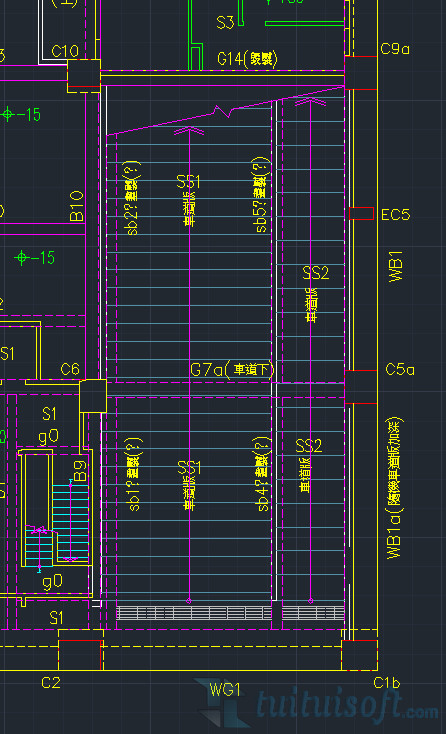

2、根据平面图使用楼板命令绘制车道,可以将这一段车道分成几个部分进行绘制。

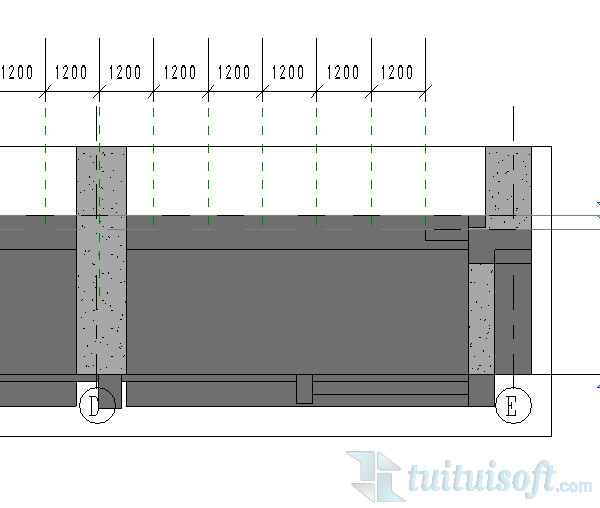

3、这里我们将车道分成三个部分进行绘制,绘制前可以做一个车道的剖面图,接着在剖面视图中根据图纸绘制几条参照平面

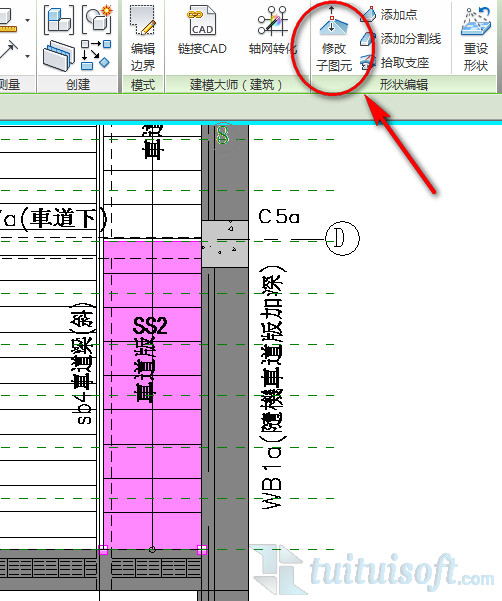

4、在平面图中绘制一段楼板,楼板的长度为高程点间距的整数倍,接着选中楼板,在上方的修改选项卡中选择“修改子图元”命令

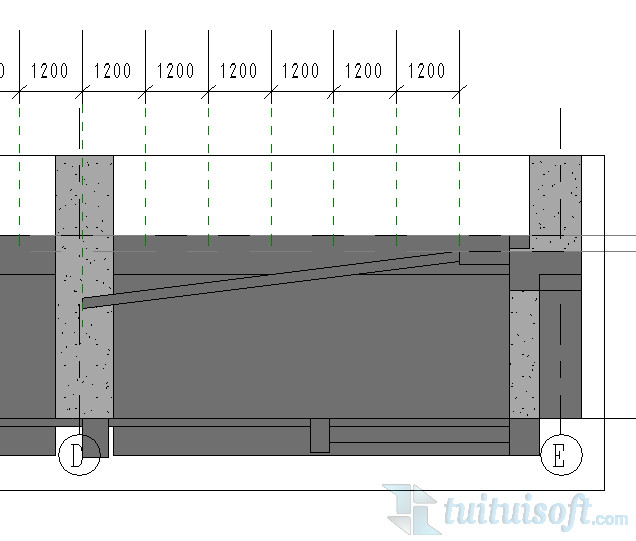

5、选择楼板边,设置最低点和最高点高程



6、这样一段车道就绘制完成了,可以根据这种方法绘制其他车道,对于转弯处同样可以使用这种方法,只需要根据平面图修改楼板形状即可

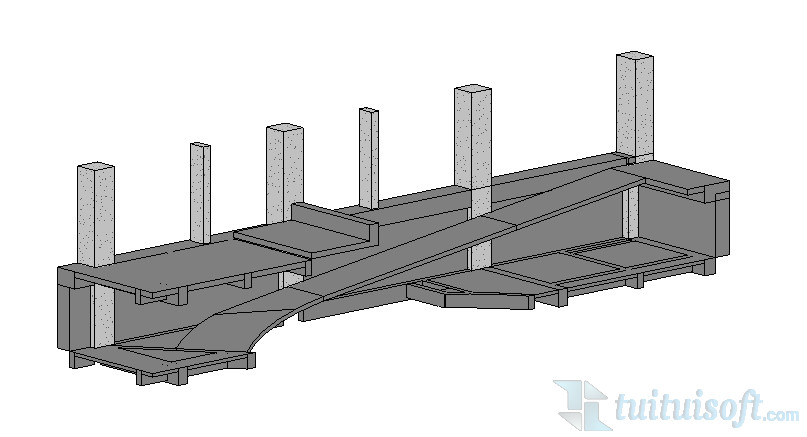

7、成果!
