前面我们讲了AutoCAD Plant 3d 里管道和设备元件的端码类型，根据不同的端码类型可以有多种连接方式！

那么怎么设置呢？

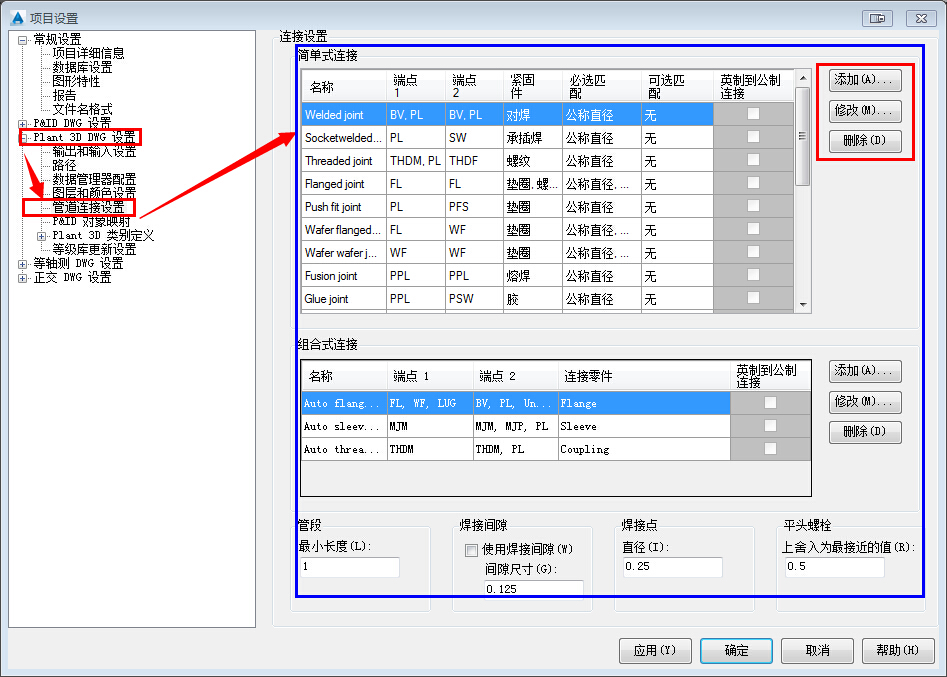

1、打开项目设置

2、找到“Plant 3D DWG设置  —  管道连接设置”

3、你可以对连接方式进行：添加、修改、删除等操作！

在我们布置管道的时候软件会去判断，我们所绘制的管道与管道相连、或管道与设备相连、管件与管道相连等等....，软件会根据连接两端的端码类型进和上述设置进行匹配若这连接两端的端点匹配形式在上述设置中存在，那么就可以进行连接，并且添加相应的紧固件

例如：
 当为法兰连接的时候会添加垫圈及螺丝组（当然这些也是上面进行设置，你可以自己定义）但这部分只是添加占位符在三维模型可能没有体现，但在BOM中可以体现！

在连接设置里分为简单连接和组合式连接：

简单连接：

用于将管道固定在一起的紧固件（例如焊接或螺栓组）。软件提供了默认的简单式连接类型（例如焊接连接、法兰连接和承插连接），用于连接具有匹配公称直径的管道。简单式连接中还会指定用于支撑连接的零件（例如：垫圈）。

允许管道进行连接的连接元件或接头（例如：带颈对焊法兰）。默认的组合式连接类型包括“自动法兰”，这种类型会在管道和管件的直径、压力等级以及密封面相匹配时添加法兰连接元件。

注：
1、 哪怕我们等级中有法兰，当满足“自动法兰”条件的时候软件会自动添加法兰，法兰的类型为上述设置中设置的，若等级库中有法兰则采用等级库中的法兰进行连接！
2、无法自定义简单式连接中可用的紧固件列表。另外，不能添加到 Plant 3D 类别定义
