在revit做室内内墙装饰时，踢脚线如何绘制?绘制踢脚线的方法有很多，那如果用公制轮廓族的方法绘制踢脚线，那该如何做？

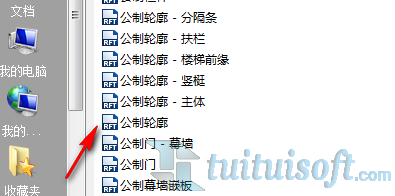

首先新建公制轮廓族：
接着在工具栏中点击创建工具栏中选择“线”：

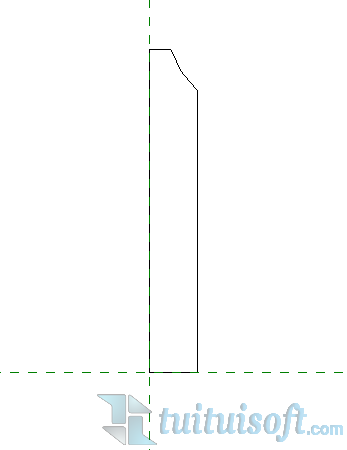

绘制前在项目浏览器中选择参照标高，在参照标高平面中绘制踢脚线的形状，具体的数据根据图纸要求定比如：

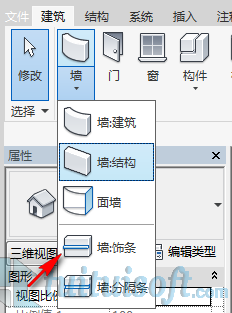

接下来把绘制好的踢脚线形状载入项目中，在三维视图中选择建筑墙下拉栏中选择“墙饰条”：

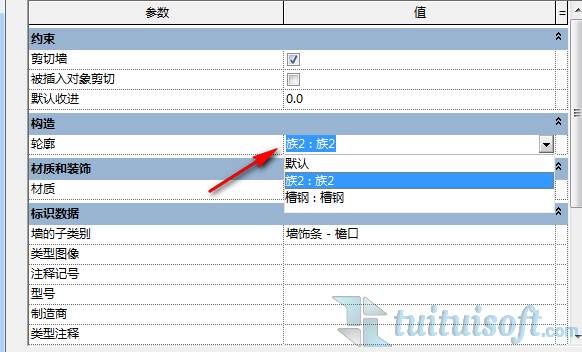

在墙饰条的属性栏中选择“编辑类型”里的构造中的“轮廓”中选择之前做好的踢脚线轮廓族：

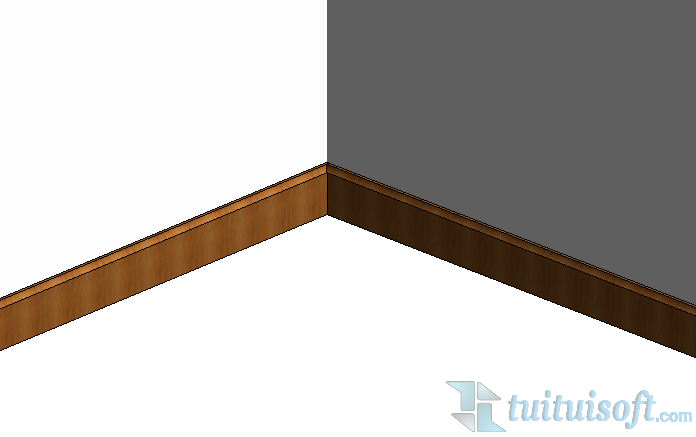

接下来是在三维中放置墙饰条，则踢脚线就完成了。
