【狗蛋分享】如何使用嵌套族绘制内嵌式墙饰条

发布于:2017-08-23 09:23:16
首页/技术分享/Revit
收藏
5503

曾子桑

更多

在进行墙体装饰的时候,旁友们有的时候会遇到需要将装饰物嵌入主体结构当中的情况,辣么,狗蛋今天就用墙饰条为例来讲讲如何绘制能够自动嵌入主体结构当中的装饰族。

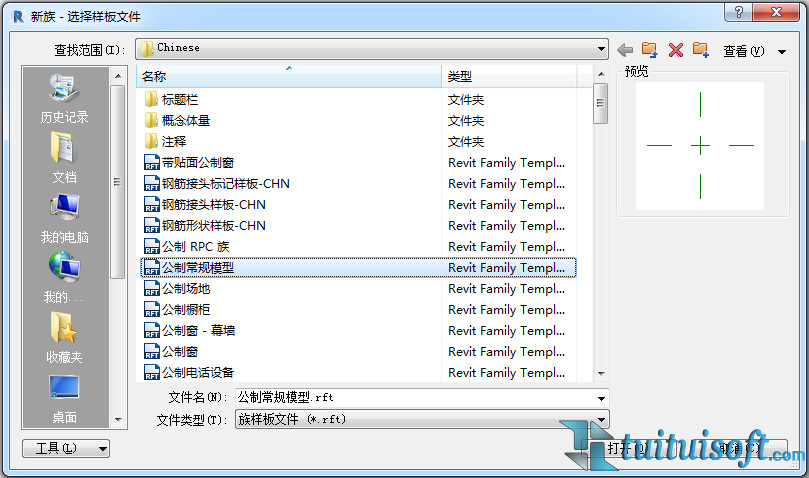

首先,我们选择【公制常规模型】来创建墙饰条的样式

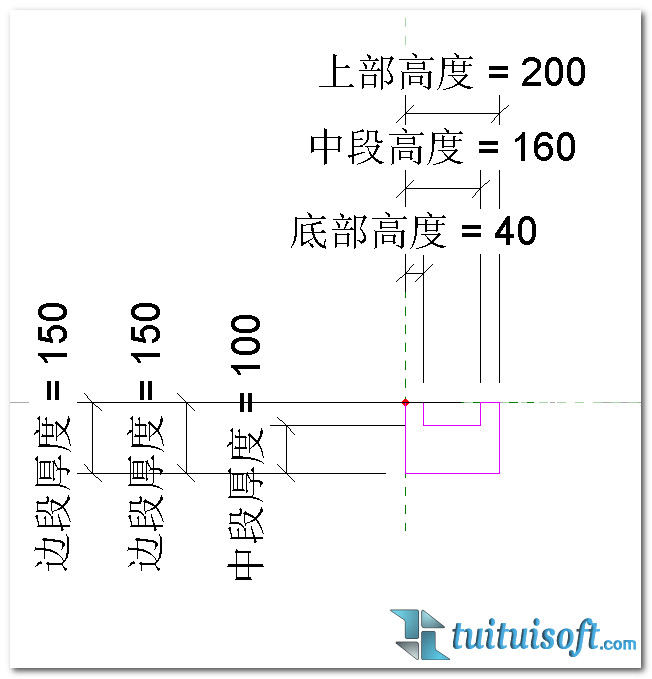

因为我们创建的是墙饰条,根据主体的长宽高不同墙饰条的规格也是会发生变化的,所以我们需要对它进行参变

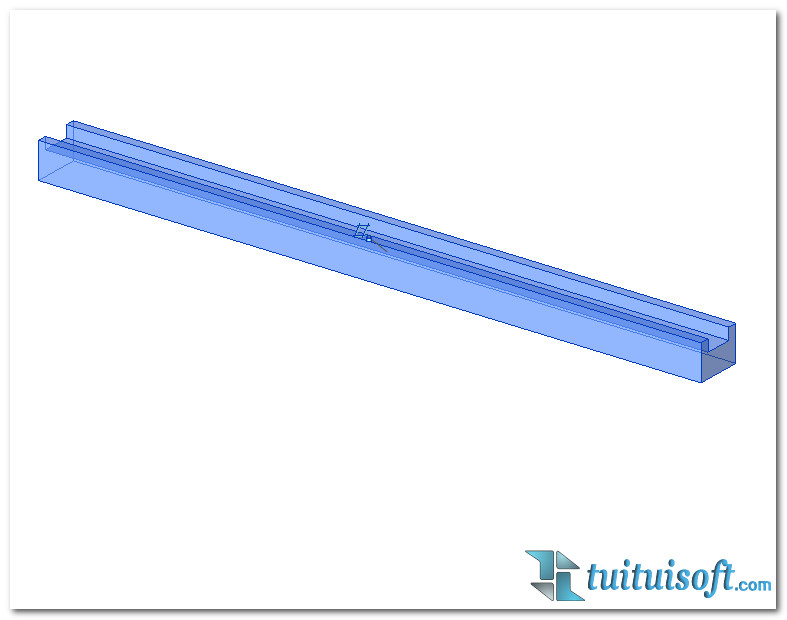

这样,墙饰条族的样式就绘制出来了

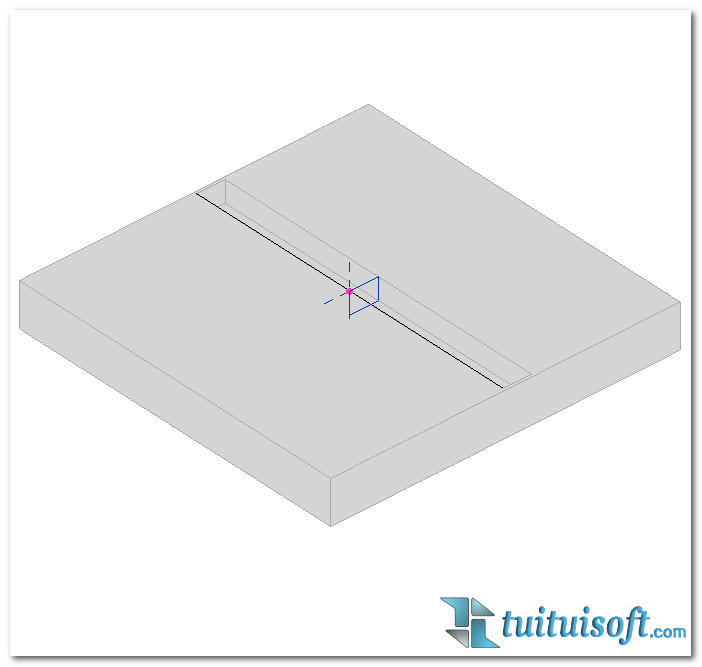

接着,我们再使用【基于面的公制常规模型】创建一个空心剪切族,空心剪切族的长宽高与墙饰条的样式族相对应

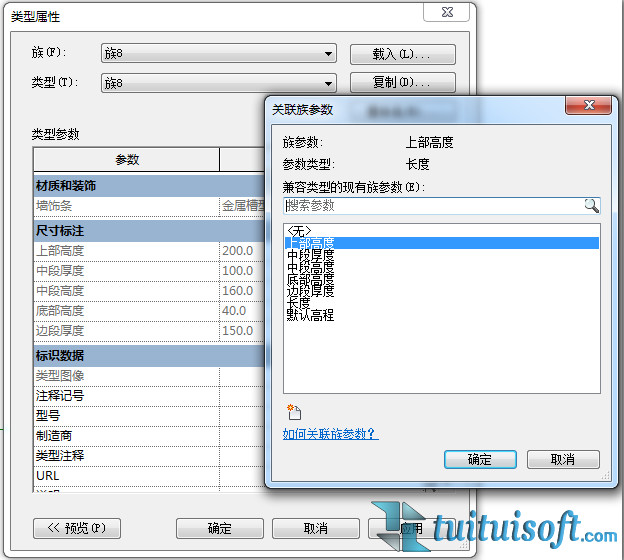

最后,将墙饰条的样式族载入空心剪切族当中,使用【关联族参数】对他们进行参数的嵌套

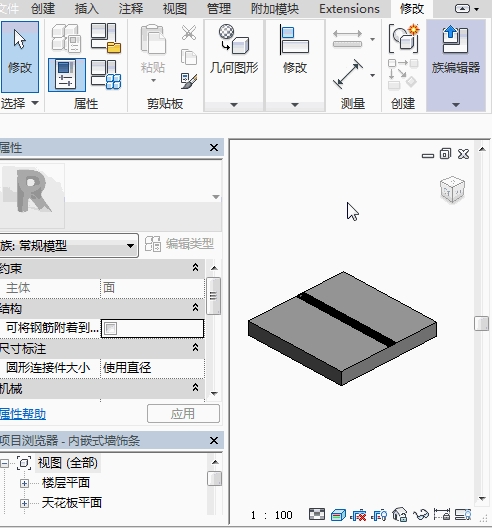

然后,我们将它载入项目中试玩一下



不管是结构还是建筑主体都可以内嵌,并且进行参数变化

OVER~



内嵌式墙饰条族的做法是腿腿网【零基础Revit小别墅入门教程】中的一节,想要观看详细做法的请戳
