楼梯族名词那么多,你都懂吗?

作者:林舒容 发布于:2017-09-15 浏览:599


  在Revit中,楼梯是一个相对复杂的嵌套系统族。随这软件版本的升级,Revit楼梯已经取消了草图绘制方式,只能使用楼梯构件绘制,为了能够准确定义楼梯的属性和样式,对于楼梯的各个构件都有不同族文件来定义。这就导致了楼梯族当中的名词非常多,刚开始学习编辑楼梯的人可能就会产生混乱了,比如年少的我

 为了帮助大家更好地使用和理解楼梯族,我把楼梯族文件中会遇到的一些族文件的名词整理罗列了出来,希望能够帮助大家在学习的过程中减少一些困扰。

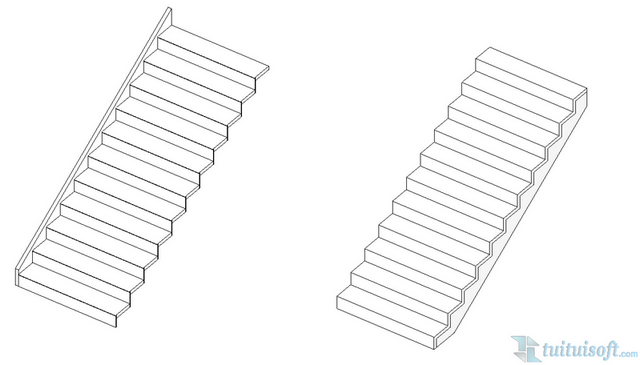

 在楼梯族中嵌套有三种构件族,分别是梯段,平台,和支撑。首先,楼梯梯段有两种族文件,分别是整体梯段和非整体梯段,怎么理解整体和非整体呢,如下图所示,左图为整体梯段,右图为非整体梯段,整体梯段是有结构厚度的,踏面和踢面是在连接在一个实体中的,而非整体梯段中,踢面和踏面是组合在一起的平板,梯段是不起结构支撑作用的,需要有支撑构件来承担结构荷载。

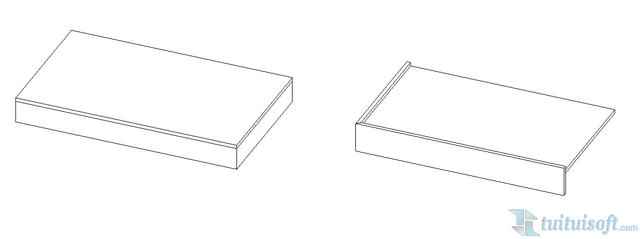

  同样的,楼梯平台也有整体平台和非整体平台两种族文件,与梯段是类似的。在下图中左边为整体平台,右边为非整体平台。整体平台同样是一块有厚度的结构板,而非整体平台只是一块踏板,结构作用由支撑承担,平台的支撑形式可以直接继承梯段的设置,也可以单独设置。

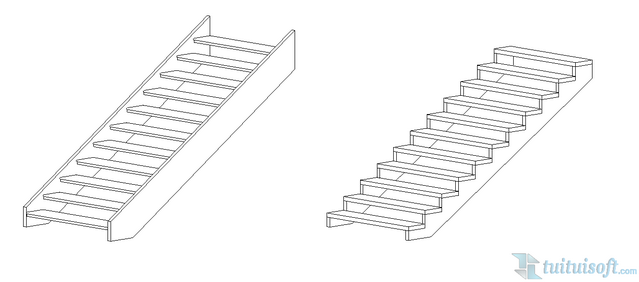

  楼梯的支撑也有两种,分别是梯边梁和踏板梁,如下图所示,左边的非整体楼梯使用的梯边梁是封闭整个梯段边缘高出踏板面,而右边的整体楼梯使用的踏板梁为锯齿状,只到楼梯踏板面下方。



了解完各个楼梯构件族的称谓含义之后,这些构件组合成的楼梯族就比较容易理解了。楼梯系统族总共有三种,分别是整体浇筑楼梯,组合楼梯和预浇筑楼梯。

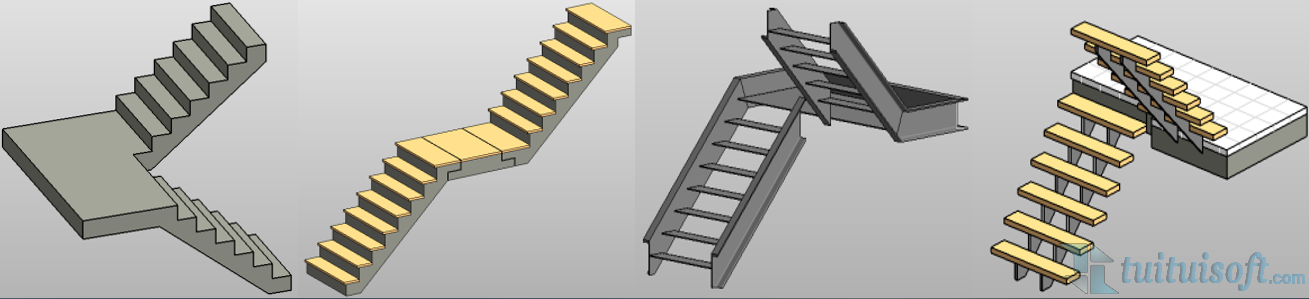

  图片中从左起开始为整体浇筑楼梯,预浇筑楼梯和组合楼梯,其中整体浇筑楼梯和预浇筑楼梯都是由整体梯段和整体平台组合成的,区别在于预浇筑楼梯平台和梯段之间的连接方式比较特殊,为了预制构件的连接度需要设置开槽。而组合楼梯的梯段是非整体梯段,平台可以选择整体平台或非整体平台。

  以上!

  你萌都看看明白了咩
