如何使用过滤器区分强弱电缆桥架

作者:小夏 发布于:2017-09-29 浏览:228


问:

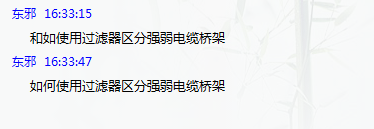

当一个项目里强弱电缆桥架很多很乱时,难以区分,这时就可以使用过滤器区分强弱电缆桥架了,那如何使用过滤器来区分强弱电缆桥架?

答:

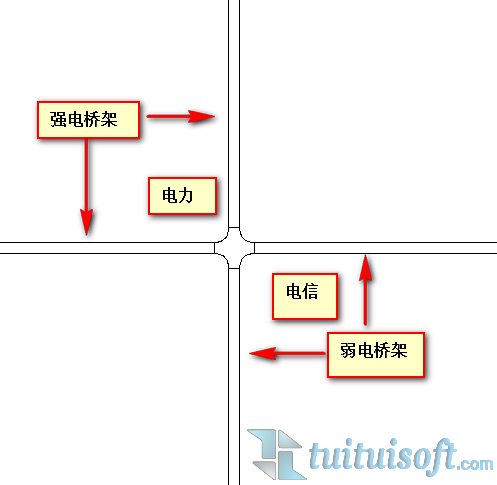

以下面的图为例:

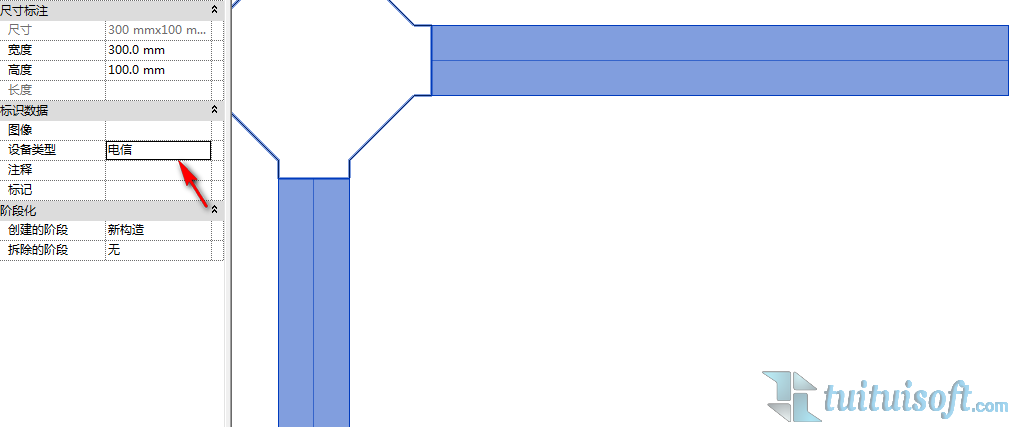

接着分别选择弱电桥架,在属性工具栏中的标识数据中的设备类型里选择相应的类型,在这里选择电信。同样的方法,强电桥架选择电力。

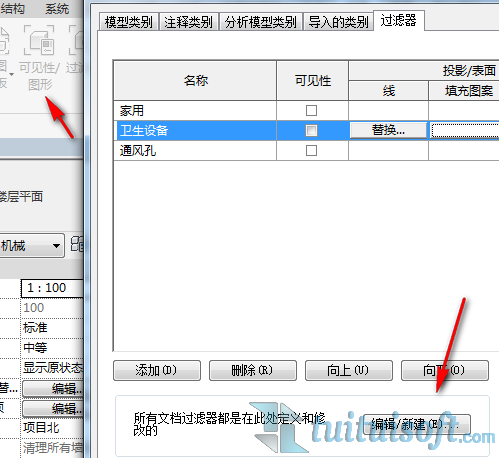

在视图工具栏里点击可见性/视图或者输入快捷键“vv”,在视图可见性里点击过滤器栏,在左下角点击编辑/新建

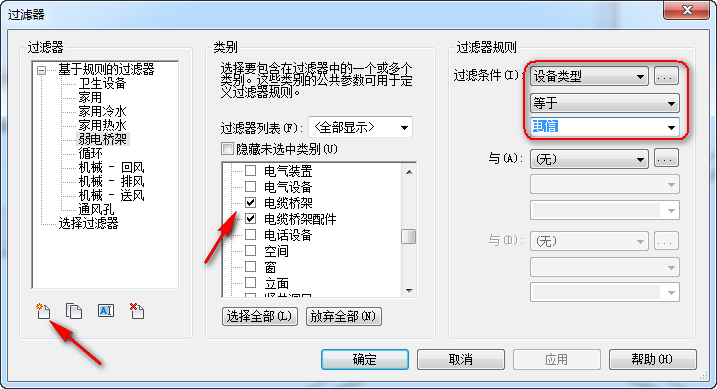

新建弱电桥架的过滤器,在过滤器列表中的隐藏未选中的类别里选择电缆桥架、电缆桥架配件在过滤条件了选择“设备类型”,在设备类型的下方选择“等于电信”

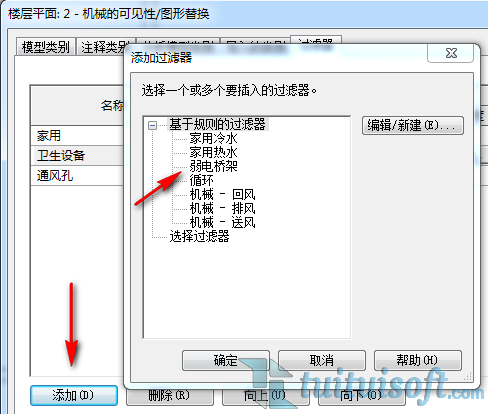

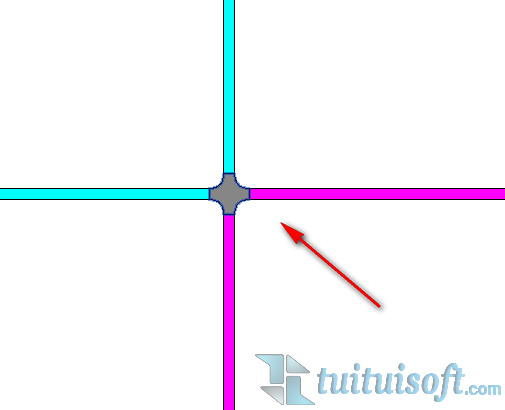

最后把创建好的弱电桥架添加至过滤器了,并赋予线型与填充图案。


强电桥架的过滤器创建也是一样的做法。
