【狗蛋分享】巧用扶栏轮廓族绘制带翻边的栏杆

发布于:2017-09-30 15:51:40
首页/技术分享/Revit
收藏
7459

曾子桑

更多

好久不见,狗蛋我又杀回来了,今天我要分享的是如何使用扶栏轮廓族创建带翻边的栏杆扶手



首先,我们先打开Revit绘制出一道栏杆

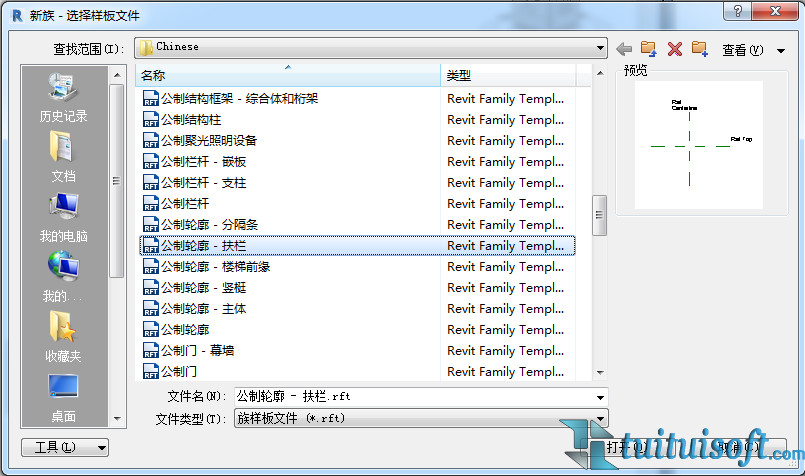

接着,使用【公制轮廓-扶栏】创建一个混凝土翻边的轮廓

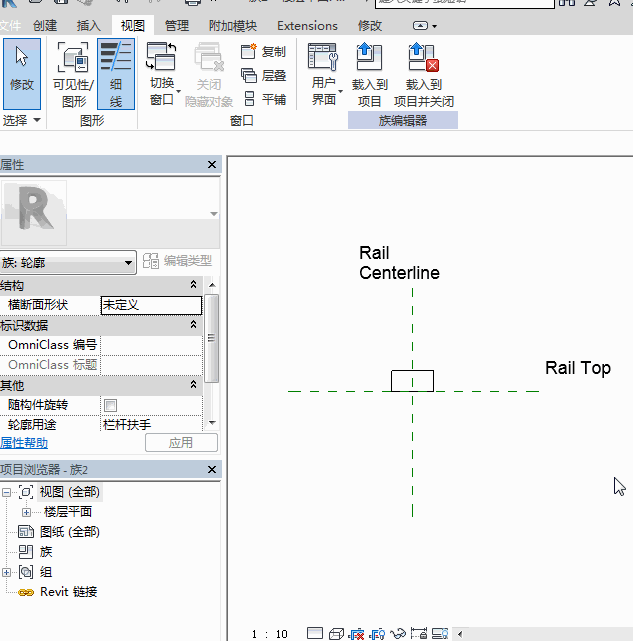

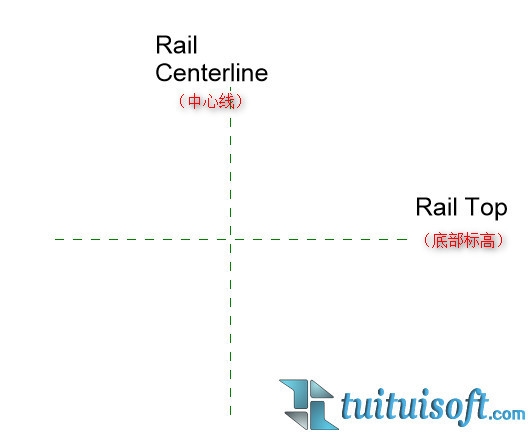

绘制的时候需要注意的是横向的参照线指的是载入项目当中之后底部标高的位置

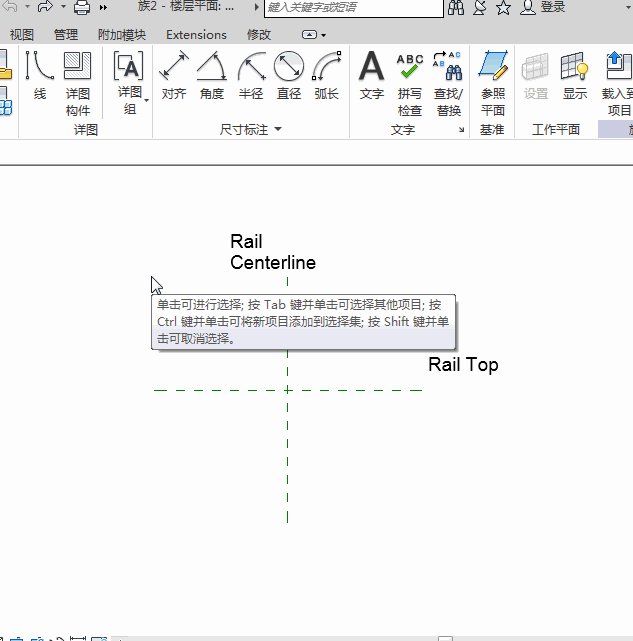

所以,我们在进行轮廓绘制的时候要从底部参照线向上进行绘制

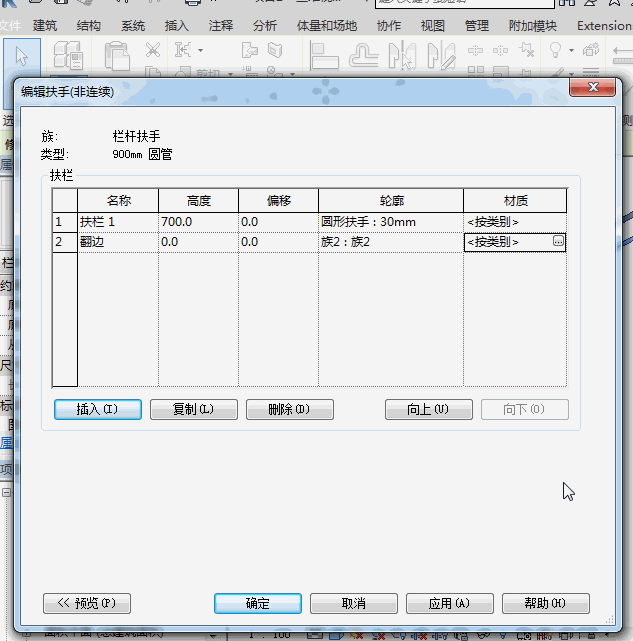

然后,将它载入我们在第一步绘制的栏杆当中并在栏杆族中进行轮廓的添加




最后,我们将它的材质进行修改,并且测量它的底部高度




这样,到翻边的栏杆就绘制完成了

OVER~
