实例讲解 | 利用Revit自适应创建遮阳棚

作者:网友投稿 发布于:2018-01-04 浏览:135

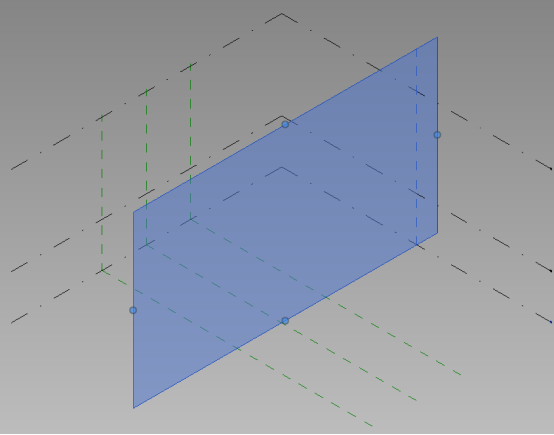

首先,新建一个自适应一般常规模型族,在工作空间创建如下图的参照平面。这个是建立模型最基础的操作,定好位置。

接下来,进入主题,转到视图右侧,然后在选定的参照平面添加4个模型点,然后转换为自适应点。这4个点作为支架的4个点。在1号自适应点处添加一个参数化圆。如下图所示:

按照上述的操作,在中部参照点添加一个参数化圆。

接下来,选择底部圆与中间圆,中间圆与顶部圆分别创建实心形状。

支架创建好后,新建体量并导入体量中去,在体量简单创建三个平面,然后分割平面,千万记住在“表面表示”里面将节点勾选上去。

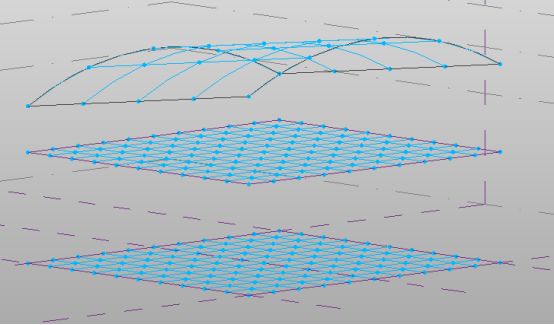

通过建立两条参照线的方法,选择并创建实体。建立下图所示的三个平面,并且都需要划分网格。

导入自适应族,和上一篇讲的一样,方法不再赘述,然后按照自适点的顺序依次添加,即可。

这样,一个遮阳棚就创建成功了,大家不妨试试这个技巧!
