Revit2019新功能之三维视图中的标高

作者:小夏 发布于:2018-05-07 浏览:152


Revit2018的版本中,标高只能在二维视图中显示但不能在三维视图中显示,而Revit2019版本中标高可以在三维视图中的显示并能修改模型标高。

那么在revit当中对于标高在各个视图中的显示是如何表达的呢?下面小编将以前三维视图和透视图为例:

1.三维视图

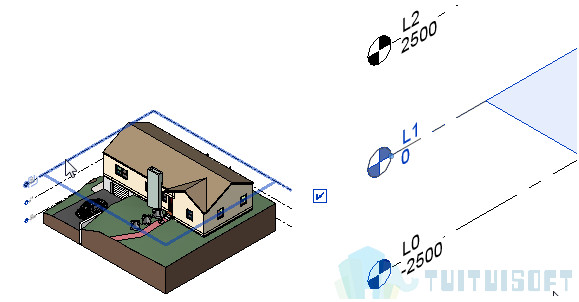

在三维视图中,我们绘制的标高是默认可见的,比如说标高的标头文字和符号等等都是可以显示的,同时可以使用指定的线样式来显示标高。



2.透视图

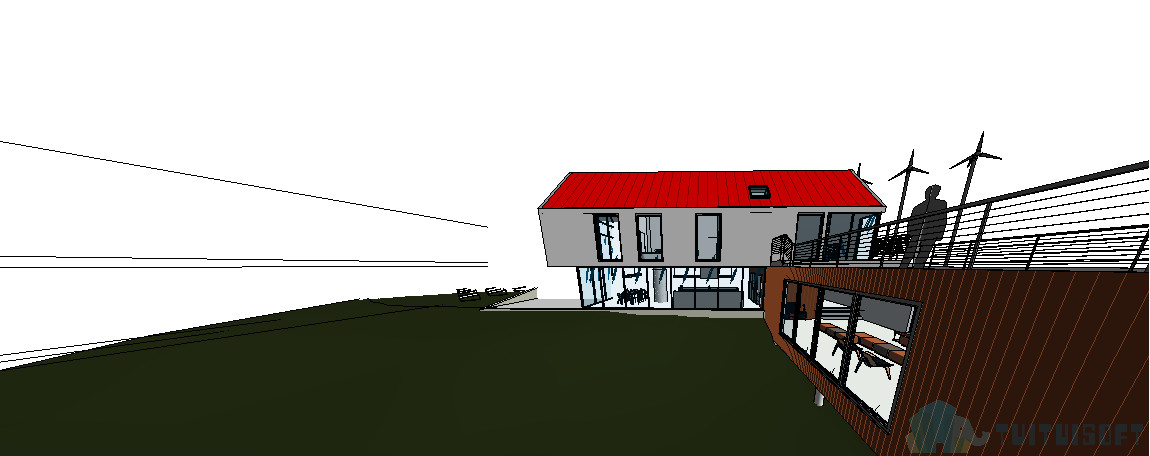

在以下的透视图中可以发现标高在透视图中是默认是不显示的,若我们想在透视图中显示标高,那么可以通过“可见性/图形替换”中的“注释类别”中勾选上标高来进行显示,这时候标高的线型就会以“实线”的方式来显示标高。



当我们将revit2019以前的版本升级为现有的模型时,三维视图中的标高是默认不显示的,那么这时候就得通过“可见性/图形替换”对话框来进行打开标高的显示。

以下这些操作在二维当中能够实现的同样在三维中也是能够实现的:

1.通过图元、类别、过滤器或通过使用“可见性/图形替换”等方式来进行调整标高的可见性

2.通过使用可见性/图形替换当中的半色调来进行控制的标高的显示方式

3.更改各个标高的图形或者基于视图当中的过滤器设置来进行更改图形

4.可以使用范围框来指定该层标高的平面视图的专有的视图范围

5.通过复制或剪切标高并将其粘贴在模型中的其他位置,或将其粘贴到另外一个模型中。

6.放置图元的时候可以自动的捕捉到对应的标高中。

注意:不能直接在三维视图当中添加标高,但可以复制标高,并能将其标高粘贴到该视图的任意位置。
