绘制立管：
点击管径中线→修改标高为3700→回车→点击应用→拖动水平管连接

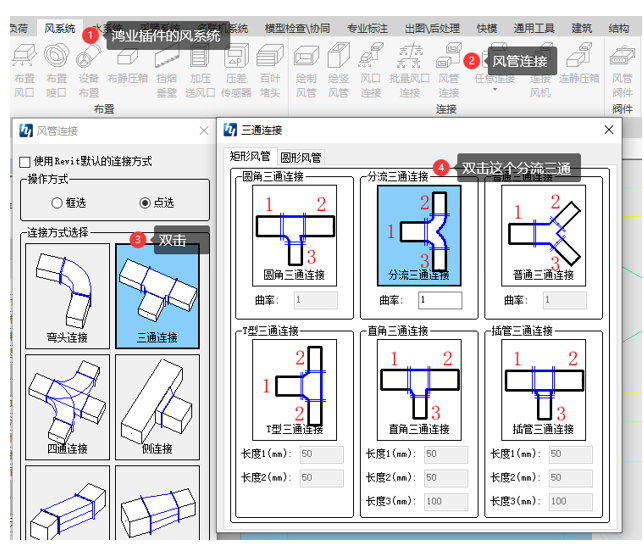

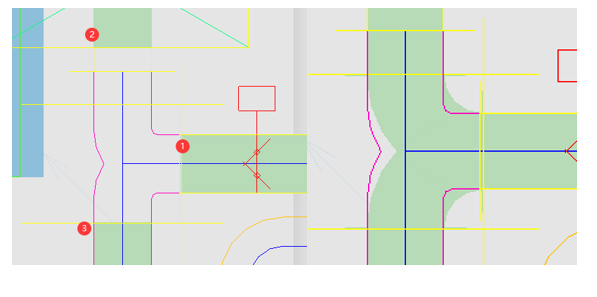

n 修改三通
3. 布置风管附件（DA）

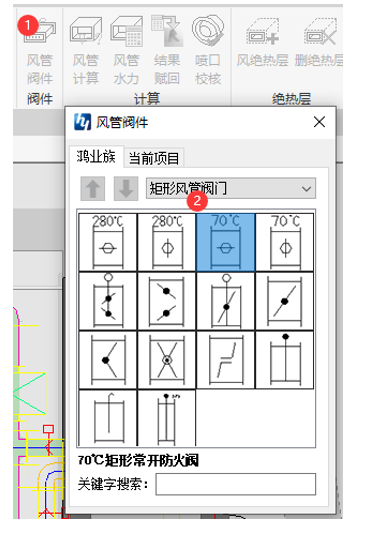

n 布置防火阀
确定防火阀的类型：70℃常开防火调节阀

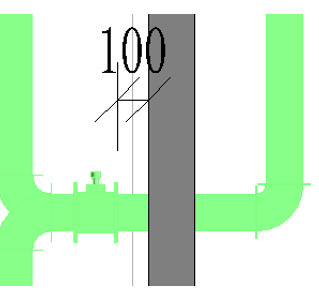

调整与墙的距离：100（方便防火阀的安装）

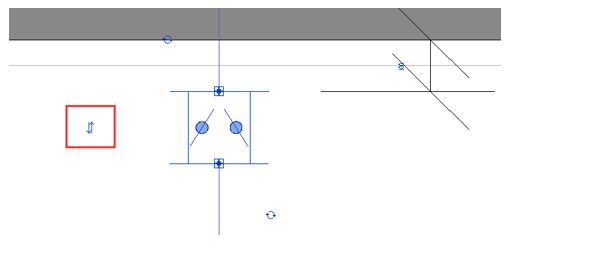

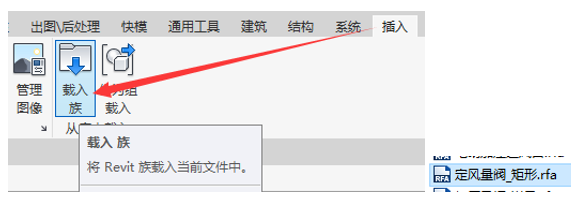

n 布置定风量阀
与墙距离100
因为平面视图套用了视图样板，在三维视图中改为粗略模式查看方向，对照图纸看是否正确
n 布置消声器

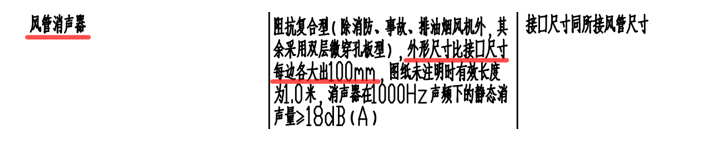

查看消声器的类型和尺寸
消声器族的类型定义的是机械设备，快捷键是ME

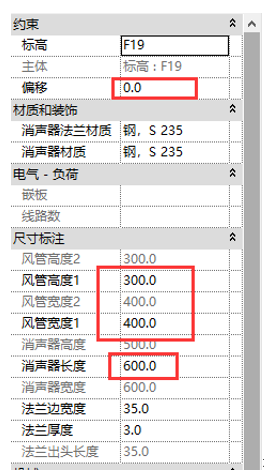

设置对应的实例参数
布置消声器
4. 布置风口
在风道末端中载入有两个连接件的双层百叶风口族：
在东立面，逆时针旋转90°
3. 绘制排风（烟）系统
1. 高度分析（管道相交处理）
n 管井大样图

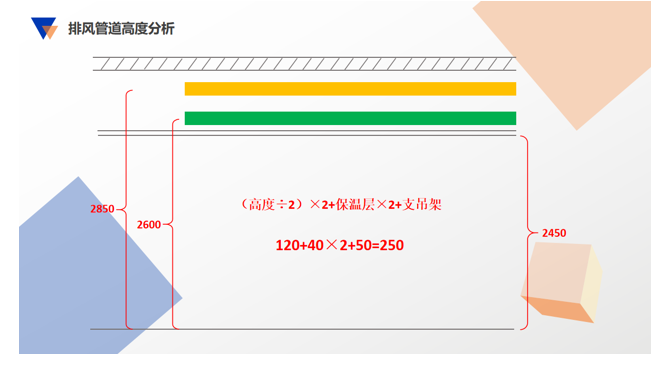

n 具体分析高度
我们这个项目吊顶式刚好够，那万一吊顶不够高的话，就需要翻弯来处理了

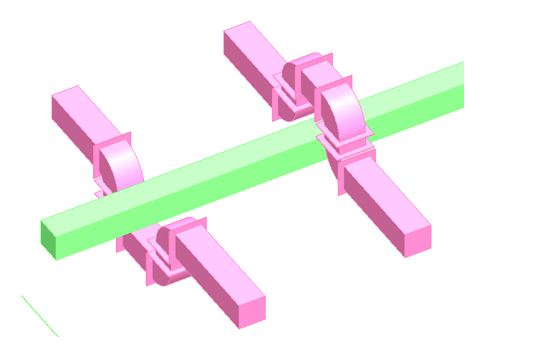

演示一下如何翻弯：
2. 绘制排风（烟）管道

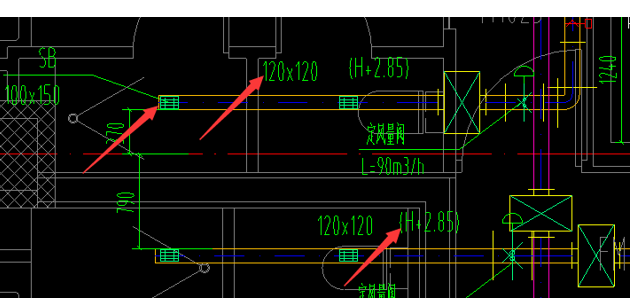

绘制排风管道和新风管道的方法基本一致，需要注意的是定风量阀的风量不同

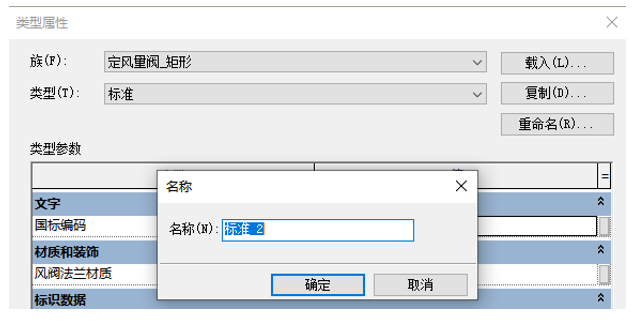

由于族中没有风量的属性，把定风量阀复制一个新的类型出来，重命名为：L=90m³/h

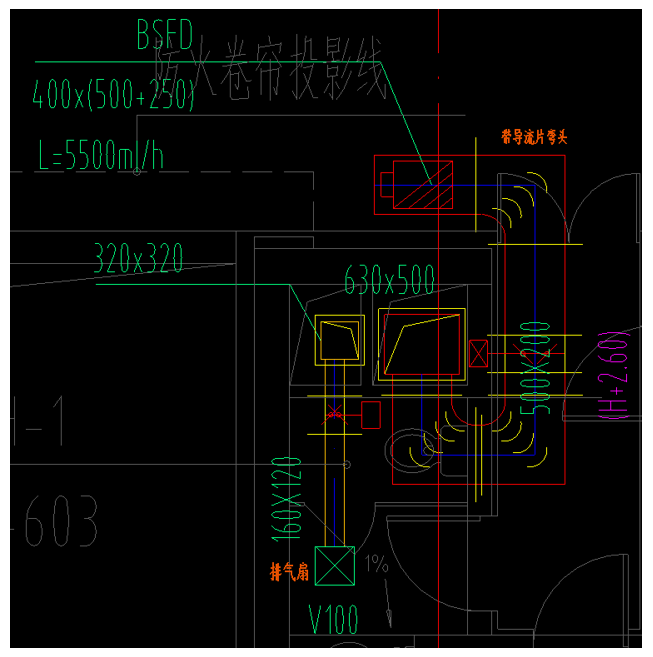

3. 绘制排烟管道
n 排气扇

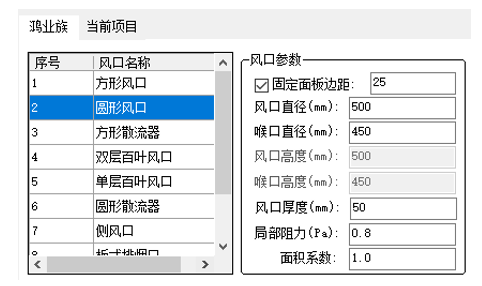

和往下的风口布置方法一样，直接布置这种方形的风口就行
n 带导流片的弯头

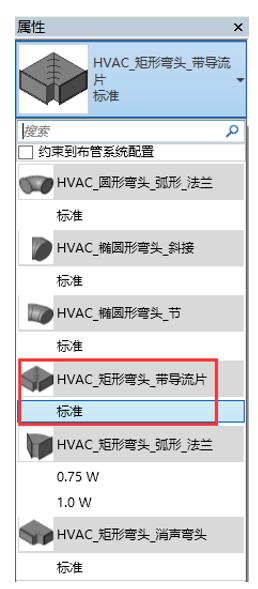

选择弯头，然后将它替换成带导流片的弯头

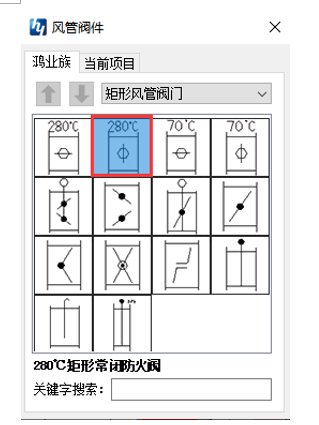

n 280℃防火调节阀
4. 风系统的补充说明
1. 材质如何定义

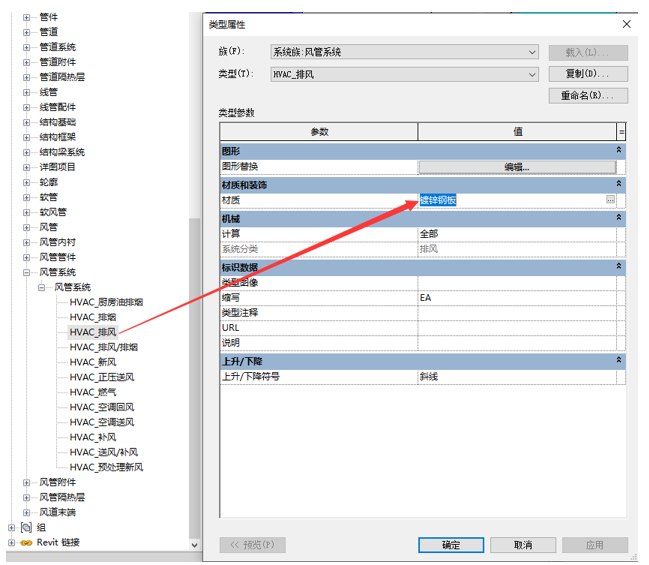

n 在项目浏览器中找到风管系统

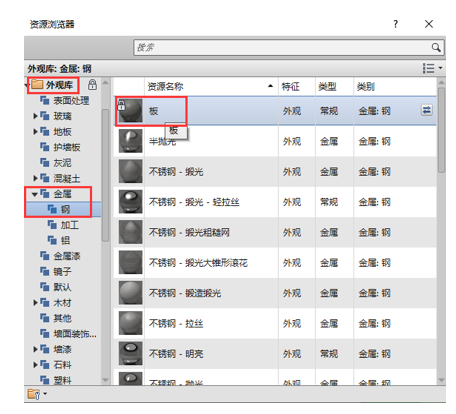

n 新建材质：镀锌钢板
2. 双连接件的族怎么绘制
