1.    暖通风系统模型

1.    绘制空调送回风系统

1.     图纸分析

n  系统图分析

06-塔楼风系统图：10、20层是机房层，向上向下送风；19层的空调机组在20层，处理过的空气是从20层送下来的，20层的空调机房会单独一个课程讲，我们这边就绘制一个竖向的风管作为预留即可。

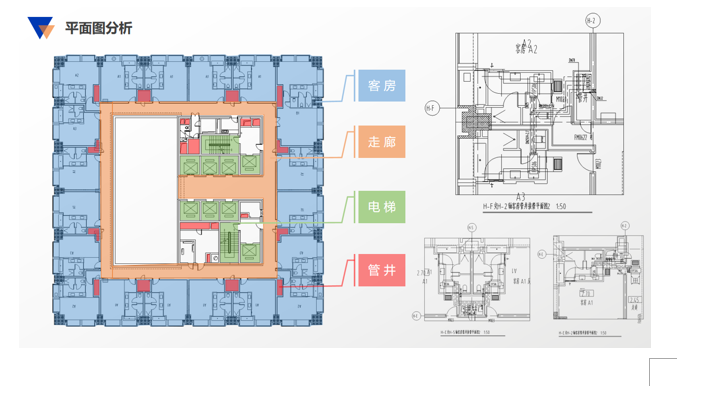

n  平面图分析

有3种户型，根据管井大样图也看得出来，其实绘制的方式都是一样的，我们以左上角的房间为例，带领大家创建空调风系统。

风机盘管：FPS04、FPS06；空调送回风在平面图中是绿色的，与风机盘管相连。

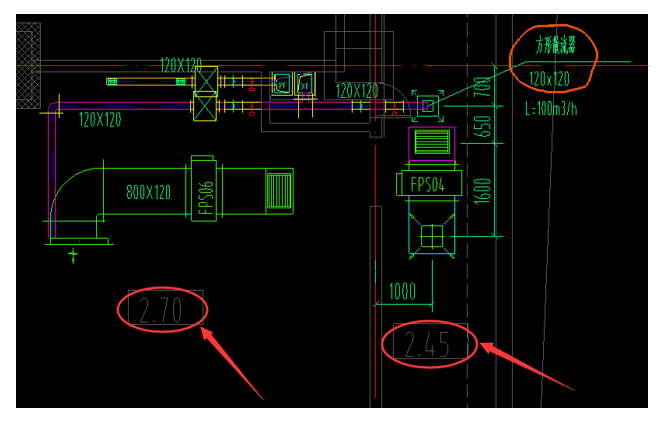

n  吊顶标高分析

对应土建模型里面：风管风道都是在卫生间的，卫生间的吊顶一般在2.2-2.4m，所以按照和走廊相同的2.45m来计算，房间吊顶按照图中的2.7m。

2.     放置风机盘管

打开上一节所创建好的项目，另存为：AC_02_酒店项目_空调送回风系统

n  风机盘管类型

19层平面图中有FPS-06和FPS-04两种风机盘管

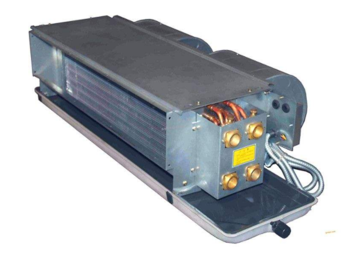

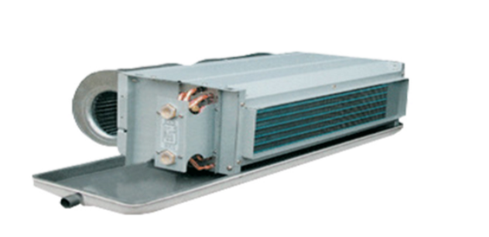

n  了解四管制双盘风机盘管

二管制：供冷供热合用同一管路系统。可节省投资费用，减少维修量，是空调系统中普遍采用的一种管制方式，但不能满足全年性空调系统的需要。



四管制：采用单独的冷热水供水管和回水管系统，进出水管安装转换控制阀，主要是供全年使用的空调系统，即随时都有冷源和热源使用，通过温度调节阀控制转换阀调节冷、热水量。

四管制风机盘管有热盘管和冷盘管。二管制风机盘管只有共用盘管。

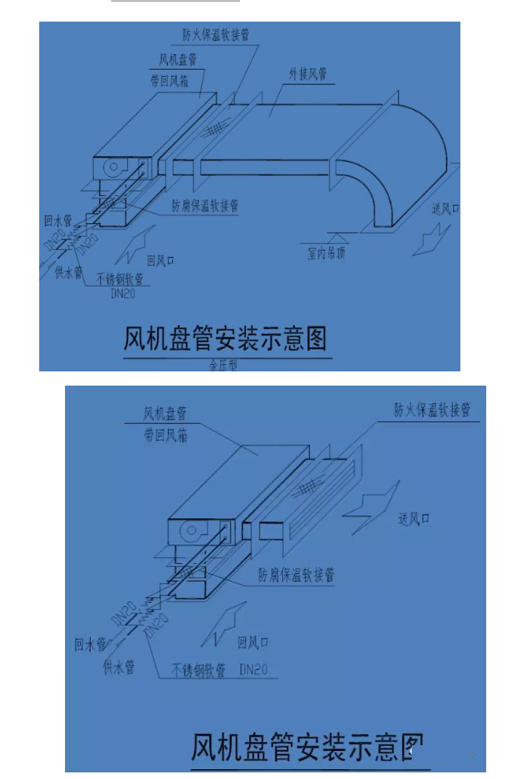

n  了解风机盘管的安装

软管的作用：减少震动；方便与风口的连接（对应吊顶的位置）

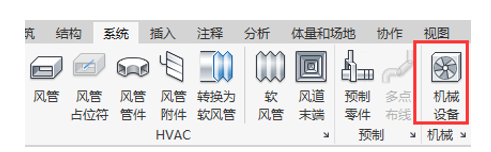

n  载入风机盘管族

有两个方向的风机盘管，都载入进来

复制重命名为：FPS-06；修改标高、制冷量和风量（实例属性）

房间吊顶高度：2.7m；卫生间吊顶高度一般在2.2-2.4m，和走廊一样，设置在2.45m的位置。根据管井大样图，放置在2500的位置，后面布置风管之后再进行调整。

下一节绘制送回风管，在这之前，请大家先安装鸿业BIMspace这个插件

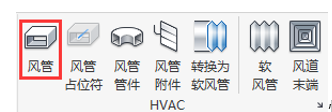

3.     绘制送风管和回风管

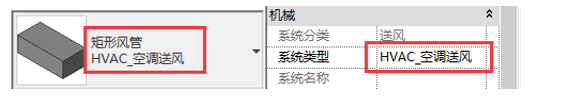

n  定义系统类型

快捷键：DT

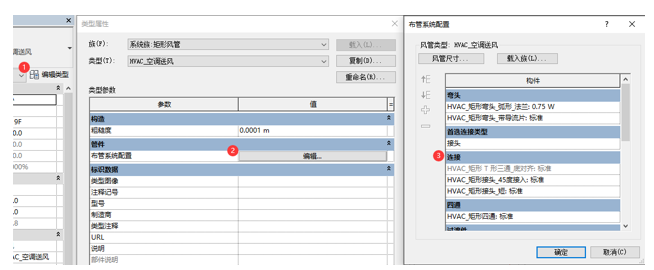

布管系统配置（给大家的样板已经定义好了）

n  定义尺寸

根据平面图和管井大样图，定义尺寸

n  高度定位

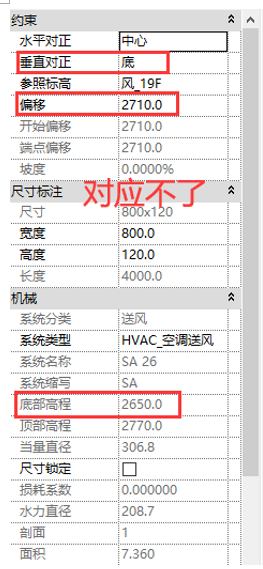

① 对正方式

所以建议选择垂直对正-中

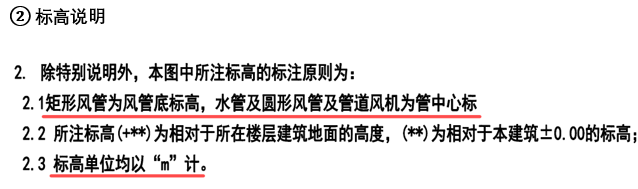

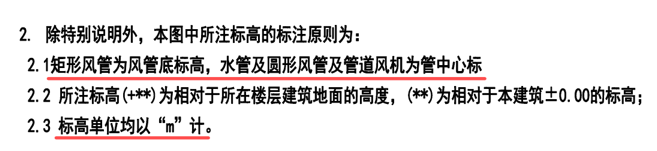

② 标高说明

③ 调整偏移值

调整风管的偏移值根据图纸调整到的2640的位置

n  绘制管道

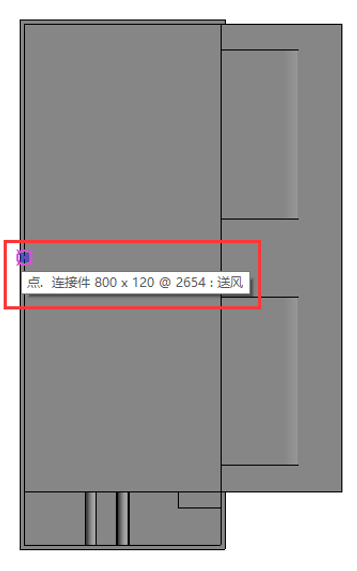

注意，要变成圆形说明与风机盘管相连接了。

结合快捷键AL进行对齐

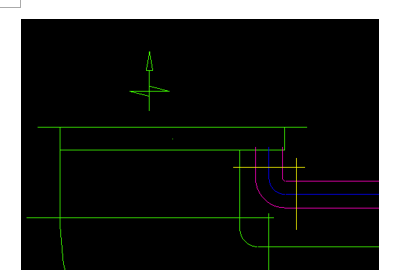

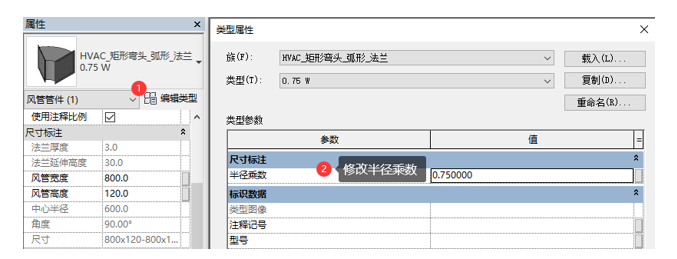

n  弯头

4.     布置回风口

n  送风口

由于送风口是空调送风和新风这两个系统共用的，绘制完新风系统再绘制送风口

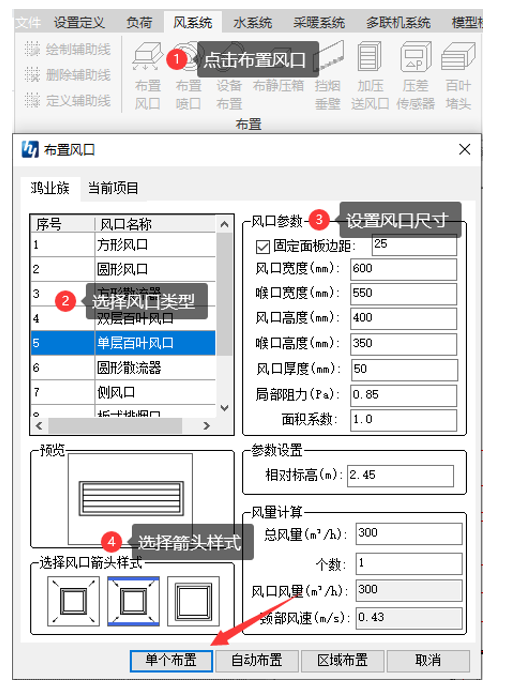

n  回风口

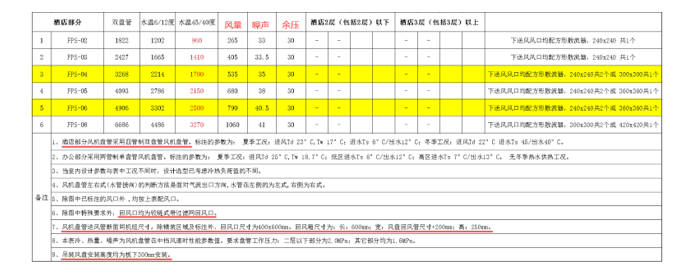

根据设备表中，回风口是400*600的单层百叶风口

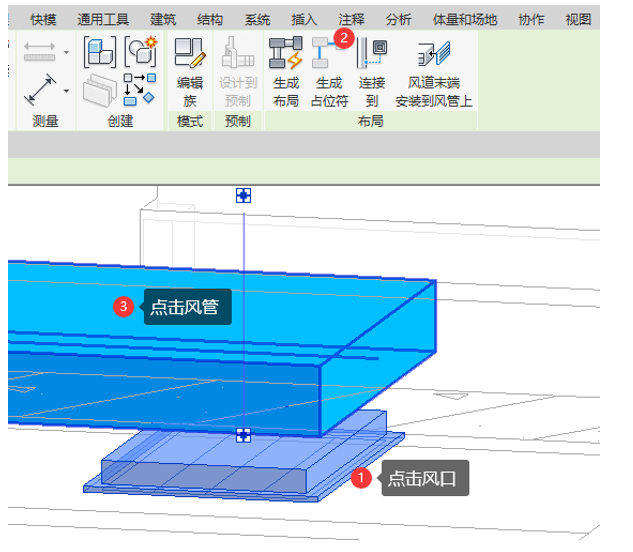

放置在图纸上合理的位置，连接到回风管上。

2.    绘制新风系统

1.     图纸分析

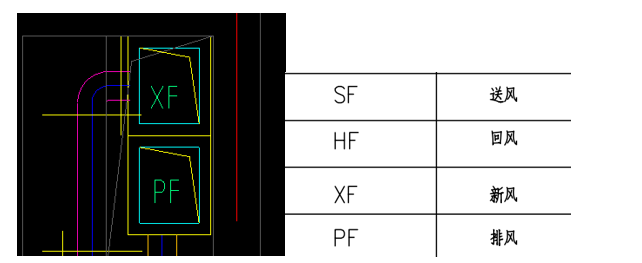

n  结合图例可知，玫红色的是新风，黄色的是排风

n  新风口和空调送风是共用风口的，说明空调送风的中心高程和新风的中心高程相同

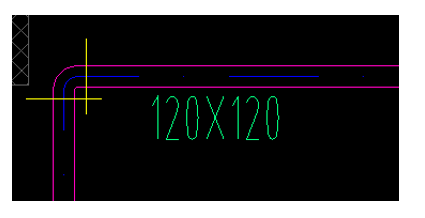

n  新风管的尺寸

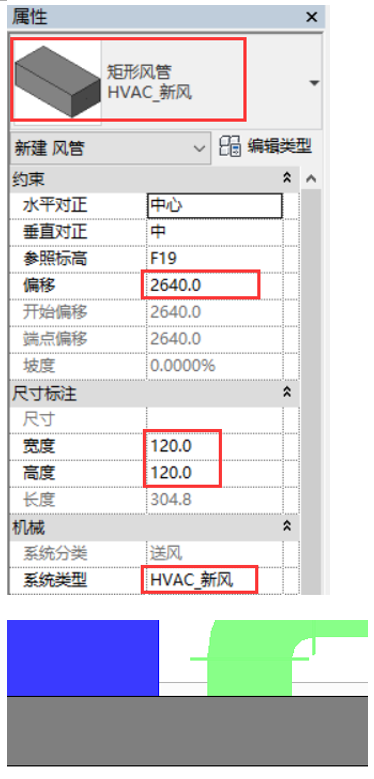

高度和空调送风一致，共用风口，所以它们的偏移值要一致，都是2640

n  风管附件

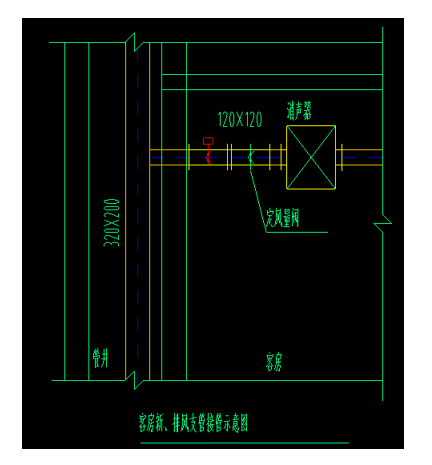

每个新风管和排风管的支管上都有防火阀、定风量阀和消声器，这几个阀门附件是可以变换位置的，不一定要完全按照图纸上的位置

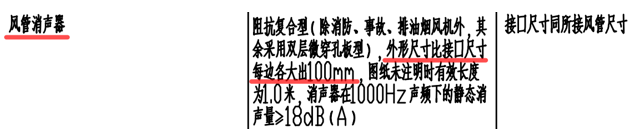

主要说消声器，因为消声器的长度比较长，可能会影响到风管的绘制

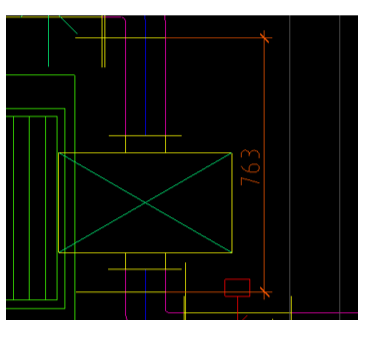

消声器的长度为1米，风管只有700+，风管的位置需要改变

2.     绘制新风管道（DT）

n  定义系统类型
